Molla di estensione Z-141E-10I Acciaio per molle Ø 2 x 16 x 41 mm / 180°

Prezzi a scalare - Molla di estensione Z-141E-10I

Quantità	Prezzo singolo [EUR]
1	6,1600 EUR
2	3,8800 EUR
3	2,3500 EUR
7	1,9600 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4700 EUR
125	0,4700 EUR
175	0,4700 EUR
250	0,4700 EUR
350	0,4700 EUR
450	0,4700 EUR

Molla di estensione Acquistare

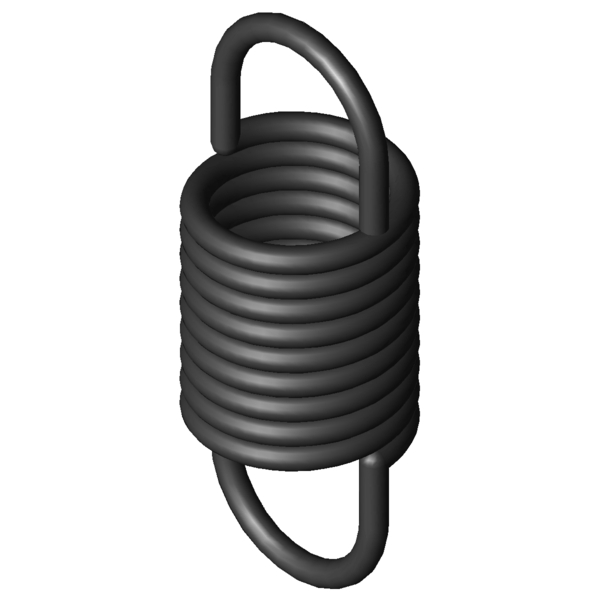

Immagine del prodotto Molla di estensione Z-141E-10I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-141E-10I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	16	mm	Diametro esterno delle spire
Dh	19,3	mm	Diametro minore del cono
L0	41	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	21	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	65,35	mm	Lunghezza massima a carico statico
sn	24,35	mm	Escursione elastica massima a carico statico
Fn	166,7	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	10	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	6,253	N/mm	Costante della molla
F0	14,5	N	Forza di precompressione interna
Fntol	10,5	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,1	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	17	gradi	Tolleranza posizione occhiello
Gew	12,29	g	Peso dell’articolo
PG	#ZF	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-141E-10I Acciaio per molle Ø 2 x 16 x 41 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-141E-10I Acciaio per molle Ø 2 x 16 x 41 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-141E-10I Acciaio per molle Ø 2 x 16 x 41 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-141E-10I Acciaio per molle Ø 2 x 16 x 41 mm / 180°

calcolo del percorso della forza Molla di estensione Z-141E-10I

Modulo di richiesta Molla di estensione Z-141E-10I Acciaio per molle Ø 2 x 16 x 41 mm / 180°

Modulo di richiesta Molla di estensione Z-141E-10I

Molle di estensione simili per Molla di estensione Z-141E-10I Acciaio per molle Ø 2 x 16 x 41 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-141E-10I	EN 10270-1	2	16	41	166,7	65,35	24,35	6,253	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-141E-10I	1.4310	2	16	41	139,7	64,8	23,8	5,371	92,2 \| 100,0 \| 90,8 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-104I	13,7	34,2	1,121	EN 10270-1	52,74	77,8	43,6	46,2 \| 77,2 \| 43,7 \| 17,7
Z-119I	17,6	43,8	1,417	EN 10270-1	82,12	97,35	53,55	52,6 \| 88,2 \| 47,4 \| 22,4
Z-115E-10I	11,3	42,1	1,492	EN 10270-1	70,59	85,54	43,44	50,2 \| 77,7 \| 49,2 \| 23,7
Z-115V-20I	15	41,5	1,553	EN 10270-1	79,84	88,77	47,27	54,5 \| 89,2 \| 49,7 \| 24,7
Z-115GI	15	34,9	1,638	EN 10270-1	66,08	71,93	37,03	53,9 \| 83,0 \| 52,7 \| 26,1
Z-121FI	15,5	43,5	1,841	EN 10270-1	92,71	89,87	46,37	57,9 \| 90,4 \| 54,1 \| 29,2
Z-130FI	20	46	1,867	EN 10270-1	100,9	96,37	50,37	56,7 \| 86,4 \| 54,4 \| 29,3
Z-122I	14,1	38,2	2,972	EN 10270-1	101,3	69,66	31,46	67,7 \| 87,1 \| 69,1 \| 47,0
Z-130K-20I	16	45	2,99	EN 10270-1	124,8	83,46	38,46	70,1 \| 93,7 \| 69,1 \| 47,4
Z-136E-10I	18,6	49	3,099	EN 10270-1	144,7	92,21	43,21	70,1 \| 89,9 \| 71,6 \| 48,9
Z-115V-30I	12	36,5	3,3	EN 10270-1	98,5	64,16	27,66	68,4 \| 79,7 \| 73,6 \| 52,0
Z-139I	18	48,4	3,46	EN 10270-1	149,2	88,13	39,73	73,8 \| 91,2 \| 75,4 \| 54,9
Z-141FI	16	53	3,832	EN 10270-1	166,7	92,72	39,72	78,1 \| 92,5 \| 80,7 \| 61,3
Z-124F-01I	12,7	36	4,245	EN 10270-1	111,8	60,37	24,37	77,6 \| 82,4 \| 83,5 \| 67,0
Z-141E-10I	16	41	6,253	EN 10270-1	166,7	65,35	24,35	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130MI	12	44	6,502	EN 10270-1	162,8	66,93	22,93	92,8 \| 86,1 \| 95,9 \| 96,4
Z-142I	14,5	42,8	7,257	EN 10270-1	182,5	65,66	22,86	91,3 \| 95,5 \| 92,6 \| 85,8
Z-147LI	15	41,2	11,979	EN 10270-1	229,9	58,66	17,46	72,9 \| 94,7 \| 72,1 \| 52,0
Z-145I	12	38,3	14,174	EN 10270-1	216,4	52,18	13,88	66,8 \| 89,5 \| 67,0 \| 43,9
Z-160I	15	48,5	17,717	EN 10270-1	324,5	65,16	16,66	60,4 \| 86,1 \| 59,9 \| 35,1
Z-162QI	14	44,2	46,916	EN 10270-1	466,9	53,17	8,97	44,4 \| 83,9 \| 36,3 \| 13,2

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-141E-10I

Paese d'origine: DE, German; Molla di estensione Z-141E-10I
