Molla di estensione Z-106I Acciaio per molle Ø 1,25 x 13,7 x 65,2 mm / 180°

Prezzi a scalare - Molla di estensione Z-106I

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

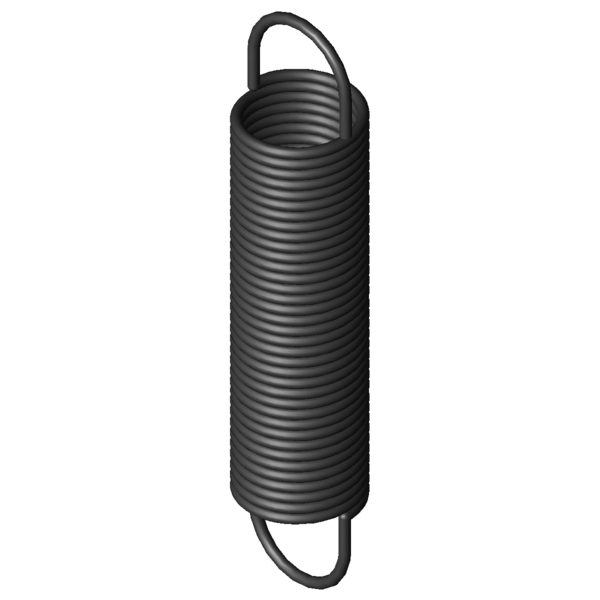

Immagine del prodotto Molla di estensione Z-106I
Immagine del prodotto Molla di estensione Z-106I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-106I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 13,7 mm Diametro esterno delle spire
Dh 16,9 mm Diametro minore del cono
L0 65,2 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 46,88 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 203,5 mm Lunghezza massima a carico statico
sn 138,3 mm Escursione elastica massima a carico statico
Fn 52,74 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,16 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,353 N/mm Costante della molla
F0 3,881 N Forza di precompressione interna
Fntol 2,83 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 39 gradi Tolleranza posizione occhiello
Gew 14,52 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-106I Acciaio per molle Ø 1,25 x 13,7 x 65,2 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-106I Acciaio per molle Ø 1,25 x 13,7 x 65,2 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-106I Acciaio per molle Ø 1,25 x 13,7 x 65,2 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-106I Acciaio per molle Ø 1,25 x 13,7 x 65,2 mm / 180°

calcolo del percorso della forza Molla di estensione Z-106I

Modulo di richiesta Molla di estensione Z-106I Acciaio per molle Ø 1,25 x 13,7 x 65,2 mm / 180°

Modulo di richiesta Molla di estensione Z-106I

Molle di estensione simili per Molla di estensione Z-106I Acciaio per molle Ø 1,25 x 13,7 x 65,2 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-106I EN 10270-1 1,25 13,7 65,2 52,74 203,5 138,3 0,353 100,0 | 100,0 | 100,0 | 100,0
RZ-106I 1.4310 1,25 13,7 65,2 44,22 200,79 135,59 0,303 92,2 | 100,0 | 90,9 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-081E-06I 12,5 72,8 0,072 EN 10270-1 22,45 370,84 298,04 49,5 | 84,3 | 44,5 | 19,8
Z-084AI 13,5 73,4 0,097 EN 10270-1 28,63 348,88 275,48 56,2 | 89,1 | 52,2 | 27,3
Z-081E-05I 12,5 54,7 0,108 EN 10270-1 22,45 252,56 197,86 56,1 | 82,4 | 56,2 | 29,8
Z-084I 13,5 59,4 0,132 EN 10270-1 28,63 262,79 203,39 62,6 | 89,9 | 61,1 | 36,9
Z-100E-13I 14 65,3 0,176 EN 10270-1 34,48 248,14 182,84 71,7 | 95,2 | 70,5 | 49,5
Z-087BI 11 69,4 0,19 EN 10270-1 34,88 236,89 167,49 71,2 | 84,7 | 74,4 | 54,6
Z-087AI 11 62,4 0,219 EN 10270-1 34,88 207,97 145,57 76,2 | 85,3 | 80,6 | 62,8
Z-106AI 13,7 80 0,266 EN 10270-1 52,74 263,87 183,87 85,6 | 93,8 | 87,6 | 75,2
Z-100E-12I 14 49 0,284 EN 10270-1 34,48 162,31 113,31 80,2 | 87,0 | 73,7 | 79,8
Z-100JI 12 60,8 0,292 EN 10270-1 41,95 194,22 133,42 92,0 | 100,0 | 90,3 | 85,6
Z-106I 13,7 65,2 0,353 EN 10270-1 52,74 203,5 138,3 100,0 | 100,0 | 100,0 | 100,0
Z-106FI 12,7 71,3 0,39 EN 10270-1 56,71 204,8 133,5 93,1 | 94,7 | 94,8 | 89,8
Z-105I 13,7 50,5 0,526 EN 10270-1 52,74 143,38 92,88 45,4 | 77,7 | 41,5 | 17,0
Z-115V-22I 15 71,5 0,629 EN 10270-1 79,83 188,79 117,29 73,4 | 88,6 | 75,4 | 56,0
Z-115JI 15 55,9 0,635 EN 10270-1 66,08 151,39 95,49 48,5 | 79,4 | 45,5 | 20,7
Z-109I 11,2 61,2 0,692 EN 10270-1 63,88 146,3 85,1 71,6 | 91,9 | 72,0 | 50,8
Z-115V-21I 15 62,5 0,762 EN 10270-1 79,83 158,78 96,28 68,0 | 90,2 | 67,8 | 46,0
Z-115E-11I 11,3 59 0,895 EN 10270-1 70,59 131,4 72,4 64,1 | 89,7 | 63,5 | 39,1
Z-121GI 15,5 66 0,904 EN 10270-1 92,71 160,45 94,45 63,3 | 88,4 | 62,6 | 38,9
Z-115V-32I 12 66,5 1,33 EN 10270-1 98,5 135,13 68,63 55,9 | 89,7 | 51,6 | 26,6
Z-123I 14,1 59 1,395 EN 10270-1 101,3 126,02 67,02 54,7 | 88,6 | 50,3 | 25,2
Z-124FI 12,7 68 1,55 EN 10270-1 111,8 134,77 66,77 53,1 | 88,9 | 47,7 | 22,8
Z-115V-31I 12 57,5 1,62 EN 10270-1 98,5 113,84 56,34 51,8 | 86,4 | 47,1 | 21,8
Z-130K-21I 16 63 1,66 EN 10270-1 124,8 132,23 69,23 50,4 | 83,9 | 46,2 | 21,2
Z-130NI 12 60,2 4,113 EN 10270-1 162,8 96,44 36,24 40,3 | 83,1 | 29,3 | 8,5
Z-143I 14,5 58,8 4,28 EN 10270-1 182,5 97,56 38,76 39,7 | 82,4 | 28,5 | 8,1
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-106I

Paese d'origine: DE, German; Molla di estensione Z-106I
