Molla di estensione Z-130NI Acciaio per molle Ø 1,8 x 12 x 60,2 mm / 180°

Prezzi a scalare - Molla di estensione Z-130NI

Quantità Prezzo singolo [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Molla di estensione Acquistare

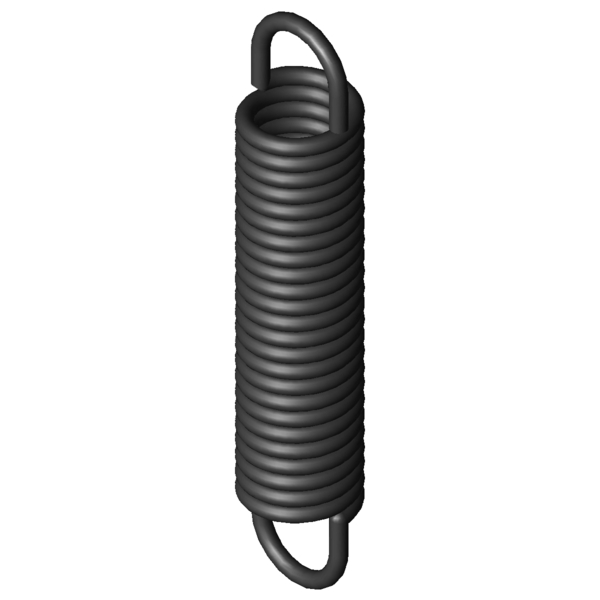

Immagine del prodotto Molla di estensione Z-130NI
Immagine del prodotto Molla di estensione Z-130NI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130NI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,8 mm Diametro del filo
D mm Diametro medio delle spire
De 12 mm Diametro esterno delle spire
Dh 15 mm Diametro minore del cono
L0 60,2 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 45,9 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 96,44 mm Lunghezza massima a carico statico
sn 36,24 mm Escursione elastica massima a carico statico
Fn 162,8 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 7,15 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 4,113 N/mm Costante della molla
F0 13,771 N Forza di precompressione interna
Fntol 12,31 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,1 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 27 gradi Tolleranza posizione occhiello
Gew 17,02 g Peso dell’articolo
PG ZG - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130NI Acciaio per molle Ø 1,8 x 12 x 60,2 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130NI Acciaio per molle Ø 1,8 x 12 x 60,2 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130NI Acciaio per molle Ø 1,8 x 12 x 60,2 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130NI Acciaio per molle Ø 1,8 x 12 x 60,2 mm / 180°

calcolo del percorso della forza Molla di estensione Z-130NI

Modulo di richiesta Molla di estensione Z-130NI Acciaio per molle Ø 1,8 x 12 x 60,2 mm / 180°

Modulo di richiesta Molla di estensione Z-130NI

Molle di estensione simili per Molla di estensione Z-130NI Acciaio per molle Ø 1,8 x 12 x 60,2 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-130NI EN 10270-1 1,8 12 60,2 162,8 96,44 36,24 4,113 100,0 | 100,0 | 100,0 | 100,0
RZ-130NI 1.4310 1,8 12 60,2 137 95,88 35,68 3,533 92,3 | 100,0 | 91,3 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-100JI 12 60,8 0,292 EN 10270-1 41,95 194,22 133,42 40,1 | 86,7 | 26,5 | 7,0
Z-087GI 10 60 0,307 EN 10270-1 38,21 173,92 113,92 38,2 | 79,5 | 27,6 | 7,5
Z-106I 13,7 65,2 0,353 EN 10270-1 52,74 203,5 138,3 40,3 | 83,1 | 29,3 | 8,5
Z-106FI 12,7 71,3 0,39 EN 10270-1 56,71 204,8 133,5 41,1 | 82,8 | 31,0 | 9,5
Z-106E-11I 12,7 50,2 0,65 EN 10270-1 56,71 130,31 80,11 77,4 | 86,7 | 80,6 | 64,7
Z-109I 11,2 61,2 0,692 EN 10270-1 63,88 146,3 85,1 48,2 | 87,0 | 40,9 | 16,7
Z-115E-11I 11,3 59 0,895 EN 10270-1 70,59 131,4 72,4 52,2 | 88,1 | 46,7 | 21,7
Z-109GI 10 59,5 1,017 EN 10270-1 71,04 123,78 64,28 52,8 | 83,9 | 50,0 | 24,6
Z-115V-32I 12 66,5 1,33 EN 10270-1 98,5 135,13 68,63 60,0 | 91,3 | 56,7 | 31,9
Z-123I 14,1 59 1,395 EN 10270-1 101,3 126,02 67,02 60,8 | 90,7 | 58,1 | 33,6
Z-124FI 12,7 68 1,55 EN 10270-1 111,8 134,77 66,77 63,1 | 90,6 | 61,5 | 37,3
Z-115V-31I 12 57,5 1,62 EN 10270-1 98,5 113,84 56,34 64,8 | 92,9 | 62,4 | 38,9
Z-124F-02I 12,7 52 2,271 EN 10270-1 111,8 97,57 45,57 72,9 | 89,9 | 74,1 | 54,6
Z-126I 11,6 55 2,725 EN 10270-1 121,5 95,99 40,99 79,9 | 92,3 | 81,5 | 66,0
Z-130NI 12 60,2 4,113 EN 10270-1 162,8 96,44 36,24 100,0 | 100,0 | 100,0 | 100,0
Z-129AI 9,6 61,4 4,275 EN 10270-1 144,1 92,34 30,94 90,8 | 89,0 | 86,9 | 96,5
Z-143I 14,5 58,8 4,28 EN 10270-1 182,5 97,56 38,76 92,3 | 90,1 | 91,4 | 95,4
Z-146AI 12 66,8 6,392 EN 10270-1 216,4 97,58 30,78 79,1 | 93,4 | 80,1 | 63,9
Z-146I 12 54,8 8,359 EN 10270-1 216,4 78,34 23,54 70,9 | 93,7 | 70,1 | 48,9
Z-147E-03I 10 57,6 14,149 EN 10270-1 252,9 73,38 15,78 57,2 | 89,7 | 54,0 | 28,0
Z-147SI 11 67,8 14,294 EN 10270-1 301,2 86,67 18,87 56,2 | 87,4 | 53,1 | 28,1
Z-162RI 14 61 28,755 EN 10270-1 466,9 75,64 14,64 44,9 | 82,9 | 37,6 | 14,1
Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-130NI

Paese d'origine: DE, German; Molla di estensione Z-130NI
