Molla di estensione Z-130GI Acciaio per molle Ø 1,8 x 20 x 56,8 mm / 180°

Prezzi a scalare - Molla di estensione Z-130GI

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

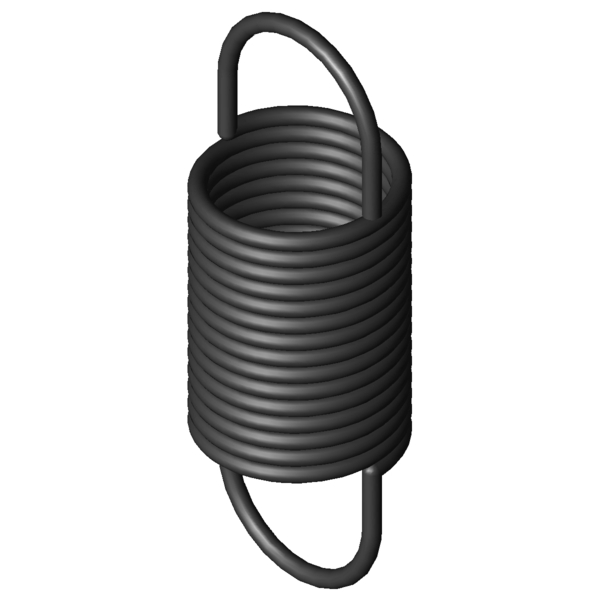

Immagine del prodotto Molla di estensione Z-130GI
Immagine del prodotto Molla di estensione Z-130GI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130GI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,8 mm Diametro del filo
D mm Diametro medio delle spire
De 20 mm Diametro esterno delle spire
Dh 23,2 mm Diametro minore del cono
L0 56,8 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 29,7 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 138,99 mm Lunghezza massima a carico statico
sn 82,19 mm Escursione elastica massima a carico statico
Fn 100,9 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 13,55 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,144 N/mm Costante della molla
F0 6,881 N Forza di precompressione interna
Fntol 6,19 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 26 gradi Tolleranza posizione occhiello
Gew 20 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130GI Acciaio per molle Ø 1,8 x 20 x 56,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130GI Acciaio per molle Ø 1,8 x 20 x 56,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130GI Acciaio per molle Ø 1,8 x 20 x 56,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130GI Acciaio per molle Ø 1,8 x 20 x 56,8 mm / 180°

calcolo del percorso della forza Molla di estensione Z-130GI

Modulo di richiesta Molla di estensione Z-130GI Acciaio per molle Ø 1,8 x 20 x 56,8 mm / 180°

Modulo di richiesta Molla di estensione Z-130GI

Molle di estensione simili per Molla di estensione Z-130GI Acciaio per molle Ø 1,8 x 20 x 56,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-130GI EN 10270-1 1,8 20 56,8 100,9 138,99 82,19 1,144 100,0 | 100,0 | 100,0 | 100,0
RZ-130GI 1.4310 1,8 20 56,8 84,95 137,62 80,82 0,983 92,3 | 100,0 | 91,3 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-12I 20 65,3 0,248 EN 10270-1 49,5 255,44 190,14 51,9 | 88,3 | 46,1 | 21,2
Z-102I 17,2 56,1 0,25 EN 10270-1 42,35 214,28 158,18 51,2 | 84,7 | 47,0 | 21,8
Z-115V-11I 20 70 0,296 EN 10270-1 60,54 260,91 190,91 55,2 | 88,2 | 51,5 | 25,8
Z-115F-11I 20 53 0,392 EN 10270-1 49,5 173,29 120,29 60,9 | 90,4 | 58,7 | 33,5
Z-115V-10I 20 48,9 0,603 EN 10270-1 60,54 142,62 93,72 72,1 | 89,8 | 73,8 | 52,6
Z-115JI 15 55,9 0,635 EN 10270-1 66,08 151,39 95,49 72,0 | 83,7 | 75,8 | 56,4
Z-115F-10I 20 44 0,64 EN 10270-1 49,5 117,73 73,73 69,7 | 85,1 | 69,4 | 54,7
Z-120I 17,6 64,6 0,665 EN 10270-1 82,12 178,69 114,09 74,5 | 88,3 | 76,7 | 58,6
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 79,2 | 92,6 | 81,6 | 63,3
Z-116I 21,6 50,2 0,726 EN 10270-1 67,4 137,58 87,38 77,7 | 90,0 | 80,4 | 62,8
Z-130E-10I 24 53,5 1,029 EN 10270-1 84,2 131,54 78,04 89,9 | 92,5 | 89,2 | 87,9
Z-130GI 20 56,8 1,144 EN 10270-1 100,9 138,99 82,19 100,0 | 100,0 | 100,0 | 100,0
Z-134I 22 54,8 1,772 EN 10270-1 123,3 119,4 64,6 79,0 | 92,5 | 80,2 | 64,3
Z-137I 18,6 65 1,827 EN 10270-1 144,7 138,29 73,29 77,3 | 90,1 | 79,5 | 62,2
Z-130FI 20 46 1,867 EN 10270-1 100,9 96,37 50,37 78,5 | 93,7 | 80,6 | 61,3
Z-140I 18 64,4 2,041 EN 10270-1 149,2 131,77 67,37 73,2 | 89,4 | 74,8 | 55,4
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 67,9 | 87,7 | 68,8 | 47,3
Z-136E-10I 18,6 49 3,099 EN 10270-1 144,7 92,21 43,21 62,5 | 89,8 | 61,2 | 36,7
Z-139I 18 48,4 3,46 EN 10270-1 149,2 88,13 39,73 59,7 | 88,4 | 58,0 | 32,7
Z-141FI 16 53 3,832 EN 10270-1 166,7 92,72 39,72 57,1 | 87,8 | 54,4 | 29,3
Z-147K-20I 20 51,5 4,03 EN 10270-1 176,1 91,5 40 57,2 | 90,8 | 53,0 | 27,9
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 54,2 | 84,9 | 51,5 | 26,1
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 52,2 | 87,1 | 47,5 | 22,0
Z-157AI 18,5 62 6,7 EN 10270-1 268,6 98,72 36,72 47,8 | 85,4 | 41,1 | 16,8
Z-156E-10I 20 51 7,82 EN 10270-1 249,9 80,4 29,4 46,6 | 87,3 | 38,1 | 14,4
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 44,9 | 81,6 | 38,8 | 14,2
Z-157I 18,5 54,1 8,448 EN 10270-1 268,6 83,22 29,12 45,5 | 86,6 | 36,5 | 13,3
Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202085; Molla di estensione Z-130GI

Paese d'origine: DE, German; Molla di estensione Z-130GI
