Molla di estensione Z-115F-11I Acciaio per molle Ø 1,4 x 20 x 53 mm / 180°

Prezzi a scalare - Molla di estensione Z-115F-11I

Quantità	Prezzo singolo [EUR]
1	6,0900 EUR
2	3,8400 EUR
3	2,2300 EUR
7	1,8600 EUR
17	0,9400 EUR
37	0,5800 EUR
75	0,4000 EUR
125	0,3775 EUR
175	0,3713 EUR
250	0,3676 EUR
350	0,3582 EUR
450	0,3516 EUR

Molla di estensione Acquistare

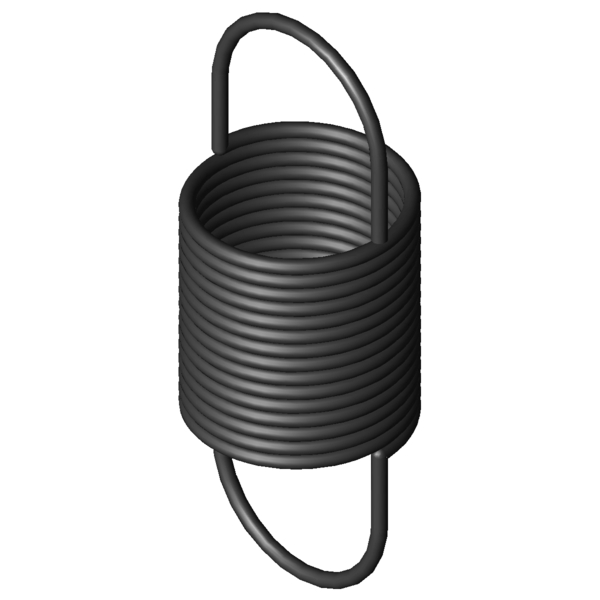

Immagine del prodotto Molla di estensione Z-115F-11I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115F-11I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,4	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dh	23	mm	Diametro minore del cono
L0	53	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	23,1	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	173,29	mm	Lunghezza massima a carico statico
sn	120,29	mm	Escursione elastica massima a carico statico
Fn	49,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	14,95	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,392	N/mm	Costante della molla
F0	2,3	N	Forza di precompressione interna
Fntol	3	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	30	gradi	Tolleranza posizione occhiello
Gew	12,269	g	Peso dell’articolo
PG	ZE	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115F-11I Acciaio per molle Ø 1,4 x 20 x 53 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115F-11I Acciaio per molle Ø 1,4 x 20 x 53 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115F-11I Acciaio per molle Ø 1,4 x 20 x 53 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115F-11I Acciaio per molle Ø 1,4 x 20 x 53 mm / 180°

calcolo del percorso della forza Molla di estensione Z-115F-11I

Modulo di richiesta Molla di estensione Z-115F-11I Acciaio per molle Ø 1,4 x 20 x 53 mm / 180°

Modulo di richiesta Molla di estensione Z-115F-11I

Molle di estensione simili per Molla di estensione Z-115F-11I Acciaio per molle Ø 1,4 x 20 x 53 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-11I	EN 10270-1	1,4	20	53	49,5	173,29	120,29	0,392	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115F-11I	1.4310	1,4	20	53	44,2	178,2	125,2	0,337	92,8 \| 100,0 \| 92,7 \| 85,8

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-12I	20	65,3	0,248	EN 10270-1	49,5	255,44	190,14	79,5 \| 93,7 \| 81,6 \| 63,3
Z-102I	17,2	56,1	0,25	EN 10270-1	42,35	214,28	158,18	78,6 \| 89,9 \| 80,8 \| 65,1
Z-115V-11I	20	70	0,296	EN 10270-1	60,54	260,91	190,91	79,7 \| 89,7 \| 72,4 \| 77,1
Z-115F-11I	20	53	0,392	EN 10270-1	49,5	173,29	120,29	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-10I	20	48,9	0,603	EN 10270-1	60,54	142,62	93,72	79,6 \| 95,2 \| 79,8 \| 63,7
Z-115JI	15	55,9	0,635	EN 10270-1	66,08	151,39	95,49	75,5 \| 89,9 \| 77,1 \| 59,5
Z-115F-10I	20	44	0,64	EN 10270-1	49,5	117,73	73,73	78,8 \| 94,3 \| 80,6 \| 61,3
Z-116I	21,6	50,2	0,726	EN 10270-1	67,4	137,58	87,38	72,7 \| 91,6 \| 73,0 \| 53,3
Z-130E-10I	24	53,5	1,029	EN 10270-1	84,2	131,54	78,04	62,2 \| 86,7 \| 61,8 \| 38,1
Z-130GI	20	56,8	1,144	EN 10270-1	100,9	138,99	82,19	60,9 \| 90,4 \| 58,7 \| 33,5
Z-119I	17,6	43,8	1,417	EN 10270-1	82,12	97,35	53,55	55,1 \| 86,0 \| 52,4 \| 26,8
Z-134I	22	54,8	1,772	EN 10270-1	123,3	119,4	64,6	51,5 \| 85,9 \| 46,9 \| 21,6
Z-137I	18,6	65	1,827	EN 10270-1	144,7	138,29	73,29	50,0 \| 81,5 \| 47,6 \| 20,8
Z-130FI	20	46	1,867	EN 10270-1	100,9	96,37	50,37	51,4 \| 88,2 \| 45,5 \| 20,5
Z-140I	18	64,4	2,041	EN 10270-1	149,2	131,77	67,37	48,0 \| 80,8 \| 44,6 \| 18,6
Z-147FI	24	55,6	2,425	EN 10270-1	148	112,62	57,02	45,7 \| 80,8 \| 40,4 \| 15,9
Z-136E-10I	18,6	49	3,099	EN 10270-1	144,7	92,21	43,21	44,2 \| 85,2 \| 35,1 \| 12,3
Z-139I	18	48,4	3,46	EN 10270-1	149,2	88,13	39,73	42,6 \| 83,8 \| 33,1 \| 11,0
Z-141FI	16	53	3,832	EN 10270-1	166,7	92,72	39,72	41,5 \| 83,3 \| 31,4 \| 9,8

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-115F-11I

Paese d'origine: DE, German; Molla di estensione Z-115F-11I
