Molla di estensione Z-147FI Acciaio per molle Ø 2,2 x 24 x 55,6 mm / 180°

Prezzi a scalare - Molla di estensione Z-147FI

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5700 EUR
175 0,5700 EUR
250 0,5700 EUR
350 0,5700 EUR
450 0,5700 EUR

Molla di estensione Acquistare

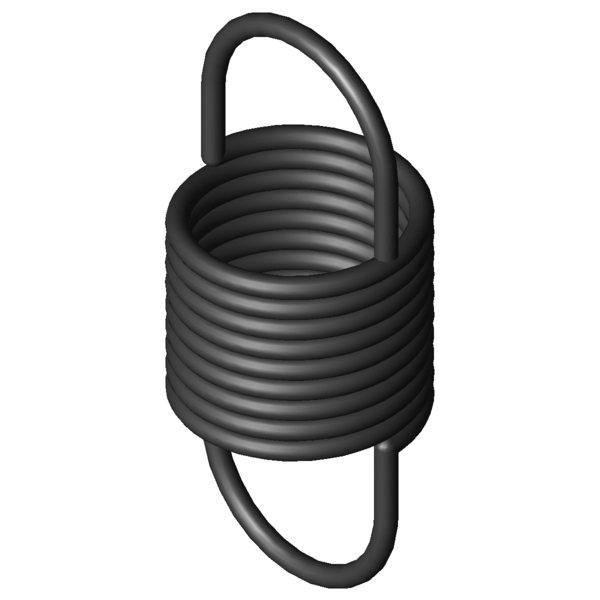

Immagine del prodotto Molla di estensione Z-147FI
Immagine del prodotto Molla di estensione Z-147FI
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147FI

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,2 mm Diametro del filo
D mm Diametro medio delle spire
De 24 mm Diametro esterno delle spire
Dh 27,8 mm Diametro minore del cono
L0 55,6 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 23,1 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 112,62 mm Lunghezza massima a carico statico
sn 57,02 mm Escursione elastica massima a carico statico
Fn 148 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 16,25 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 2,425 N/mm Costante della molla
F0 9,811 N Forza di precompressione interna
Fntol 10,29 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 20 gradi Tolleranza posizione occhiello
Gew 23,16 g Peso dell’articolo
PG #ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147FI Acciaio per molle Ø 2,2 x 24 x 55,6 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147FI Acciaio per molle Ø 2,2 x 24 x 55,6 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147FI Acciaio per molle Ø 2,2 x 24 x 55,6 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147FI Acciaio per molle Ø 2,2 x 24 x 55,6 mm / 180°

calcolo del percorso della forza Molla di estensione Z-147FI

Modulo di richiesta Molla di estensione Z-147FI Acciaio per molle Ø 2,2 x 24 x 55,6 mm / 180°

Modulo di richiesta Molla di estensione Z-147FI

Molle di estensione simili per Molla di estensione Z-147FI Acciaio per molle Ø 2,2 x 24 x 55,6 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-147FI EN 10270-1 2,2 24 55,6 148 112,62 57,02 2,425 81,1 | 84,5 | 73,9 | 84,8
RZ-147FI 1.4310 2,2 24 55,6 123,7 111,25 55,65 2,083 92,1 | 100,0 | 90,6 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-102I 17,2 56,1 0,25 EN 10270-1 42,35 214,28 158,18 39,5 | 75,9 | 32,3 | 10,3
Z-117I 21,6 71 0,341 EN 10270-1 67,4 257,15 186,15 46,0 | 80,8 | 40,8 | 16,5
Z-115F-11I 20 53 0,392 EN 10270-1 49,5 173,29 120,29 45,7 | 80,8 | 40,4 | 15,9
Z-115V-10I 20 48,9 0,603 EN 10270-1 60,54 142,62 93,72 51,9 | 79,8 | 50,9 | 24,9
Z-130E-11I 24 64,2 0,631 EN 10270-1 84,2 191,54 127,34 56,3 | 83,2 | 55,8 | 30,1
Z-115F-10I 20 44 0,64 EN 10270-1 49,5 117,73 73,73 52,2 | 75,4 | 55,4 | 25,9
Z-116I 21,6 50,2 0,726 EN 10270-1 67,4 137,58 87,38 56,5 | 84,3 | 55,4 | 29,7
Z-131I 27 62,8 0,907 EN 10270-1 101,2 166,8 104 67,0 | 88,9 | 67,8 | 44,2
Z-130E-10I 24 53,5 1,029 EN 10270-1 84,2 131,54 78,04 66,4 | 92,7 | 65,0 | 41,6
Z-135I 22 70,8 1,045 EN 10270-1 123,3 180,34 109,54 69,8 | 86,6 | 71,7 | 51,2
Z-130GI 20 56,8 1,144 EN 10270-1 100,9 138,99 82,19 44,9 | 81,6 | 38,8 | 14,2
Z-147GI 24 68,8 1,486 EN 10270-1 148 161,83 93,03 82,7 | 90,7 | 85,2 | 72,3
Z-134I 22 54,8 1,772 EN 10270-1 123,3 119,4 64,6 84,3 | 93,7 | 85,8 | 73,5
Z-130FI 20 46 1,867 EN 10270-1 100,9 96,37 50,37 79,4 | 82,6 | 78,3 | 77,2
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 81,1 | 84,5 | 73,9 | 84,8
Z-136E-10I 18,6 49 3,099 EN 10270-1 144,7 92,21 43,21 83,3 | 85,5 | 86,8 | 77,5
Z-147K-20I 20 51,5 4,03 EN 10270-1 176,1 91,5 40 70,0 | 83,8 | 75,2 | 51,0
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 68,5 | 89,0 | 69,7 | 46,8
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 79,4 | 93,1 | 80,7 | 64,5
Z-162K-20I 25 65 5,45 EN 10270-1 277,6 111,96 46,96 63,0 | 90,6 | 61,2 | 37,2
Z-157AI 18,5 62 6,7 EN 10270-1 268,6 98,72 36,72 86,8 | 89,9 | 85,7 | 84,7
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 57,0 | 89,3 | 53,3 | 28,4
Z-156E-10I 20 51 7,82 EN 10270-1 249,9 80,4 29,4 86,5 | 87,2 | 73,7 | 98,5
Z-157I 18,5 54,1 8,448 EN 10270-1 268,6 83,22 29,12 56,2 | 87,5 | 53,1 | 28,1
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 48,6 | 86,3 | 42,0 | 17,6
Z-162LI 20 53,8 12,954 EN 10270-1 341,5 78,04 24,24 78,0 | 92,1 | 80,6 | 61,3
Z-177LI 25 68,1 18,379 EN 10270-1 555,1 96,31 28,21 43,3 | 85,4 | 33,4 | 11,2
Z-162U-38I 18 60,5 19,56 EN 10270-1 452,6 81,4 20,9 64,6 | 89,7 | 64,1 | 39,9
Z-175I 19,2 62 22,678 EN 10270-1 510 82,48 20,48 61,5 | 90,4 | 59,4 | 34,7
Z-177QI 18 56,9 60,321 EN 10270-1 739,6 67,97 11,07 33,8 | 77,9 | 19,7 | 3,9
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-147FI

Paese d'origine: DE, German; Molla di estensione Z-147FI

Immagine del prodotto - Molle a trazione Z-147FI

Immagine del prodotto - Molle a trazione Z-147FI

QR-Code: Molla di estensione Z-147FI

QR-Code - Molle a trazione - Z-147FI | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-147fi.html
