Molla di estensione Z-131I Acciaio per molle Ø 2 x 27 x 62,8 mm / 180°

Prezzi a scalare - Molla di estensione Z-131I

Quantità	Prezzo singolo [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Molla di estensione Acquistare

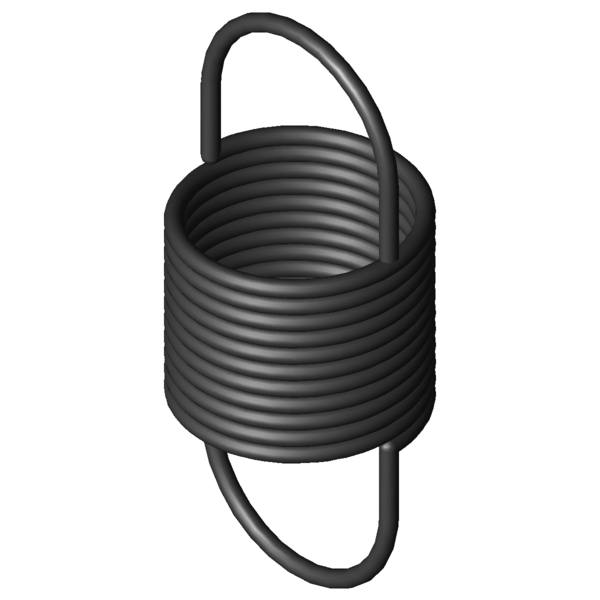

Immagine del prodotto Molla di estensione Z-131I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-131I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	27	mm	Diametro esterno delle spire
Dh	30,5	mm	Diametro minore del cono
L0	62,8	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	166,8	mm	Lunghezza massima a carico statico
sn	104	mm	Escursione elastica massima a carico statico
Fn	101,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	18,9	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,907	N/mm	Costante della molla
F0	6,881	N	Forza di precompressione interna
Fntol	7,12	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	25	gradi	Tolleranza posizione occhiello
Gew	25,85	g	Peso dell’articolo
PG	ZG	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-131I Acciaio per molle Ø 2 x 27 x 62,8 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-131I Acciaio per molle Ø 2 x 27 x 62,8 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-131I Acciaio per molle Ø 2 x 27 x 62,8 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-131I Acciaio per molle Ø 2 x 27 x 62,8 mm / 180°

calcolo del percorso della forza Molla di estensione Z-131I

Modulo di richiesta Molla di estensione Z-131I Acciaio per molle Ø 2 x 27 x 62,8 mm / 180°

Modulo di richiesta Molla di estensione Z-131I

Molle di estensione simili per Molla di estensione Z-131I Acciaio per molle Ø 2 x 27 x 62,8 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-131I	EN 10270-1	2	27	62,8	101,2	166,8	104	0,907	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-131I	1.4310	2	27	62,8	84,86	164,66	101,86	0,779	92,2 \| 100,0 \| 90,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-12I	20	65,3	0,248	EN 10270-1	49,5	255,44	190,14	52,9 \| 80,1 \| 51,8 \| 26,8
Z-115V-11I	20	70	0,296	EN 10270-1	60,54	260,91	190,91	56,4 \| 79,6 \| 57,1 \| 32,6
Z-117I	21,6	71	0,341	EN 10270-1	67,4	257,15	186,15	60,4 \| 82,8 \| 61,2 \| 37,2
Z-132I	27	78,8	0,535	EN 10270-1	101,2	255,15	176,35	77,2 \| 93,2 \| 79,5 \| 59,0
Z-130E-11I	24	64,2	0,631	EN 10270-1	84,2	191,54	127,34	80,9 \| 92,2 \| 82,4 \| 68,0
Z-120I	17,6	64,6	0,665	EN 10270-1	82,12	178,69	114,09	80,3 \| 80,8 \| 86,2 \| 74,0
Z-131I	27	62,8	0,907	EN 10270-1	101,2	166,8	104	100,0 \| 100,0 \| 100,0 \| 100,0
Z-135AI	22	72,8	0,994	EN 10270-1	123,3	187,96	115,16	88,8 \| 89,2 \| 86,2 \| 90,9
Z-130E-10I	24	53,5	1,029	EN 10270-1	84,2	131,54	78,04	85,8 \| 88,0 \| 79,1 \| 90,2
Z-135I	22	70,8	1,045	EN 10270-1	123,3	180,34	109,54	88,3 \| 90,1 \| 88,5 \| 86,4
Z-130GI	20	56,8	1,144	EN 10270-1	100,9	138,99	82,19	84,5 \| 84,8 \| 89,4 \| 79,3
Z-147E-20I	30	67	1,169	EN 10270-1	118	163,6	96,6	86,8 \| 91,5 \| 89,3 \| 79,7
Z-147GI	24	68,8	1,486	EN 10270-1	148	161,83	93,03	76,8 \| 90,4 \| 78,9 \| 61,2
Z-134I	22	54,8	1,772	EN 10270-1	123,3	119,4	64,6	70,9 \| 89,6 \| 72,1 \| 51,0
Z-137I	18,6	65	1,827	EN 10270-1	144,7	138,29	73,29	69,3 \| 88,5 \| 70,2 \| 49,3
Z-151AI	27,5	71	2,037	EN 10270-1	184,9	155,03	84,03	67,0 \| 88,9 \| 67,8 \| 44,2
Z-140I	18	64,4	2,041	EN 10270-1	149,2	131,77	67,37	66,1 \| 88,1 \| 66,3 \| 43,9
Z-151I	27,5	68,5	2,215	EN 10270-1	184,9	145,81	77,31	65,1 \| 90,0 \| 64,5 \| 40,7
Z-147FI	24	55,6	2,425	EN 10270-1	148	112,62	57,02	62,8 \| 89,4 \| 61,6 \| 37,5
Z-162FI	30	69,8	3,275	EN 10270-1	233,4	135,65	65,85	54,9 \| 83,8 \| 53,3 \| 27,5
Z-154I	22,5	60,5	4,326	EN 10270-1	223,8	108,15	47,65	50,9 \| 86,6 \| 45,5 \| 20,7
Z-156FI	20	63,5	5,121	EN 10270-1	249,9	108,37	44,87	47,9 \| 84,3 \| 41,8 \| 17,5

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-131I

Paese d'origine: DE, German; Molla di estensione Z-131I

Immagine del prodotto - Molle a trazione Z-131I

QR-Code: Molla di estensione Z-131I

QR-Code - Molle a trazione - Z-131I | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-131i.html
