Molla di estensione Z-162U-03I Acciaio per molle Ø 3 x 40 x 179 mm / 180°

Prezzi a scalare - Molla di estensione Z-162U-03I

Quantità	Prezzo singolo [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Molla di estensione Acquistare

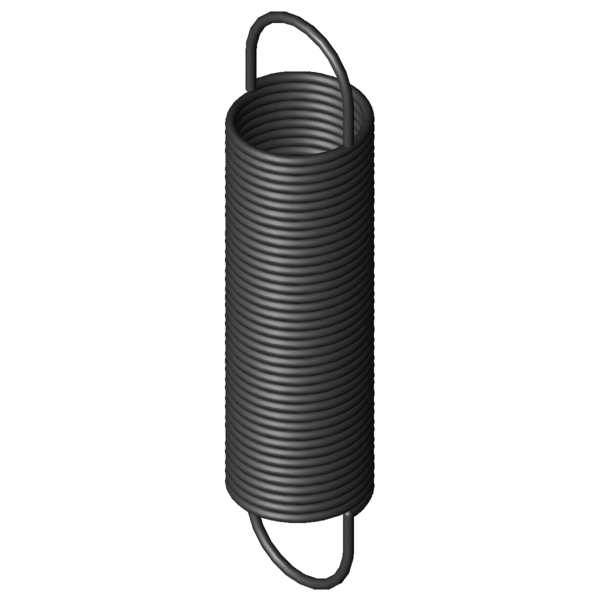

Immagine del prodotto Molla di estensione Z-162U-03I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-03I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	40	mm	Diametro esterno delle spire
Dh	45,1	mm	Diametro minore del cono
L0	179	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	124,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	682,96	mm	Lunghezza massima a carico statico
sn	503,96	mm	Escursione elastica massima a carico statico
Fn	214,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	27,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,402	N/mm	Costante della molla
F0	11,5	N	Forza di precompressione interna
Fntol	11	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	274,3	g	Peso dell’articolo
PG	###ZR	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-03I Acciaio per molle Ø 3 x 40 x 179 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-03I Acciaio per molle Ø 3 x 40 x 179 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-03I Acciaio per molle Ø 3 x 40 x 179 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-03I Acciaio per molle Ø 3 x 40 x 179 mm / 180°

calcolo del percorso della forza Molla di estensione Z-162U-03I

Modulo di richiesta Molla di estensione Z-162U-03I Acciaio per molle Ø 3 x 40 x 179 mm / 180°

Modulo di richiesta Molla di estensione Z-162U-03I

Molle di estensione simili per Molla di estensione Z-162U-03I Acciaio per molle Ø 3 x 40 x 179 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-03I	EN 10270-1	3	40	179	214,2	682,96	503,96	0,402	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-03I	1.4310	3	40	179	176,9	664,58	485,58	0,345	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-24I	30	177	0,187	EN 10270-1	118	781	604	65,9 \| 82,4 \| 69,3 \| 46,0
Z-150AI	34,5	184	0,227	EN 10270-1	148,5	794,97	610,97	74,0 \| 89,0 \| 75,9 \| 57,2
Z-162U-05I	40	218	0,305	EN 10270-1	214,2	883,73	665,73	85,9 \| 94,0 \| 87,9 \| 75,7
Z-162U-04I	40	197	0,35	EN 10270-1	214,2	775,63	578,63	92,5 \| 97,0 \| 93,5 \| 87,1
Z-162E-13I	38	167	0,36	EN 10270-1	180	639,7	472,7	90,8 \| 93,9 \| 88,9 \| 89,6
Z-162U-03I	40	179	0,402	EN 10270-1	214,2	682,96	503,96	100,0 \| 100,0 \| 100,0 \| 100,0
Z-165I	43,2	190	0,423	EN 10270-1	238,4	725,5	535,5	93,7 \| 93,5 \| 92,0 \| 95,5
Z-162U-02I	40	158	0,486	EN 10270-1	214,2	574,86	416,86	90,1 \| 96,1 \| 91,4 \| 82,7
Z-162U-01I	40	140	0,592	EN 10270-1	214,2	482,2	342,2	81,5 \| 92,7 \| 84,0 \| 67,9
Z-168AI	35,2	199	0,701	EN 10270-1	290,5	586,71	387,71	74,2 \| 90,6 \| 75,3 \| 56,7
Z-162U-23I	32	185	0,728	EN 10270-1	265,6	521,86	336,86	73,3 \| 92,3 \| 73,7 \| 53,9
Z-168I	35,2	177	0,825	EN 10270-1	290,5	506,35	329,35	70,4 \| 93,5 \| 69,5 \| 48,2
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	69,2 \| 91,1 \| 69,4 \| 47,0
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	67,6 \| 90,9 \| 67,2 \| 44,6
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	56,4 \| 88,3 \| 53,1 \| 27,7
Z-179I	44	173	1,482	EN 10270-1	436,3	450,92	277,92	55,6 \| 87,5 \| 52,1 \| 27,1
Z-177K-02I	32	179	1,992	EN 10270-1	441,6	382,97	203,97	50,6 \| 87,8 \| 44,5 \| 19,6
Z-218I	40	205	2,787	EN 10270-1	658,2	420,09	215,09	45,4 \| 84,7 \| 37,6 \| 13,9
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	45,2 \| 84,8 \| 37,2 \| 13,7
Z-217I	40	178	3,395	EN 10270-1	658,2	355,22	177,22	44,7 \| 88,7 \| 33,9 \| 11,4
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	39,7 \| 80,3 \| 30,1 \| 8,8

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-03I

Paese d'origine: DE, German; Molla di estensione Z-162U-03I

Immagine del prodotto - Molle a trazione Z-162U-03I

QR-Code: Molla di estensione Z-162U-03I
