Molla di estensione Z-162U-03X Acciaio per molle Ø 3 x 40 x 179 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-03X

Quantità	Prezzo singolo [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Molla di estensione Acquistare

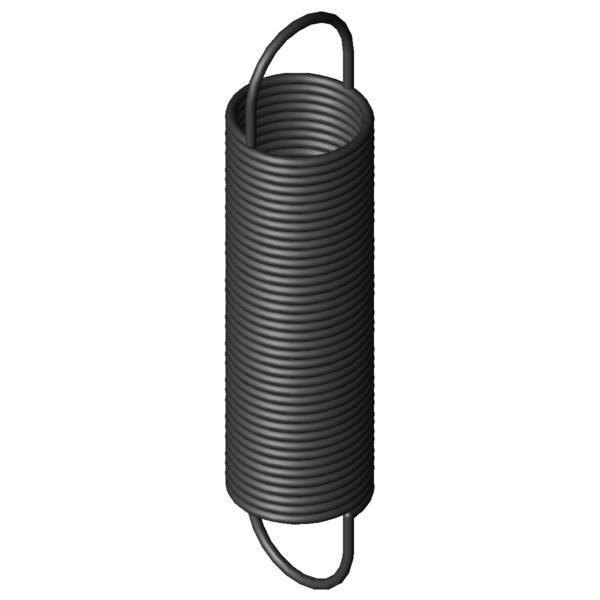

Immagine del prodotto Molla di estensione Z-162U-03X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-03X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	40	mm	Diametro esterno delle spire
Dh	45,1	mm	Diametro minore del cono
L0	179	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	125,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	686,08	mm	Lunghezza massima a carico statico
sn	507,08	mm	Escursione elastica massima a carico statico
Fn	214,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	26,87	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,4	N/mm	Costante della molla
F0	11,5	N	Forza di precompressione interna
Fntol	11	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	276,11	g	Peso dell’articolo
PG	###ZR	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-03X Acciaio per molle Ø 3 x 40 x 179 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-03X Acciaio per molle Ø 3 x 40 x 179 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-03X Acciaio per molle Ø 3 x 40 x 179 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-03X Acciaio per molle Ø 3 x 40 x 179 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-03X

Modulo di richiesta Molla di estensione Z-162U-03X Acciaio per molle Ø 3 x 40 x 179 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-03X

Molle di estensione simili per Molla di estensione Z-162U-03X Acciaio per molle Ø 3 x 40 x 179 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-03X	EN 10270-1	3	40	179	214,2	686,08	507,08	0,4	90,8 \| 93,9 \| 88,9 \| 89,6
RZ-162U-03X	1.4310	3	40	179	176,9	667,58	488,58	0,343	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-24X	30	177	0,187	EN 10270-1	118	784	607	69,1 \| 84,0 \| 72,0 \| 51,4
Z-150AX	34,5	184	0,226	EN 10270-1	148,5	797,83	613,83	78,1 \| 90,3 \| 80,0 \| 63,9
Z-162U-05X	40	218	0,303	EN 10270-1	214,2	886,84	668,84	85,9 \| 94,0 \| 87,9 \| 75,8
Z-162U-04X	40	197	0,348	EN 10270-1	214,2	778,74	581,74	90,4 \| 91,0 \| 82,9 \| 97,3
Z-162E-13X	38	167	0,36	EN 10270-1	180	642,7	475,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-03X	40	179	0,4	EN 10270-1	214,2	686,08	507,08	90,8 \| 93,9 \| 88,9 \| 89,6
Z-165X	43,2	190	0,42	EN 10270-1	238,4	729,66	539,66	85,1 \| 87,8 \| 81,8 \| 85,7
Z-162U-02X	40	158	0,483	EN 10270-1	214,2	577,97	419,97	84,9 \| 94,3 \| 86,2 \| 74,2
Z-162U-01X	40	140	0,587	EN 10270-1	214,2	485,31	345,31	76,7 \| 90,7 \| 78,3 \| 61,0
Z-168AX	35,2	199	0,697	EN 10270-1	290,5	588,8	389,8	70,2 \| 88,0 \| 72,0 \| 50,8
Z-162U-23X	32	185	0,724	EN 10270-1	265,6	523,67	338,67	69,0 \| 89,3 \| 69,5 \| 48,2
Z-168X	35,2	177	0,82	EN 10270-1	290,5	508,43	331,43	66,8 \| 91,5 \| 65,8 \| 43,2
Z-162U-22X	32	167	0,83	EN 10270-1	265,6	462,2	295,2	66,5 \| 92,5 \| 64,9 \| 42,1
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	63,5 \| 85,4 \| 65,0 \| 40,1
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	53,9 \| 86,7 \| 50,0 \| 24,9
Z-179X	44	173	1,466	EN 10270-1	436,3	453,44	280,44	52,9 \| 84,3 \| 50,1 \| 24,3
Z-177K-02X	32	179	1,979	EN 10270-1	441,6	384,33	205,33	48,2 \| 85,1 \| 42,0 \| 17,6
Z-218X	40	206	2,767	EN 10270-1	658,2	423,5	217,5	45,4 \| 84,5 \| 37,7 \| 14,0
Z-187X	36	160	2,868	EN 10270-1	528,1	332,1	172,1	45,3 \| 84,8 \| 37,2 \| 13,8
Z-217X	40	179	3,365	EN 10270-1	658,2	357,83	178,83	44,8 \| 88,9 \| 33,9 \| 11,5
Z-248X	40	223	4,4	EN 10270-1	873,5	404,48	181,48	39,7 \| 80,1 \| 30,2 \| 8,8

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-03X

Paese d'origine: DE, German; Molla di estensione Z-162U-03X
