Molla di estensione Z-162E-13X Acciaio per molle Ø 2,8 x 38 x 167 mm / 270°

Prezzi a scalare - Molla di estensione Z-162E-13X

Quantità	Prezzo singolo [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Molla di estensione Acquistare

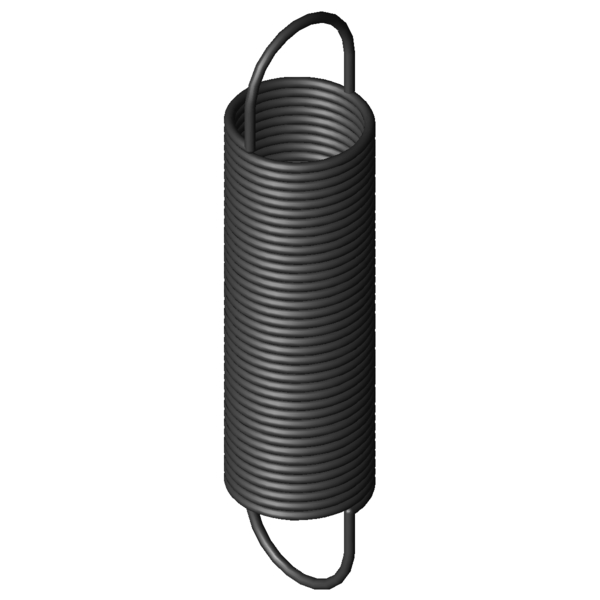

Immagine del prodotto Molla di estensione Z-162E-13X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162E-13X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	38	mm	Diametro esterno delle spire
Dh	42,5	mm	Diametro minore del cono
L0	167	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	114,1	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	642,7	mm	Lunghezza massima a carico statico
sn	475,7	mm	Escursione elastica massima a carico statico
Fn	180	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	26,45	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,36	N/mm	Costante della molla
F0	8,2	N	Forza di precompressione interna
Fntol	9,6	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	42	gradi	Tolleranza posizione occhiello
Gew	223,44	g	Peso dell’articolo
PG	#ZM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162E-13X Acciaio per molle Ø 2,8 x 38 x 167 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162E-13X Acciaio per molle Ø 2,8 x 38 x 167 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162E-13X Acciaio per molle Ø 2,8 x 38 x 167 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162E-13X Acciaio per molle Ø 2,8 x 38 x 167 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162E-13X

Modulo di richiesta Molla di estensione Z-162E-13X Acciaio per molle Ø 2,8 x 38 x 167 mm / 270°

Modulo di richiesta Molla di estensione Z-162E-13X

Molle di estensione simili per Molla di estensione Z-162E-13X Acciaio per molle Ø 2,8 x 38 x 167 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162E-13X	EN 10270-1	2,8	38	167	180	642,7	475,7	0,36	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162E-13X	1.4310	2,8	38	167	158	654,4	487,4	0,31	92,8 \| 100,0 \| 92,7 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-24X	30	177	0,187	EN 10270-1	118	784	607	69,1 \| 84,0 \| 72,0 \| 51,4
Z-150AX	34,5	184	0,226	EN 10270-1	148,5	797,83	613,83	78,1 \| 90,3 \| 80,0 \| 63,9
Z-150X	34,5	149	0,306	EN 10270-1	148,5	602,95	453,95	88,4 \| 89,8 \| 89,0 \| 86,5
Z-162U-04X	40	197	0,348	EN 10270-1	214,2	778,74	581,74	90,4 \| 91,0 \| 82,9 \| 97,3
Z-162E-13X	38	167	0,36	EN 10270-1	180	642,7	475,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-03X	40	179	0,4	EN 10270-1	214,2	686,08	507,08	90,8 \| 93,9 \| 88,9 \| 89,6
Z-165X	43,2	190	0,42	EN 10270-1	238,4	729,66	539,66	85,1 \| 87,8 \| 81,8 \| 85,7
Z-162U-02X	40	158	0,483	EN 10270-1	214,2	577,97	419,97	84,9 \| 94,3 \| 86,2 \| 74,2
Z-162E-12X	38	126	0,58	EN 10270-1	180	422,2	296,2	78,4 \| 91,8 \| 81,1 \| 62,3
Z-162U-01X	40	140	0,587	EN 10270-1	214,2	485,31	345,31	76,7 \| 90,7 \| 78,3 \| 61,0
Z-168AX	35,2	199	0,697	EN 10270-1	290,5	588,8	389,8	70,2 \| 88,0 \| 72,0 \| 50,8
Z-162U-23X	32	185	0,724	EN 10270-1	265,6	523,67	338,67	69,0 \| 89,3 \| 69,5 \| 48,2
Z-168X	35,2	177	0,82	EN 10270-1	290,5	508,43	331,43	66,8 \| 91,5 \| 65,8 \| 43,2
Z-162U-22X	32	167	0,83	EN 10270-1	265,6	462,2	295,2	66,5 \| 92,5 \| 64,9 \| 42,1
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	63,5 \| 85,4 \| 65,0 \| 40,1
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	53,9 \| 86,7 \| 50,0 \| 24,9
Z-179X	44	173	1,466	EN 10270-1	436,3	453,44	280,44	52,9 \| 84,3 \| 50,1 \| 24,3
Z-171X	28,2	166	1,72	EN 10270-1	358,7	360,93	194,93	51,1 \| 87,0 \| 45,6 \| 20,6
Z-177K-02X	32	179	1,979	EN 10270-1	441,6	384,33	205,33	48,2 \| 85,1 \| 42,0 \| 17,6
Z-177K-01X	32	154	2,429	EN 10270-1	441,6	321,25	167,25	45,7 \| 84,7 \| 38,0 \| 14,3

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione Z-162E-13X

Paese d'origine: DE, German; Molla di estensione Z-162E-13X

Immagine del prodotto - Molle a trazione Z-162E-13X

QR-Code: Molla di estensione Z-162E-13X

QR-Code - Molle a trazione - Z-162E-13X | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162e-13x.html
