Molla di estensione Z-150X Acciaio per molle Ø 2,5 x 34,5 x 149 mm / 270°

Prezzi a scalare - Molla di estensione Z-150X

Quantità	Prezzo singolo [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	1,7800 EUR
37	1,3800 EUR
75	1,2300 EUR
125	1,2300 EUR
175	1,2300 EUR
250	1,2300 EUR
350	1,2300 EUR
450	1,2300 EUR

Molla di estensione Acquistare

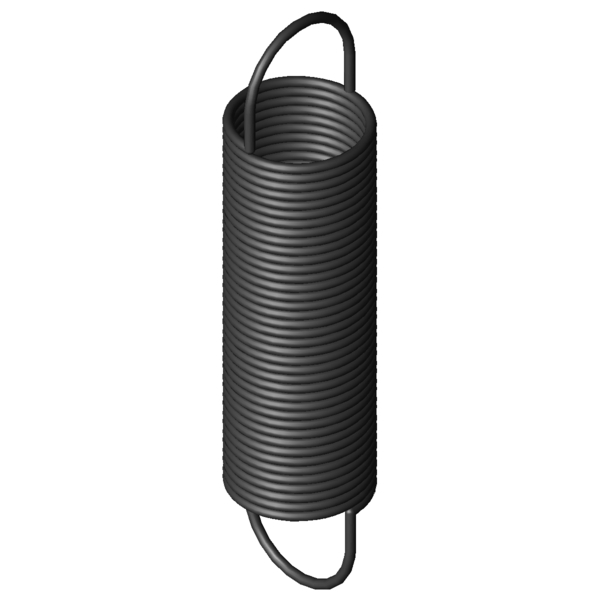

Immagine del prodotto Molla di estensione Z-150X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-150X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	34,5	mm	Diametro esterno delle spire
Dh	38,9	mm	Diametro minore del cono
L0	149	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	101,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	602,95	mm	Lunghezza massima a carico statico
sn	453,95	mm	Escursione elastica massima a carico statico
Fn	148,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	23,56	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,306	N/mm	Costante della molla
F0	9,881	N	Forza di precompressione interna
Fntol	7,97	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	48	gradi	Tolleranza posizione occhiello
Gew	161,8	g	Peso dell’articolo
PG	#ZP	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-150X Acciaio per molle Ø 2,5 x 34,5 x 149 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-150X Acciaio per molle Ø 2,5 x 34,5 x 149 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-150X Acciaio per molle Ø 2,5 x 34,5 x 149 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-150X Acciaio per molle Ø 2,5 x 34,5 x 149 mm / 270°

calcolo del percorso della forza Molla di estensione Z-150X

Modulo di richiesta Molla di estensione Z-150X Acciaio per molle Ø 2,5 x 34,5 x 149 mm / 270°

Modulo di richiesta Molla di estensione Z-150X

Molle di estensione simili per Molla di estensione Z-150X Acciaio per molle Ø 2,5 x 34,5 x 149 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-150X	EN 10270-1	2,5	34,5	149	148,5	602,95	453,95	0,306	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-150X	1.4310	2,5	34,5	149	123,5	589,72	440,72	0,262	91,9 \| 100,0 \| 90,1 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-133AX	27	146	0,194	EN 10270-1	101,2	632,1	486,1	76,6 \| 85,4 \| 80,8 \| 63,6
Z-150AX	34,5	184	0,226	EN 10270-1	148,5	797,83	613,83	84,9 \| 93,7 \| 87,0 \| 74,0
Z-147E-23X	30	133	0,279	EN 10270-1	118	537,1	404,1	87,2 \| 88,1 \| 84,2 \| 89,3
Z-150X	34,5	149	0,306	EN 10270-1	148,5	602,95	453,95	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-13X	38	167	0,36	EN 10270-1	180	642,7	475,7	88,4 \| 89,8 \| 89,0 \| 86,5
Z-162U-02X	40	158	0,483	EN 10270-1	214,2	577,97	419,97	77,7 \| 88,0 \| 80,9 \| 64,1
Z-149X	34,5	112	0,491	EN 10270-1	148,5	394,65	282,65	78,4 \| 91,7 \| 81,1 \| 62,3
Z-153AX	27,5	156	0,545	EN 10270-1	184,9	470,29	314,29	74,0 \| 91,7 \| 74,8 \| 55,6
Z-162E-12X	38	126	0,58	EN 10270-1	180	422,2	296,2	72,0 \| 88,2 \| 73,9 \| 53,8
Z-162U-01X	40	140	0,587	EN 10270-1	214,2	485,31	345,31	71,1 \| 87,8 \| 72,7 \| 52,7
Z-153X	27,5	138	0,641	EN 10270-1	184,9	405,23	267,23	69,2 \| 90,8 \| 69,6 \| 47,3
Z-162JX	30	154	0,783	EN 10270-1	233,4	429,52	275,52	63,9 \| 91,0 \| 62,2 \| 38,6
Z-168X	35,2	177	0,82	EN 10270-1	290,5	508,43	331,43	62,1 \| 86,8 \| 62,1 \| 37,3
Z-162U-22X	32	167	0,83	EN 10270-1	265,6	462,2	295,2	61,8 \| 88,4 \| 60,5 \| 36,4
Z-162U-21X	32	146	1,003	EN 10270-1	265,6	390,49	244,49	58,8 \| 91,4 \| 54,9 \| 30,1
Z-162U-20X	32	128	1,219	EN 10270-1	265,6	329,03	201,03	54,1 \| 87,3 \| 50,1 \| 24,8
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	53,0 \| 87,6 \| 48,3 \| 23,2
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	51,0 \| 84,6 \| 46,7 \| 21,6
Z-177K-02X	32	179	1,979	EN 10270-1	441,6	384,33	205,33	45,5 \| 81,8 \| 39,4 \| 15,2

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-150X

Paese d'origine: DE, German; Molla di estensione Z-150X
