Molla di estensione Z-162U-06X Acciaio per molle Ø 3 x 40 x 242 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-06X

Quantità	Prezzo singolo [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	3,0500 EUR
37	3,0500 EUR
75	3,0500 EUR
125	3,0500 EUR
175	3,0500 EUR
250	3,0500 EUR
350	3,0500 EUR

Molla di estensione Acquistare

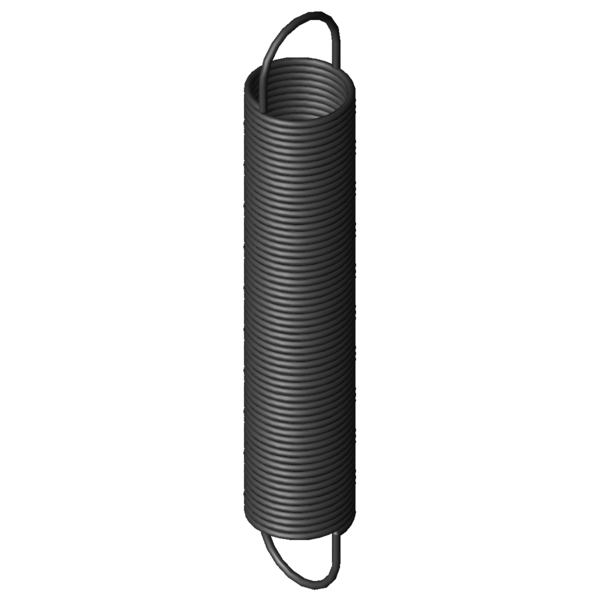

Immagine del prodotto Molla di estensione Z-162U-06X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-06X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	40	mm	Diametro esterno delle spire
Dh	45,1	mm	Diametro minore del cono
L0	242	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	188,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	1010,39	mm	Lunghezza massima a carico statico
sn	768,39	mm	Escursione elastica massima a carico statico
Fn	214,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	26,87	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,264	N/mm	Costante della molla
F0	11,5	N	Forza di precompressione interna
Fntol	10,59	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	58	gradi	Tolleranza posizione occhiello
Gew	412,55	g	Peso dell’articolo
PG	###AA	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-06X Acciaio per molle Ø 3 x 40 x 242 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-06X Acciaio per molle Ø 3 x 40 x 242 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-06X Acciaio per molle Ø 3 x 40 x 242 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-06X Acciaio per molle Ø 3 x 40 x 242 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-06X

Modulo di richiesta Molla di estensione Z-162U-06X Acciaio per molle Ø 3 x 40 x 242 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-06X

Molle di estensione simili per Molla di estensione Z-162U-06X Acciaio per molle Ø 3 x 40 x 242 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-06X	EN 10270-1	3	40	242	214,2	1010,39	768,39	0,264	93,3 \| 97,0 \| 94,3 \| 88,5
RZ-162U-06X	1.4310	3	40	242	176,9	982,36	740,36	0,227	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-07X	40	266	0,234	EN 10270-1	214,2	1133,94	867,94	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-14X	38	223	0,24	EN 10270-1	180	938	715	90,7 \| 90,7 \| 83,2 \| 98,0
Z-162U-06X	40	242	0,264	EN 10270-1	214,2	1010,39	768,39	93,3 \| 97,0 \| 94,3 \| 88,5
Z-162U-05X	40	218	0,303	EN 10270-1	214,2	886,84	668,84	86,5 \| 94,0 \| 88,5 \| 77,1
Z-165AX	43,2	234	0,311	EN 10270-1	238,4	963,73	729,73	84,6 \| 91,4 \| 87,0 \| 75,5
Z-162U-04X	40	197	0,348	EN 10270-1	214,2	778,74	581,74	85,8 \| 93,8 \| 87,9 \| 75,7
Z-168DX	35,2	273	0,467	EN 10270-1	290,5	854,57	581,57	70,9 \| 93,1 \| 70,4 \| 49,4
Z-168CX	35,2	247	0,528	EN 10270-1	290,5	761,87	514,87	67,3 \| 91,5 \| 66,5 \| 43,7
Z-162U-25X	32	230	0,548	EN 10270-1	265,6	677,33	447,33	69,4 \| 91,7 \| 69,4 \| 47,0
Z-177KX	40	272	0,594	EN 10270-1	357,1	840,44	568,44	65,2 \| 93,7 \| 62,7 \| 39,3
Z-168BX	35,2	222	0,607	EN 10270-1	290,5	670,16	448,16	66,7 \| 91,2 \| 66,0 \| 43,0
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	58,0 \| 87,3 \| 55,8 \| 30,7
Z-181X	44	249	0,872	EN 10270-1	436,3	721,46	472,46	55,0 \| 86,5 \| 51,8 \| 26,7
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	57,6 \| 88,7 \| 54,6 \| 29,5
Z-180X	44	225	1	EN 10270-1	436,3	636,82	411,82	54,7 \| 86,3 \| 51,3 \| 26,3
Z-190X	36	264	1,481	EN 10270-1	528,1	597,5	333,5	47,7 \| 88,1 \| 39,5 \| 15,6
Z-189X	36	236	1,702	EN 10270-1	528,1	526,07	290,07	45,0 \| 84,6 \| 37,0 \| 13,6
Z-221X	40	296	1,737	EN 10270-1	658,2	642,39	346,39	45,4 \| 82,8 \| 38,8 \| 14,7

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-06X

Paese d'origine: DE, German; Molla di estensione Z-162U-06X
