Molla di estensione Z-168BX Acciaio per molle Ø 3,2 x 35,2 x 222 mm / 270°

Prezzi a scalare - Molla di estensione Z-168BX

Quantità	Prezzo singolo [EUR]
1	8,7100 EUR
2	5,4900 EUR
3	4,4400 EUR
7	3,7800 EUR
17	3,7800 EUR
37	3,7800 EUR
75	3,7800 EUR
125	3,7800 EUR
175	3,7800 EUR
250	3,7800 EUR
350	3,7800 EUR
450	3,7800 EUR

Molla di estensione Acquistare

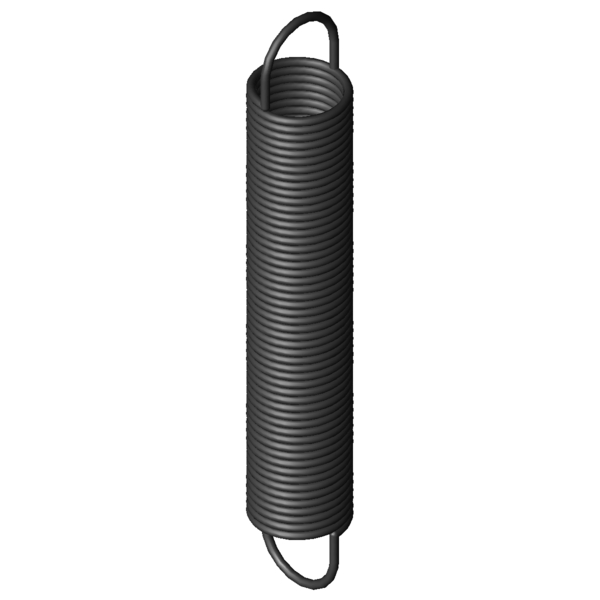

Immagine del prodotto Molla di estensione Z-168BX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-168BX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	35,2	mm	Diametro esterno delle spire
Dh	40,6	mm	Diametro minore del cono
L0	222	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	175,2	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	670,16	mm	Lunghezza massima a carico statico
sn	448,16	mm	Escursione elastica massima a carico statico
Fn	290,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	23,4	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,607	N/mm	Costante della molla
F0	18,77	N	Forza di precompressione interna
Fntol	13,69	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	354,81	g	Peso dell’articolo
PG	###ZX	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-168BX Acciaio per molle Ø 3,2 x 35,2 x 222 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-168BX Acciaio per molle Ø 3,2 x 35,2 x 222 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-168BX Acciaio per molle Ø 3,2 x 35,2 x 222 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-168BX Acciaio per molle Ø 3,2 x 35,2 x 222 mm / 270°

calcolo del percorso della forza Molla di estensione Z-168BX

Modulo di richiesta Molla di estensione Z-168BX Acciaio per molle Ø 3,2 x 35,2 x 222 mm / 270°

Modulo di richiesta Molla di estensione Z-168BX

Molle di estensione simili per Molla di estensione Z-168BX Acciaio per molle Ø 3,2 x 35,2 x 222 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-168BX	EN 10270-1	3,2	35,2	222	290,5	670,16	448,16	0,607	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-168BX	1.4310	3,2	35,2	222	240,9	655,79	433,79	0,521	91,8 \| 100,0 \| 89,9 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-150AX	34,5	184	0,226	EN 10270-1	148,5	797,83	613,83	61,9 \| 86,3 \| 62,1 \| 37,3
Z-162E-14X	38	223	0,24	EN 10270-1	180	938	715	64,8 \| 93,2 \| 62,3 \| 38,8
Z-162U-06X	40	242	0,264	EN 10270-1	214,2	1010,39	768,39	66,7 \| 91,2 \| 66,0 \| 43,0
Z-162U-05X	40	218	0,303	EN 10270-1	214,2	886,84	668,84	71,0 \| 93,3 \| 70,4 \| 49,4
Z-162U-04X	40	197	0,348	EN 10270-1	214,2	778,74	581,74	74,1 \| 90,2 \| 75,4 \| 56,8
Z-168DX	35,2	273	0,467	EN 10270-1	290,5	854,57	581,57	86,5 \| 93,8 \| 88,5 \| 77,1
Z-162U-26X	32	254	0,485	EN 10270-1	265,6	759,29	505,29	87,3 \| 90,7 \| 90,1 \| 81,1
Z-162KX	30	210	0,521	EN 10270-1	233,4	624,14	414,14	87,5 \| 89,1 \| 86,4 \| 86,9
Z-168CX	35,2	247	0,528	EN 10270-1	290,5	761,87	514,87	92,4 \| 96,6 \| 93,5 \| 87,0
Z-162U-25X	32	230	0,548	EN 10270-1	265,6	677,33	447,33	93,6 \| 93,7 \| 95,6 \| 91,6
Z-168BX	35,2	222	0,607	EN 10270-1	290,5	670,16	448,16	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-24X	32	206	0,629	EN 10270-1	265,6	595,38	389,38	92,2 \| 92,5 \| 89,2 \| 95,0
Z-168AX	35,2	199	0,697	EN 10270-1	290,5	588,8	389,8	92,3 \| 96,5 \| 93,5 \| 87,0
Z-168X	35,2	177	0,82	EN 10270-1	290,5	508,43	331,43	84,7 \| 93,2 \| 87,0 \| 74,0
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	80,2 \| 89,0 \| 82,9 \| 68,6
Z-171BX	28,2	210	1,272	EN 10270-1	358,7	473,59	263,59	69,7 \| 91,6 \| 69,9 \| 47,6
Z-177K-04X	32	230	1,443	EN 10270-1	441,6	511,48	281,48	65,9 \| 92,1 \| 64,3 \| 41,3
Z-190X	36	264	1,481	EN 10270-1	528,1	597,5	333,5	64,3 \| 87,3 \| 64,7 \| 40,9
Z-177K-03X	32	205	1,669	EN 10270-1	441,6	448,4	243,4	62,2 \| 90,7 \| 60,0 \| 35,7
Z-189X	36	236	1,702	EN 10270-1	528,1	526,07	290,07	62,0 \| 90,6 \| 59,9 \| 35,6
Z-188X	36	212	1,953	EN 10270-1	528,1	464,84	252,84	59,3 \| 91,1 \| 55,7 \| 31,0
Z-219X	40	237	2,291	EN 10270-1	658,2	499,61	262,61	53,8 \| 84,3 \| 51,4 \| 25,9
Z-218X	40	206	2,767	EN 10270-1	658,2	423,5	217,5	50,6 \| 84,0 \| 46,3 \| 21,4
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	48,4 \| 87,0 \| 41,3 \| 16,9
Z-248X	40	223	4,4	EN 10270-1	873,5	404,48	181,48	44,7 \| 83,9 \| 36,9 \| 13,5
Z-226X	30	222	6,183	EN 10270-1	858,7	349,26	127,26	42,1 \| 85,4 \| 31,1 \| 9,6

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-168BX

Paese d'origine: DE, German; Molla di estensione Z-168BX

Immagine del prodotto - Molle a trazione Z-168BX

QR-Code: Molla di estensione Z-168BX
