Molla di estensione Z-162U-26X Acciaio per molle Ø 3 x 32 x 254 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-26X

Quantità	Prezzo singolo [EUR]
1	9,2000 EUR
2	5,7900 EUR
3	4,5900 EUR
7	3,9200 EUR
17	3,9200 EUR
37	3,9200 EUR
75	3,9200 EUR
125	3,9200 EUR
175	3,9200 EUR
250	3,9200 EUR
350	3,9200 EUR
450	3,9200 EUR

Molla di estensione Acquistare

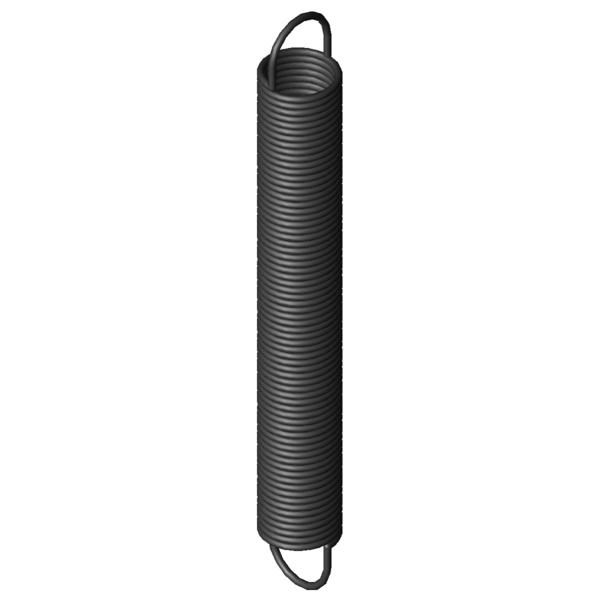

Immagine del prodotto Molla di estensione Z-162U-26X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-26X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	32	mm	Diametro esterno delle spire
Dh	37	mm	Diametro minore del cono
L0	254	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	212,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	759,29	mm	Lunghezza massima a carico statico
sn	505,29	mm	Escursione elastica massima a carico statico
Fn	265,6	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	20,87	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,485	N/mm	Costante della molla
F0	20,5	N	Forza di precompressione interna
Fntol	12,34	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	53	gradi	Tolleranza posizione occhiello
Gew	364,09	g	Peso dell’articolo
PG	###ZZ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-26X Acciaio per molle Ø 3 x 32 x 254 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-26X Acciaio per molle Ø 3 x 32 x 254 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-26X Acciaio per molle Ø 3 x 32 x 254 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-26X Acciaio per molle Ø 3 x 32 x 254 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-26X

Modulo di richiesta Molla di estensione Z-162U-26X Acciaio per molle Ø 3 x 32 x 254 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-26X

Molle di estensione simili per Molla di estensione Z-162U-26X Acciaio per molle Ø 3 x 32 x 254 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-26X	EN 10270-1	3	32	254	265,6	759,29	505,29	0,485	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-26X	1.4310	3	32	254	219,4	741,22	487,22	0,417	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-153EX	27,5	234	0,328	EN 10270-1	184,9	756,69	522,69	79,2 \| 87,1 \| 83,1 \| 67,3
Z-168EX	35,2	298	0,419	EN 10270-1	290,5	946,27	648,27	86,6 \| 90,0 \| 84,7 \| 85,3
Z-168DX	35,2	273	0,467	EN 10270-1	290,5	854,57	581,57	92,3 \| 92,6 \| 89,2 \| 95,0
Z-162U-26X	32	254	0,485	EN 10270-1	265,6	759,29	505,29	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162KX	30	210	0,521	EN 10270-1	233,4	624,14	414,14	89,4 \| 89,9 \| 84,9 \| 93,3
Z-168CX	35,2	247	0,528	EN 10270-1	290,5	761,87	514,87	94,0 \| 94,0 \| 94,8 \| 93,2
Z-162U-25X	32	230	0,548	EN 10270-1	265,6	677,33	447,33	93,2 \| 96,9 \| 94,3 \| 88,5
Z-168BX	35,2	222	0,607	EN 10270-1	290,5	670,16	448,16	87,3 \| 90,7 \| 90,1 \| 81,1
Z-162U-24X	32	206	0,629	EN 10270-1	265,6	595,38	389,38	86,4 \| 93,7 \| 88,5 \| 77,1
Z-162U-23X	32	185	0,724	EN 10270-1	265,6	523,67	338,67	80,5 \| 90,9 \| 83,5 \| 67,0
Z-171EX	28,2	287	0,879	EN 10270-1	358,7	668,28	381,28	73,6 \| 90,1 \| 74,8 \| 55,9
Z-171DX	28,2	262	0,98	EN 10270-1	358,7	604,05	342,05	71,3 \| 92,9 \| 70,9 \| 50,1
Z-171CX	28,2	236	1,107	EN 10270-1	358,7	538,82	302,82	67,7 \| 91,6 \| 67,0 \| 44,4
Z-177K-04X	32	230	1,443	EN 10270-1	441,6	511,48	281,48	60,9 \| 91,3 \| 57,9 \| 33,5
Z-190X	36	264	1,481	EN 10270-1	528,1	597,5	333,5	59,3 \| 86,7 \| 58,1 \| 33,2
Z-177K-03X	32	205	1,669	EN 10270-1	441,6	448,4	243,4	57,0 \| 88,0 \| 54,2 \| 29,0
Z-189X	36	236	1,702	EN 10270-1	528,1	526,07	290,07	56,1 \| 85,6 \| 53,9 \| 28,9
Z-174DX	23,2	254	1,914	EN 10270-1	430,1	462,82	208,82	55,3 \| 88,8 \| 51,5 \| 25,5
Z-199X	29	285	2,703	EN 10270-1	645,8	507,67	222,67	48,5 \| 84,9 \| 42,6 \| 18,1

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-26X

Paese d'origine: DE, German; Molla di estensione Z-162U-26X
