Molla di estensione Z-171EX Acciaio per molle Ø 3,2 x 28,2 x 287 mm / 270°

Prezzi a scalare - Molla di estensione Z-171EX

Quantità	Prezzo singolo [EUR]
1	9,2000 EUR
2	5,7900 EUR
3	4,5900 EUR
7	3,9200 EUR
17	3,9200 EUR
37	3,9200 EUR
75	3,9200 EUR
125	3,9200 EUR
175	3,9200 EUR
250	3,9200 EUR
350	3,9200 EUR
450	3,9200 EUR

Molla di estensione Acquistare

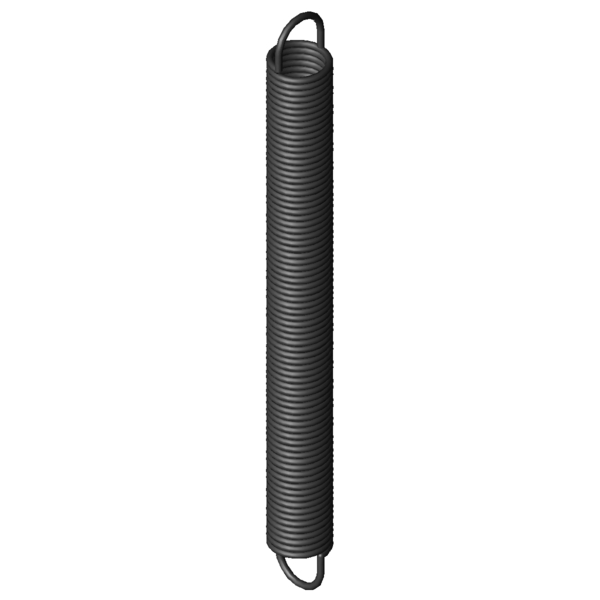

Immagine del prodotto Molla di estensione Z-171EX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-171EX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	28,2	mm	Diametro esterno delle spire
Dh	33,4	mm	Diametro minore del cono
L0	287	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	252	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	668,28	mm	Lunghezza massima a carico statico
sn	381,28	mm	Escursione elastica massima a carico statico
Fn	358,7	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	17,5	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,879	N/mm	Costante della molla
F0	23,5	N	Forza di precompressione interna
Fntol	17,24	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	51	gradi	Tolleranza posizione occhiello
Gew	397,07	g	Peso dell’articolo
PG	###ZZ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-171EX Acciaio per molle Ø 3,2 x 28,2 x 287 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-171EX Acciaio per molle Ø 3,2 x 28,2 x 287 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-171EX Acciaio per molle Ø 3,2 x 28,2 x 287 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-171EX Acciaio per molle Ø 3,2 x 28,2 x 287 mm / 270°

calcolo del percorso della forza Molla di estensione Z-171EX

Modulo di richiesta Molla di estensione Z-171EX Acciaio per molle Ø 3,2 x 28,2 x 287 mm / 270°

Modulo di richiesta Molla di estensione Z-171EX

Molle di estensione simili per Molla di estensione Z-171EX Acciaio per molle Ø 3,2 x 28,2 x 287 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-171EX	EN 10270-1	3,2	28,2	287	358,7	668,28	381,28	0,879	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-171EX	1.4310	3,2	28,2	287	297,5	656,04	369,04	0,755	91,9 \| 100,0 \| 89,9 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-153EX	27,5	234	0,328	EN 10270-1	184,9	756,69	522,69	61,9 \| 85,7 \| 62,2 \| 37,6
Z-153DX	27,5	213	0,365	EN 10270-1	184,9	681,91	468,91	63,9 \| 83,3 \| 66,4 \| 41,9
Z-168EX	35,2	298	0,419	EN 10270-1	290,5	946,27	648,27	69,9 \| 92,1 \| 69,9 \| 47,6
Z-162U-26X	32	254	0,485	EN 10270-1	265,6	759,29	505,29	73,6 \| 90,1 \| 74,8 \| 55,9
Z-171EX	28,2	287	0,879	EN 10270-1	358,7	668,28	381,28	100,0 \| 100,0 \| 100,0 \| 100,0
Z-171DX	28,2	262	0,98	EN 10270-1	358,7	604,05	342,05	93,9 \| 97,1 \| 94,9 \| 89,7
Z-171CX	28,2	236	1,107	EN 10270-1	358,7	538,82	302,82	87,7 \| 94,1 \| 89,7 \| 79,4
Z-171BX	28,2	210	1,272	EN 10270-1	358,7	473,59	263,59	81,6 \| 91,1 \| 84,6 \| 69,1
Z-174EX	23,2	279	1,717	EN 10270-1	430,1	511,77	232,77	72,1 \| 93,2 \| 72,2 \| 50,9
Z-174DX	23,2	254	1,914	EN 10270-1	430,1	462,82	208,82	68,3 \| 90,3 \| 69,1 \| 45,7
Z-201X	29	349	2,147	EN 10270-1	645,8	629,37	280,37	64,0 \| 86,5 \| 64,5 \| 40,8
Z-200X	29	317	2,393	EN 10270-1	645,8	568,52	251,52	62,2 \| 89,3 \| 60,8 \| 36,6
Z-199X	29	285	2,703	EN 10270-1	645,8	507,67	222,67	60,5 \| 92,2 \| 57,0 \| 32,4
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	57,9 \| 88,0 \| 55,6 \| 30,1
Z-198X	29	253	3,105	EN 10270-1	645,8	446,81	193,81	56,6 \| 88,5 \| 53,2 \| 28,2
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	53,2 \| 85,2 \| 49,9 \| 24,6
Z-230X	30	352	3,612	EN 10270-1	858,7	569,82	217,82	51,8 \| 82,2 \| 49,5 \| 23,9
Z-229X	30	316	4,08	EN 10270-1	858,7	508,84	192,84	50,9 \| 85,3 \| 46,2 \| 21,1
Z-208X	24	309	4,674	EN 10270-1	765,7	458,1	149,1	49,1 \| 86,0 \| 43,0 \| 18,3
Z-228X	30	280	4,687	EN 10270-1	858,7	447,84	167,84	49,6 \| 87,6 \| 42,9 \| 18,4

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione Z-171EX

Paese d'origine: DE, German; Molla di estensione Z-171EX

Immagine del prodotto - Molle a trazione Z-171EX

QR-Code: Molla di estensione Z-171EX

QR-Code - Molle a trazione - Z-171EX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-171ex.html
