Molla di estensione Z-237X Acciaio per molle Ø 4,5 x 25 x 345 mm / 270°

Prezzi a scalare - Molla di estensione Z-237X

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	6,2800 EUR
37	6,2800 EUR
75	6,2800 EUR
125	6,2800 EUR
175	6,2800 EUR
250	6,2800 EUR
350	6,2800 EUR

Molla di estensione Acquistare

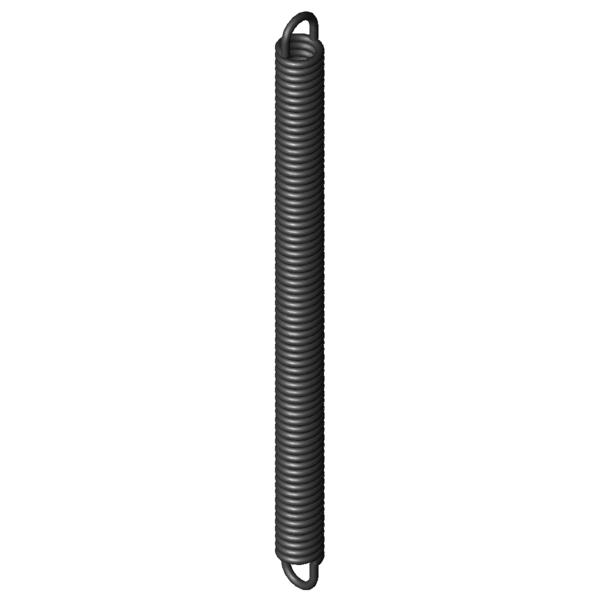

Immagine del prodotto Molla di estensione Z-237X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-237X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dh	32,1	mm	Diametro minore del cono
L0	345	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	318,38	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	474,29	mm	Lunghezza massima a carico statico
sn	129,29	mm	Escursione elastica massima a carico statico
Fn	1008	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,31	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	6,952	N/mm	Costante della molla
F0	110	N	Forza di precompressione interna
Fntol	76,52	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	44	gradi	Tolleranza posizione occhiello
Gew	579,0952	g	Peso dell’articolo
PG	###AO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-237X Acciaio per molle Ø 4,5 x 25 x 345 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-237X Acciaio per molle Ø 4,5 x 25 x 345 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-237X Acciaio per molle Ø 4,5 x 25 x 345 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-237X Acciaio per molle Ø 4,5 x 25 x 345 mm / 270°

calcolo del percorso della forza Molla di estensione Z-237X

Modulo di richiesta Molla di estensione Z-237X Acciaio per molle Ø 4,5 x 25 x 345 mm / 270°

Modulo di richiesta Molla di estensione Z-237X

Molle di estensione simili per Molla di estensione Z-237X Acciaio per molle Ø 4,5 x 25 x 345 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-237X	EN 10270-1	4,5	25	345	1008	474,29	129,29	6,952	75,0 \| 91,6 \| 76,1 \| 57,1

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-201X	29	349	2,147	EN 10270-1	645,8	629,37	280,37	71,9 \| 92,0 \| 72,0 \| 51,7
Z-174CX	23,2	228	2,162	EN 10270-1	430,1	412,87	184,87	48,4 \| 86,1 \| 41,8 \| 17,4
Z-200X	29	317	2,393	EN 10270-1	645,8	568,52	251,52	76,2 \| 95,1 \| 75,9 \| 57,7
Z-199X	29	285	2,703	EN 10270-1	645,8	507,67	222,67	79,3 \| 91,9 \| 80,9 \| 65,1
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	60,7 \| 86,8 \| 59,8 \| 35,5
Z-230X	30	352	3,612	EN 10270-1	858,7	569,82	217,82	93,1 \| 96,6 \| 94,3 \| 88,5
Z-229X	30	316	4,08	EN 10270-1	858,7	508,84	192,84	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209X	24	341	4,193	EN 10270-1	765,7	507,2	166,2	90,5 \| 87,2 \| 87,7 \| 96,7
Z-208X	24	309	4,674	EN 10270-1	765,7	458,1	149,1	86,3 \| 88,9 \| 83,2 \| 86,7
Z-228X	30	280	4,687	EN 10270-1	858,7	447,84	167,84	92,3 \| 96,2 \| 93,5 \| 87,0
Z-207X	24	277	5,279	EN 10270-1	765,7	409,01	132,01	80,4 \| 85,5 \| 78,8 \| 76,8
Z-260X	30	387	5,842	EN 10270-1	1134	562,34	175,34	80,9 \| 90,6 \| 83,3 \| 68,9
Z-206X	24	245	6,065	EN 10270-1	765,7	359,9	114,9	83,8 \| 88,1 \| 87,8 \| 75,7
Z-259X	30	347	6,599	EN 10270-1	1134	502,23	155,23	77,6 \| 93,7 \| 78,1 \| 61,0
Z-237X	25	345	6,952	EN 10270-1	1008	474,29	129,29	75,0 \| 91,6 \| 76,1 \| 57,1
Z-205X	24	217	6,973	EN 10270-1	765,7	316,94	99,94	84,6 \| 85,0 \| 81,6 \| 87,0
Z-258X	30	307	7,581	EN 10270-1	1134	442,12	135,12	73,9 \| 95,7 \| 72,9 \| 53,1
Z-236X	25	309	7,853	EN 10270-1	1008	423,46	114,46	72,2 \| 93,7 \| 72,3 \| 50,6
Z-257X	30	272	8,717	EN 10270-1	1134	389,52	117,52	68,8 \| 92,0 \| 68,3 \| 46,1
Z-235X	25	273	9,021	EN 10270-1	1008	372,63	99,63	67,4 \| 89,9 \| 68,4 \| 44,0
Z-234X	25	242	10,372	EN 10270-1	1008	328,66	86,66	85,4 \| 92,8 \| 87,9 \| 75,7
Z-233X	25	215	11,899	EN 10270-1	1008	290,54	75,54	79,6 \| 89,9 \| 83,0 \| 66,0

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-237X

Paese d'origine: DE, German; Molla di estensione Z-237X
