Molla di estensione Z-238BX Acciaio per molle Ø 5 x 60 x 189 mm / 270°

Prezzi a scalare - Molla di estensione Z-238BX

Quantità	Prezzo singolo [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	5,7700 EUR
37	5,7700 EUR
75	5,7700 EUR
125	5,7700 EUR
175	5,7700 EUR
250	5,7700 EUR
350	5,7700 EUR

Molla di estensione Acquistare

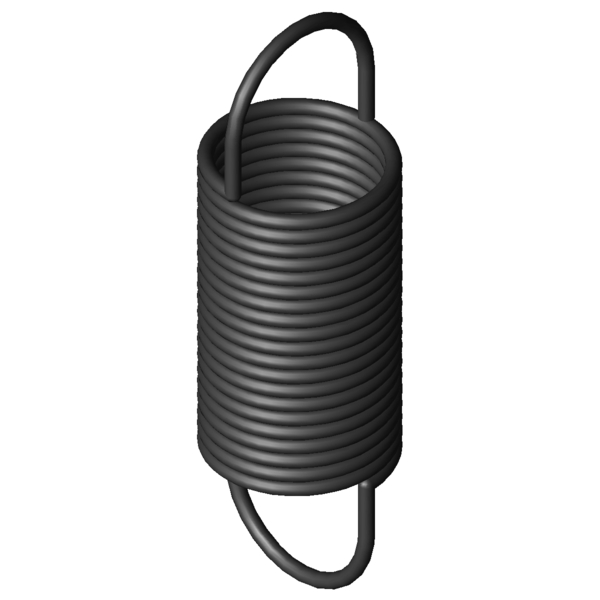

Immagine del prodotto Molla di estensione Z-238BX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-238BX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	60	mm	Diametro esterno delle spire
Dh	69	mm	Diametro minore del cono
L0	189	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	108,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	491,6	mm	Lunghezza massima a carico statico
sn	302,6	mm	Escursione elastica massima a carico statico
Fn	585	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	40,1	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,84	N/mm	Costante della molla
F0	27	N	Forza di precompressione interna
Fntol	29,3	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	1	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	30	gradi	Tolleranza posizione occhiello
Gew	603,5921	g	Peso dell’articolo
PG	###AM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-238BX Acciaio per molle Ø 5 x 60 x 189 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-238BX Acciaio per molle Ø 5 x 60 x 189 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-238BX Acciaio per molle Ø 5 x 60 x 189 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-238BX Acciaio per molle Ø 5 x 60 x 189 mm / 270°

calcolo del percorso della forza Molla di estensione Z-238BX

Modulo di richiesta Molla di estensione Z-238BX Acciaio per molle Ø 5 x 60 x 189 mm / 270°

Modulo di richiesta Molla di estensione Z-238BX

Molle di estensione simili per Molla di estensione Z-238BX Acciaio per molle Ø 5 x 60 x 189 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-238BX	EN 10270-1	5	60	189	585	491,6	302,6	1,84	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-165X	43,2	190	0,42	EN 10270-1	238,4	729,66	539,66	49,9 \| 78,5 \| 48,4 \| 22,9
Z-209DX	60	239	0,72	EN 10270-1	438	815	576	64,2 \| 89,7 \| 63,7 \| 39,3
Z-209CX	60	212	0,88	EN 10270-1	438	687,8	475,8	70,0 \| 93,1 \| 69,2 \| 47,6
Z-238DX	60	253	1,13	EN 10270-1	585	745,1	492,1	77,9 \| 91,6 \| 80,7 \| 61,5
Z-209BX	60	180	1,18	EN 10270-1	438	534,1	354,1	79,7 \| 95,1 \| 80,2 \| 64,0
Z-211X	50	222	1,314	EN 10270-1	532,3	605,81	383,81	80,9 \| 86,2 \| 84,9 \| 71,7
Z-238CX	60	223	1,38	EN 10270-1	585	627,6	404,6	85,7 \| 94,9 \| 87,4 \| 74,8
Z-179X	44	173	1,466	EN 10270-1	436,3	453,44	280,44	81,9 \| 81,6 \| 83,6 \| 80,5
Z-210X	50	195	1,598	EN 10270-1	532,3	510,58	315,58	90,3 \| 90,1 \| 93,4 \| 87,2
Z-238BX	60	189	1,84	EN 10270-1	585	491,6	302,6	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209AX	60	143	1,92	EN 10270-1	438	360,6	217,6	86,0 \| 88,6 \| 73,4 \| 96,0
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	86,4 \| 90,1 \| 80,4 \| 88,6
Z-209MX	50	162	2,14	EN 10270-1	532,3	397,9	235,9	85,5 \| 86,3 \| 84,5 \| 85,7
Z-240X	50	208	2,518	EN 10270-1	707,9	470,48	262,48	82,6 \| 91,4 \| 84,7 \| 71,7
Z-260JX	60	198	2,77	EN 10270-1	774,5	463,4	265,4	81,1 \| 95,5 \| 81,6 \| 66,2
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	74,5 \| 82,7 \| 79,2 \| 61,6
Z-238AX	60	149	3	EN 10270-1	585	334,9	185,9	78,4 \| 92,9 \| 80,7 \| 61,4
Z-239AX	50	172	3,36	EN 10270-1	707,9	368,3	196,3	72,9 \| 91,4 \| 73,8 \| 53,6
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	68,2 \| 84,2 \| 72,2 \| 48,1
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	67,0 \| 86,5 \| 68,2 \| 46,3
Z-260HX	60	154	4,51	EN 10270-1	774,5	317,1	163,1	65,4 \| 90,8 \| 64,7 \| 40,7
Z-298X	70	178	4,87	EN 10270-1	968,5	367,6	189,6	61,9 \| 86,4 \| 61,5 \| 37,8
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	62,0 \| 89,5 \| 60,5 \| 35,9
Z-276JX	50	182	5,09	EN 10270-1	921,2	347	165	61,3 \| 90,2 \| 59,0 \| 34,6
Z-247X	40	192	5,352	EN 10270-1	873,5	341,22	149,22	59,8 \| 88,4 \| 58,1 \| 33,0

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-238BX

Paese d'origine: DE, German; Molla di estensione Z-238BX
