Molla di estensione Z-238AX Acciaio per molle Ø 5 x 60 x 149 mm / 270°

Prezzi a scalare - Molla di estensione Z-238AX

Quantità Prezzo singolo [EUR]
1 14,9000 EUR
2 11,8700 EUR
3 7,7300 EUR
7 5,7700 EUR
17 5,7700 EUR
37 5,7700 EUR
75 5,7700 EUR
125 5,7700 EUR
175 5,7700 EUR
250 5,7700 EUR
350 5,7700 EUR

Molla di estensione Acquistare

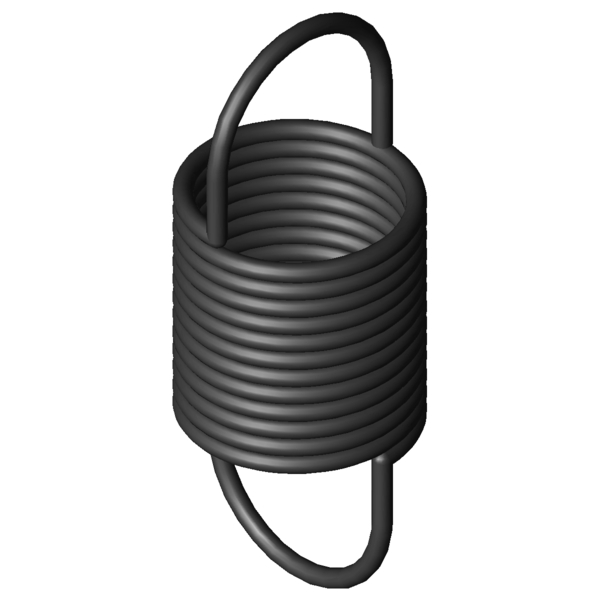

Immagine del prodotto Molla di estensione Z-238AX
Immagine del prodotto Molla di estensione Z-238AX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-238AX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 5 mm Diametro del filo
D mm Diametro medio delle spire
De 60 mm Diametro esterno delle spire
Dh 69 mm Diametro minore del cono
L0 149 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 68,75 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 334,9 mm Lunghezza massima a carico statico
sn 185,9 mm Escursione elastica massima a carico statico
Fn 585 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 40,1 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 3 N/mm Costante della molla
F0 27 N Forza di precompressione interna
Fntol 30,4 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2,4 mm (+/-) Tolleranza lunghezza non caricata
Detol 1 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 23 gradi Tolleranza posizione occhiello
Gew 388,9816 g Peso dell’articolo
PG ###AM - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-238AX Acciaio per molle Ø 5 x 60 x 149 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-238AX Acciaio per molle Ø 5 x 60 x 149 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-238AX Acciaio per molle Ø 5 x 60 x 149 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-238AX Acciaio per molle Ø 5 x 60 x 149 mm / 270°

calcolo del percorso della forza Molla di estensione Z-238AX

Modulo di richiesta Molla di estensione Z-238AX Acciaio per molle Ø 5 x 60 x 149 mm / 270°

Modulo di richiesta Molla di estensione Z-238AX

Molle di estensione simili per Molla di estensione Z-238AX Acciaio per molle Ø 5 x 60 x 149 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-238AX EN 10270-1 5 60 149 585 334,9 185,9 3 100,0 | 100,0 | 100,0 | 100,0
Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-162U-02X 40 158 0,483 EN 10270-1 214,2 577,97 419,97 43,4 | 73,7 | 40,4 | 16,2
Z-162U-01X 40 140 0,587 EN 10270-1 214,2 485,31 345,31 46,2 | 73,5 | 45,2 | 19,7
Z-164X 43,2 142 0,674 EN 10270-1 238,4 478,02 336,02 49,2 | 77,1 | 48,0 | 22,5
Z-209CX 60 212 0,88 EN 10270-1 438 687,8 475,8 57,7 | 86,8 | 57,0 | 29,3
Z-209BX 60 180 1,18 EN 10270-1 438 534,1 354,1 64,6 | 90,9 | 63,7 | 39,3
Z-177HX 40 146 1,434 EN 10270-1 357,1 381,46 235,46 65,7 | 78,9 | 70,0 | 48,2
Z-179X 44 173 1,466 EN 10270-1 436,3 453,44 280,44 66,6 | 79,8 | 70,4 | 49,4
Z-210X 50 195 1,598 EN 10270-1 532,3 510,58 315,58 70,6 | 83,2 | 74,9 | 53,6
Z-238BX 60 189 1,84 EN 10270-1 585 491,6 302,6 78,4 | 92,9 | 80,7 | 61,4
Z-209AX 60 143 1,92 EN 10270-1 438 360,6 217,6 79,8 | 95,3 | 80,2 | 64,0
Z-178AX 44 145 1,96 EN 10270-1 436,3 354,7 209,7 77,1 | 83,5 | 81,6 | 66,1
Z-209MX 50 162 2,14 EN 10270-1 532,3 397,9 235,9 81,7 | 88,4 | 84,9 | 71,7
Z-260JX 60 198 2,77 EN 10270-1 774,5 463,4 265,4 84,7 | 88,7 | 72,8 | 92,7
Z-187X 36 160 2,868 EN 10270-1 528,1 332,1 172,1 88,9 | 77,7 | 91,4 | 97,5
Z-238AX 60 149 3 EN 10270-1 585 334,9 185,9 100,0 | 100,0 | 100,0 | 100,0
Z-239AX 50 172 3,36 EN 10270-1 707,9 368,3 196,3 88,6 | 90,0 | 88,7 | 87,3
Z-209LX 50 126 3,48 EN 10270-1 532,3 271 145 85,4 | 86,0 | 84,5 | 85,7
Z-216JX 40 146 4,5 EN 10270-1 658,2 279,7 133,7 76,4 | 84,9 | 80,4 | 63,9
Z-260HX 60 154 4,51 EN 10270-1 774,5 317,1 163,1 81,3 | 95,9 | 81,6 | 66,3
Z-298X 70 178 4,87 EN 10270-1 968,5 367,6 189,6 74,6 | 82,9 | 79,2 | 61,6
Z-306JX 60 212 4,99 EN 10270-1 1122 420,6 208,6 70,8 | 83,2 | 70,6 | 58,5
Z-276JX 50 182 5,09 EN 10270-1 921,2 347 165 72,6 | 85,4 | 76,1 | 56,4
Z-239X 50 132 5,48 EN 10270-1 707,9 252,6 120,6 72,7 | 90,6 | 73,8 | 53,6
Z-246JX 40 156 7,15 EN 10270-1 873,5 267,6 111,6 63,7 | 87,4 | 63,5 | 40,2
Z-306HX 60 162 8,12 EN 10270-1 1122 290,2 128,2 62,3 | 90,4 | 60,6 | 36,0
Z-276HX 50 138 8,29 EN 10270-1 921,2 239,4 101,4 60,9 | 89,0 | 59,0 | 34,6
Z-313JX 50 195 9,26 EN 10270-1 1331 325,7 130,7 55,9 | 79,7 | 57,1 | 30,9
Z-283JX 40 165 10,94 EN 10270-1 1134 257,7 92,7 53,0 | 82,6 | 50,7 | 25,7
Z-313HX 50 145 15,08 EN 10270-1 1331 225,2 80,2 49,7 | 86,7 | 43,5 | 19,0
Z-320HX 40 130 32,88 EN 10270-1 1632 173,5 43,5 38,6 | 77,8 | 29,6 | 8,4
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-238AX

Paese d'origine: DE, German; Molla di estensione Z-238AX
