Molla di estensione Z-239X Acciaio per molle Ø 5 x 50 x 132 mm / 270°

Prezzi a scalare - Molla di estensione Z-239X

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	6,0400 EUR
37	6,0400 EUR
75	6,0400 EUR
125	6,0400 EUR
175	6,0400 EUR
250	6,0400 EUR
350	6,0400 EUR

Molla di estensione Acquistare

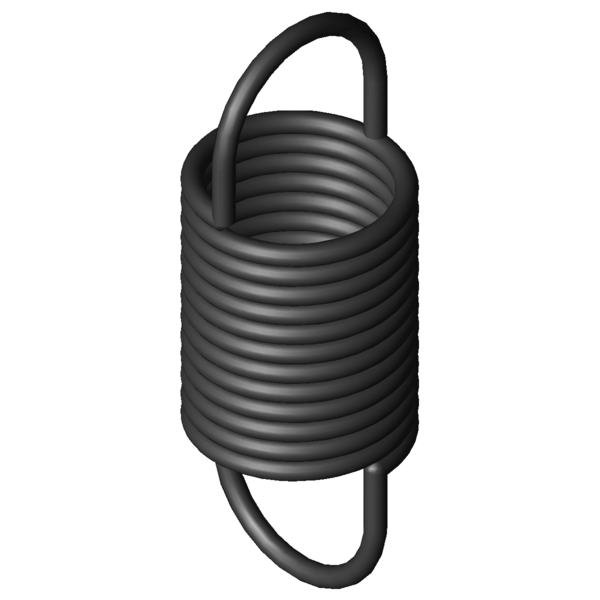

Immagine del prodotto Molla di estensione Z-239X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-239X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	50	mm	Diametro esterno delle spire
Dh	58,3	mm	Diametro minore del cono
L0	132	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	68,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	252,6	mm	Lunghezza massima a carico statico
sn	120,6	mm	Escursione elastica massima a carico statico
Fn	707,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	31,6	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	5,48	N/mm	Costante della molla
F0	47	N	Forza di precompressione interna
Fntol	36	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	20	gradi	Tolleranza posizione occhiello
Gew	318,2576	g	Peso dell’articolo
PG	###AN	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-239X Acciaio per molle Ø 5 x 50 x 132 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-239X Acciaio per molle Ø 5 x 50 x 132 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-239X Acciaio per molle Ø 5 x 50 x 132 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-239X Acciaio per molle Ø 5 x 50 x 132 mm / 270°

calcolo del percorso della forza Molla di estensione Z-239X

Modulo di richiesta Molla di estensione Z-239X Acciaio per molle Ø 5 x 50 x 132 mm / 270°

Modulo di richiesta Molla di estensione Z-239X

Molle di estensione simili per Molla di estensione Z-239X Acciaio per molle Ø 5 x 50 x 132 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-239X	EN 10270-1	5	50	132	707,9	252,6	120,6	5,48	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-163X	43,2	100	1,421	EN 10270-1	238,4	259,52	159,52	51,8 \| 75,4 \| 54,6 \| 25,5
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	52,5 \| 80,8 \| 50,8 \| 25,8
Z-209AX	60	143	1,92	EN 10270-1	438	360,6	217,6	60,5 \| 88,5 \| 58,6 \| 34,3
Z-178AX	44	145	1,96	EN 10270-1	436,3	354,7	209,7	60,5 \| 86,3 \| 59,6 \| 35,4
Z-209MX	50	162	2,14	EN 10270-1	532,3	397,9	235,9	64,0 \| 90,5 \| 63,2 \| 38,4
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	61,8 \| 79,5 \| 65,5 \| 40,6
Z-178X	44	117	2,964	EN 10270-1	436,3	255,96	138,96	71,1 \| 85,5 \| 74,2 \| 53,5
Z-238AX	60	149	3	EN 10270-1	585	334,9	185,9	72,7 \| 90,6 \| 73,8 \| 53,6
Z-239AX	50	172	3,36	EN 10270-1	707,9	368,3	196,3	78,1 \| 92,2 \| 80,7 \| 61,4
Z-209LX	50	126	3,48	EN 10270-1	532,3	271	145	79,0 \| 95,2 \| 79,2 \| 62,5
Z-186AX	36	132	3,84	EN 10270-1	528,1	260,7	128,7	79,4 \| 84,0 \| 84,2 \| 69,9
Z-216JX	40	146	4,5	EN 10270-1	658,2	279,7	133,7	87,4 \| 86,8 \| 91,6 \| 83,9
Z-260HX	60	154	4,51	EN 10270-1	774,5	317,1	163,1	83,4 \| 86,7 \| 82,7 \| 80,9
Z-276JX	50	182	5,09	EN 10270-1	921,2	347	165	86,0 \| 87,8 \| 75,0 \| 95,1
Z-239X	50	132	5,48	EN 10270-1	707,9	252,6	120,6	100,0 \| 100,0 \| 100,0 \| 100,0
Z-246JX	40	156	7,15	EN 10270-1	873,5	267,6	111,6	83,3 \| 88,2 \| 86,8 \| 75,0
Z-216HX	40	110	7,32	EN 10270-1	658,2	192,2	82,2	79,4 \| 84,4 \| 80,6 \| 73,3
Z-306HX	60	162	8,12	EN 10270-1	1122	290,2	128,2	75,7 \| 81,4 \| 78,6 \| 67,1
Z-276HX	50	138	8,29	EN 10270-1	921,2	239,4	101,4	80,2 \| 95,5 \| 80,5 \| 64,6
Z-246HX	40	116	11,64	EN 10270-1	873,5	184,6	68,6	68,1 \| 89,3 \| 69,0 \| 46,1
Z-223JX	30	130	12,14	EN 10270-1	858,7	194,8	64,8	65,1 \| 82,8 \| 68,1 \| 44,3
Z-313HX	50	145	15,08	EN 10270-1	1331	225,2	80,2	61,8 \| 90,1 \| 59,8 \| 35,4
Z-283HX	40	121	17,8	EN 10270-1	1134	178	57	57,3 \| 87,5 \| 54,8 \| 29,5
Z-320HX	40	130	32,88	EN 10270-1	1632	173,5	43,5	47,1 \| 85,9 \| 39,7 \| 15,6

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202085; Molla di estensione Z-239X

Paese d'origine: DE, German; Molla di estensione Z-239X
