Molla di estensione Z-238EX Acciaio per molle Ø 5 x 60 x 289 mm / 270°

Prezzi a scalare - Molla di estensione Z-238EX

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	6,9200 EUR
37	6,9200 EUR
75	6,9200 EUR
125	6,9200 EUR
175	6,9200 EUR
250	6,9200 EUR
350	6,9200 EUR

Molla di estensione Acquistare

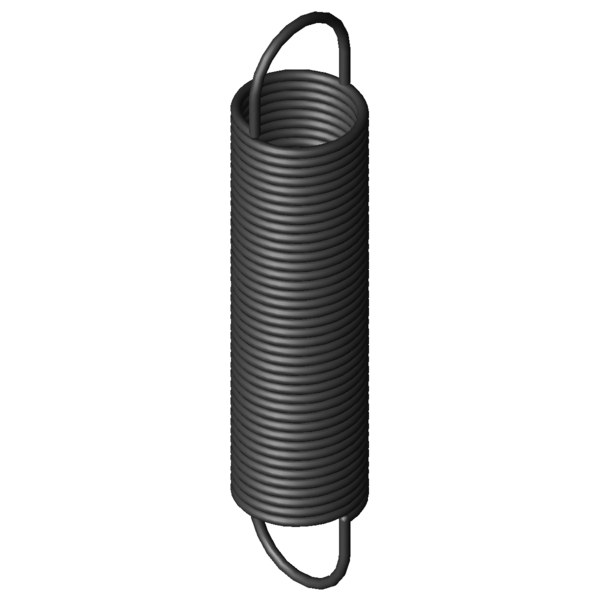

Immagine del prodotto Molla di estensione Z-238EX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-238EX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	60	mm	Diametro esterno delle spire
Dh	69	mm	Diametro minore del cono
L0	289	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	208,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	883,2	mm	Lunghezza massima a carico statico
sn	594,2	mm	Escursione elastica massima a carico statico
Fn	585	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	40,1	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,94	N/mm	Costante della molla
F0	27	N	Forza di precompressione interna
Fntol	28,4	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	1	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	41	gradi	Tolleranza posizione occhiello
Gew	1140,1184	g	Peso dell’articolo
PG	###AQ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-238EX Acciaio per molle Ø 5 x 60 x 289 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-238EX Acciaio per molle Ø 5 x 60 x 289 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-238EX Acciaio per molle Ø 5 x 60 x 289 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-238EX Acciaio per molle Ø 5 x 60 x 289 mm / 270°

calcolo del percorso della forza Molla di estensione Z-238EX

Modulo di richiesta Molla di estensione Z-238EX Acciaio per molle Ø 5 x 60 x 289 mm / 270°

Modulo di richiesta Molla di estensione Z-238EX

Molle di estensione simili per Molla di estensione Z-238EX Acciaio per molle Ø 5 x 60 x 289 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-238EX	EN 10270-1	5	60	289	585	883,2	594,2	0,94	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-209HX	60	329	0,45	EN 10270-1	438	1246,2	917,2	70,3 \| 92,6 \| 69,8 \| 48,5
Z-209GX	60	295	0,52	EN 10270-1	438	1092,8	797,8	75,5 \| 96,0 \| 74,7 \| 55,8
Z-209EX	60	270	0,6	EN 10270-1	438	965,4	695,4	79,5 \| 94,5 \| 80,2 \| 64,0
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	85,9 \| 94,0 \| 87,9 \| 75,8
Z-209DX	60	239	0,72	EN 10270-1	438	815	576	84,7 \| 90,9 \| 85,9 \| 77,2
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	92,6 \| 97,0 \| 93,6 \| 87,2
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-213X	50	282	0,949	EN 10270-1	532,3	813,65	531,65	93,0 \| 90,3 \| 90,2 \| 98,3
Z-238DX	60	253	1,13	EN 10270-1	585	745,1	492,1	90,0 \| 95,8 \| 91,4 \| 82,8
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	85,1 \| 91,8 \| 87,5 \| 76,0
Z-238CX	60	223	1,38	EN 10270-1	585	627,6	404,6	81,5 \| 92,4 \| 84,0 \| 68,1
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	80,9 \| 94,9 \| 81,6 \| 66,3
Z-243X	50	304	1,495	EN 10270-1	707,9	746,2	442,2	77,6 \| 92,8 \| 78,5 \| 61,5
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	74,6 \| 94,8 \| 74,1 \| 54,9
Z-242X	50	274	1,715	EN 10270-1	707,9	659,44	385,44	73,4 \| 92,7 \| 73,8 \| 53,6
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	67,9 \| 91,1 \| 67,6 \| 45,1
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	64,5 \| 86,6 \| 64,9 \| 42,0
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	61,5 \| 88,1 \| 60,5 \| 36,0
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	61,6 \| 91,1 \| 59,0 \| 34,6
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	58,9 \| 92,3 \| 54,6 \| 29,8
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	54,1 \| 85,4 \| 51,2 \| 25,9
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	54,5 \| 89,5 \| 49,5 \| 24,5

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-238EX

Paese d'origine: DE, German; Molla di estensione Z-238EX
