Molla di estensione Z-238HX Acciaio per molle Ø 5 x 60 x 353 mm / 270°

Prezzi a scalare - Molla di estensione Z-238HX

Quantità	Prezzo singolo [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	8,0900 EUR
37	8,0900 EUR
75	8,0900 EUR
125	8,0900 EUR
175	8,0900 EUR
250	8,0900 EUR
350	8,0900 EUR

Molla di estensione Acquistare

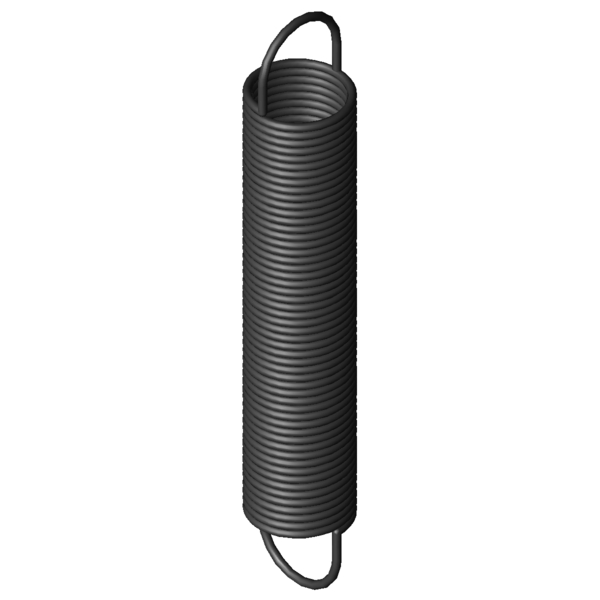

Immagine del prodotto Molla di estensione Z-238HX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-238HX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	60	mm	Diametro esterno delle spire
Dh	69	mm	Diametro minore del cono
L0	353	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	273,75	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	1136,7	mm	Lunghezza massima a carico statico
sn	783,7	mm	Escursione elastica massima a carico statico
Fn	585	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	39,6	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,71	N/mm	Costante della molla
F0	27	N	Forza di precompressione interna
Fntol	28,2	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	1	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	1488,8604	g	Peso dell’articolo
PG	###AT	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-238HX Acciaio per molle Ø 5 x 60 x 353 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-238HX Acciaio per molle Ø 5 x 60 x 353 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-238HX Acciaio per molle Ø 5 x 60 x 353 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-238HX Acciaio per molle Ø 5 x 60 x 353 mm / 270°

calcolo del percorso della forza Molla di estensione Z-238HX

Modulo di richiesta Molla di estensione Z-238HX Acciaio per molle Ø 5 x 60 x 353 mm / 270°

Modulo di richiesta Molla di estensione Z-238HX

Molle di estensione simili per Molla di estensione Z-238HX Acciaio per molle Ø 5 x 60 x 353 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-238HX	EN 10270-1	5	60	353	585	1136,7	783,7	0,71	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	70,8 \| 92,7 \| 70,4 \| 49,3
Z-209JX	60	365	0,39	EN 10270-1	438	1418,8	1053,8	75,3 \| 95,6 \| 74,6 \| 55,7
Z-209HX	60	329	0,45	EN 10270-1	438	1246,2	917,2	79,5 \| 94,4 \| 80,2 \| 64,0
Z-209GX	60	295	0,52	EN 10270-1	438	1092,8	797,8	83,8 \| 91,2 \| 86,6 \| 73,5
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	92,4 \| 96,6 \| 93,5 \| 87,0
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-215X	50	348	0,718	EN 10270-1	532,3	1050,23	702,23	93,1 \| 90,6 \| 90,3 \| 98,5
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	92,4 \| 96,7 \| 93,5 \| 87,0
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	85,0 \| 91,4 \| 87,4 \| 76,1
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	85,9 \| 94,0 \| 87,9 \| 75,8
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	80,8 \| 94,6 \| 81,6 \| 66,3
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	76,5 \| 95,9 \| 75,9 \| 57,6
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	73,5 \| 93,0 \| 73,8 \| 53,6
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	71,3 \| 92,7 \| 71,0 \| 50,2
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	67,9 \| 88,1 \| 68,9 \| 46,7
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	61,4 \| 87,7 \| 60,6 \| 36,0
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	61,4 \| 90,4 \| 59,0 \| 34,6
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	59,4 \| 91,0 \| 56,1 \| 31,3
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	57,1 \| 91,9 \| 52,2 \| 27,3
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	52,2 \| 83,9 \| 49,0 \| 23,9
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	52,7 \| 87,7 \| 47,7 \| 22,6

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-238HX

Paese d'origine: DE, German; Molla di estensione Z-238HX
