Molla di estensione Z-238HI Acciaio per molle Ø 5 x 60 x 353 mm / 180°

Prezzi a scalare - Molla di estensione Z-238HI

Quantità	Prezzo singolo [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	8,0900 EUR
37	8,0900 EUR
75	8,0900 EUR
125	8,0900 EUR
175	8,0900 EUR
250	8,0900 EUR
350	8,0900 EUR

Molla di estensione Acquistare

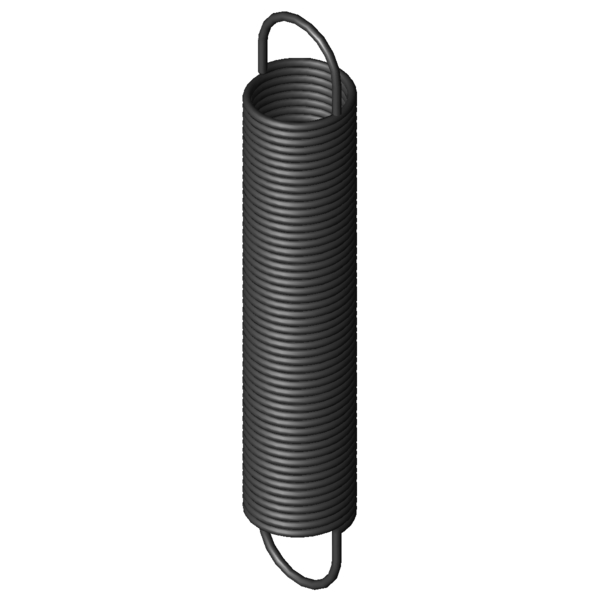

Immagine del prodotto Molla di estensione Z-238HI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-238HI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	60	mm	Diametro esterno delle spire
Dh	69	mm	Diametro minore del cono
L0	353	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	272,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	1133,1	mm	Lunghezza massima a carico statico
sn	780,1	mm	Escursione elastica massima a carico statico
Fn	585	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	40,2	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,72	N/mm	Costante della molla
F0	27	N	Forza di precompressione interna
Fntol	28,2	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	1	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	1482,1539	g	Peso dell’articolo
PG	###AT	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-238HI Acciaio per molle Ø 5 x 60 x 353 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-238HI Acciaio per molle Ø 5 x 60 x 353 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-238HI Acciaio per molle Ø 5 x 60 x 353 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-238HI Acciaio per molle Ø 5 x 60 x 353 mm / 180°

calcolo del percorso della forza Molla di estensione Z-238HI

Modulo di richiesta Molla di estensione Z-238HI Acciaio per molle Ø 5 x 60 x 353 mm / 180°

Modulo di richiesta Molla di estensione Z-238HI

Molle di estensione simili per Molla di estensione Z-238HI Acciaio per molle Ø 5 x 60 x 353 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-238HI	EN 10270-1	5	60	353	585	1133,1	780,1	0,72	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-209KI	60	401	0,35	EN 10270-1	438	1587	1186	70,7 \| 92,7 \| 70,3 \| 49,2
Z-209JI	60	365	0,39	EN 10270-1	438	1414,5	1049,5	75,3 \| 95,6 \| 74,6 \| 55,7
Z-209HI	60	329	0,46	EN 10270-1	438	1242	913	79,5 \| 94,4 \| 80,2 \| 64,0
Z-209GI	60	295	0,53	EN 10270-1	438	1088,5	793,5	83,8 \| 91,2 \| 86,6 \| 73,6
Z-238JI	60	393	0,62	EN 10270-1	585	1289,7	896,7	92,4 \| 96,6 \| 93,5 \| 87,0
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-215I	50	346	0,721	EN 10270-1	532,3	1045,39	699,39	93,1 \| 90,5 \| 90,3 \| 98,5
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	92,4 \| 96,7 \| 93,5 \| 86,9
Z-275I	60	422	0,936	EN 10270-1	774,5	1208,57	786,57	85,0 \| 91,5 \| 87,4 \| 76,2
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	85,8 \| 94,0 \| 87,8 \| 75,7
Z-274I	60	378	1,076	EN 10270-1	774,5	1062,25	684,25	80,9 \| 94,8 \| 81,6 \| 66,3
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	76,4 \| 95,7 \| 75,9 \| 57,6
Z-244I	50	337	1,306	EN 10270-1	707,9	843,04	506,04	73,4 \| 92,9 \| 73,8 \| 53,6
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	71,2 \| 92,5 \| 71,0 \| 50,2
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	67,9 \| 88,3 \| 68,8 \| 46,6
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	61,4 \| 87,8 \| 60,5 \| 36,0
Z-281I	50	362	1,977	EN 10270-1	921,2	787,46	425,46	61,4 \| 90,6 \| 59,0 \| 34,6
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	59,5 \| 91,2 \| 56,0 \| 31,3
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	57,0 \| 91,7 \| 52,2 \| 27,2
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	52,1 \| 83,7 \| 48,9 \| 23,8
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	52,6 \| 87,6 \| 47,7 \| 22,5

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-238HI

Paese d'origine: DE, German; Molla di estensione Z-238HI
