Molla di estensione Z-238EI Acciaio per molle Ø 5 x 60 x 289 mm / 180°

Prezzi a scalare - Molla di estensione Z-238EI

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	6,9200 EUR
37	6,9200 EUR
75	6,9200 EUR
125	6,9200 EUR
175	6,9200 EUR
250	6,9200 EUR
350	6,9200 EUR

Molla di estensione Acquistare

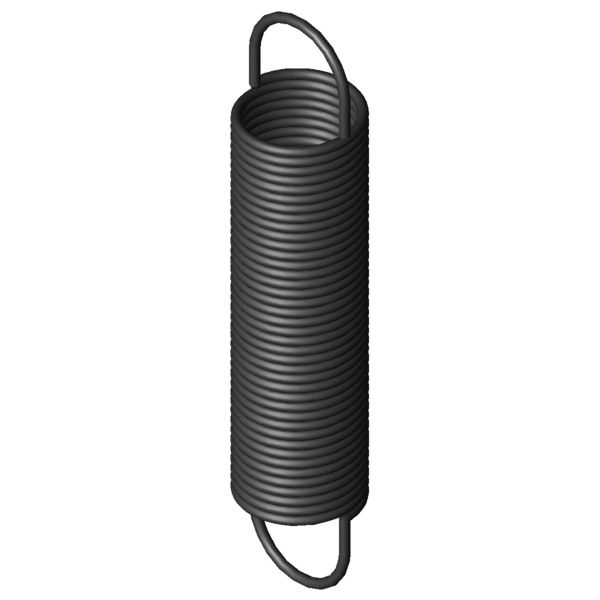

Immagine del prodotto Molla di estensione Z-238EI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-238EI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	60	mm	Diametro esterno delle spire
Dh	69	mm	Diametro minore del cono
L0	289	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	207,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	879,5	mm	Lunghezza massima a carico statico
sn	590,5	mm	Escursione elastica massima a carico statico
Fn	585	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	40,7	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,94	N/mm	Costante della molla
F0	27	N	Forza di precompressione interna
Fntol	28,4	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	1	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	41	gradi	Tolleranza posizione occhiello
Gew	1133,4118	g	Peso dell’articolo
PG	###AQ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-238EI Acciaio per molle Ø 5 x 60 x 289 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-238EI Acciaio per molle Ø 5 x 60 x 289 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-238EI Acciaio per molle Ø 5 x 60 x 289 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-238EI Acciaio per molle Ø 5 x 60 x 289 mm / 180°

calcolo del percorso della forza Molla di estensione Z-238EI

Modulo di richiesta Molla di estensione Z-238EI Acciaio per molle Ø 5 x 60 x 289 mm / 180°

Modulo di richiesta Molla di estensione Z-238EI

Molle di estensione simili per Molla di estensione Z-238EI Acciaio per molle Ø 5 x 60 x 289 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-238EI	EN 10270-1	5	60	289	585	879,5	590,5	0,94	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-209HI	60	329	0,46	EN 10270-1	438	1242	913	70,3 \| 92,6 \| 69,8 \| 48,4
Z-209GI	60	295	0,53	EN 10270-1	438	1088,5	793,5	75,5 \| 96,0 \| 74,6 \| 55,7
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	79,5 \| 94,5 \| 80,2 \| 64,0
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	85,8 \| 94,0 \| 87,8 \| 75,7
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	84,7 \| 90,9 \| 85,8 \| 77,3
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	92,5 \| 97,0 \| 93,5 \| 87,1
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	100,0 \| 100,0 \| 100,0 \| 100,0
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	92,9 \| 90,1 \| 90,3 \| 98,4
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	90,0 \| 95,8 \| 91,4 \| 82,7
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	85,2 \| 92,0 \| 87,4 \| 76,1
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	81,4 \| 92,4 \| 84,0 \| 67,9
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	81,0 \| 95,1 \| 81,6 \| 66,3
Z-243I	50	303	1,503	EN 10270-1	707,9	742,83	439,83	77,7 \| 92,9 \| 78,6 \| 61,6
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	74,5 \| 94,5 \| 74,0 \| 54,8
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	73,3 \| 92,5 \| 73,8 \| 53,6
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	67,8 \| 90,9 \| 67,5 \| 45,0
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	64,4 \| 86,4 \| 64,8 \| 41,9
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	61,6 \| 88,3 \| 60,6 \| 36,0
Z-279I	50	290	2,612	EN 10270-1	921,2	612,08	322,08	61,7 \| 91,3 \| 59,0 \| 34,6
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	59,0 \| 92,6 \| 54,6 \| 29,7
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	54,2 \| 85,6 \| 51,1 \| 25,8
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	54,4 \| 89,3 \| 49,5 \| 24,4

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-238EI

Paese d'origine: DE, German; Molla di estensione Z-238EI
