Molla di estensione Z-238CI Acciaio per molle Ø 5 x 60 x 223 mm / 180°

Prezzi a scalare - Molla di estensione Z-238CI

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	6,2800 EUR
37	6,2800 EUR
75	6,2800 EUR
125	6,2800 EUR
175	6,2800 EUR
250	6,2800 EUR
350	6,2800 EUR

Molla di estensione Acquistare

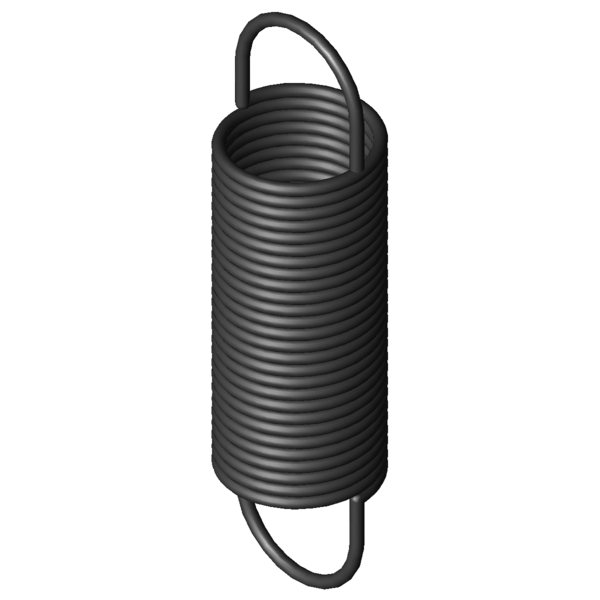

Immagine del prodotto Molla di estensione Z-238CI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-238CI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	60	mm	Diametro esterno delle spire
Dh	69	mm	Diametro minore del cono
L0	223	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	142,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	624	mm	Lunghezza massima a carico statico
sn	401	mm	Escursione elastica massima a carico statico
Fn	585	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	40,2	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,39	N/mm	Costante della molla
F0	27	N	Forza di precompressione interna
Fntol	28,8	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	1	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	32	gradi	Tolleranza posizione occhiello
Gew	784,6697	g	Peso dell’articolo
PG	###AO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-238CI Acciaio per molle Ø 5 x 60 x 223 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-238CI Acciaio per molle Ø 5 x 60 x 223 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-238CI Acciaio per molle Ø 5 x 60 x 223 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-238CI Acciaio per molle Ø 5 x 60 x 223 mm / 180°

calcolo del percorso della forza Molla di estensione Z-238CI

Modulo di richiesta Molla di estensione Z-238CI Acciaio per molle Ø 5 x 60 x 223 mm / 180°

Modulo di richiesta Molla di estensione Z-238CI

Molle di estensione simili per Molla di estensione Z-238CI Acciaio per molle Ø 5 x 60 x 223 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-238CI	EN 10270-1	5	60	223	585	624	401	1,39	89,7 \| 96,0 \| 91,0 \| 82,1

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	73,4 \| 94,6 \| 72,8 \| 52,9
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	79,7 \| 94,8 \| 80,2 \| 64,0
Z-209CI	60	212	0,89	EN 10270-1	438	681,3	469,3	84,9 \| 91,3 \| 85,5 \| 77,9
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	90,0 \| 95,8 \| 91,4 \| 82,7
Z-180I	44	225	1,006	EN 10270-1	436,3	634,3	409,3	81,2 \| 84,1 \| 86,3 \| 73,1
Z-212I	50	252	1,095	EN 10270-1	532,3	712,57	460,57	93,4 \| 91,0 \| 92,6 \| 96,5
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209BI	60	180	1,19	EN 10270-1	438	529,8	349,8	85,7 \| 90,2 \| 81,1 \| 85,8
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	93,1 \| 90,7 \| 93,0 \| 95,8
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	89,7 \| 96,0 \| 91,0 \| 82,1
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	85,7 \| 86,8 \| 84,5 \| 85,7
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	81,0 \| 95,1 \| 81,6 \| 66,2
Z-238BI	60	189	1,86	EN 10270-1	585	487,8	298,8	77,8 \| 91,6 \| 80,6 \| 61,2
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	73,2 \| 92,3 \| 73,8 \| 53,6
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	74,3 \| 94,7 \| 73,8 \| 54,4
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	73,1 \| 92,1 \| 73,8 \| 53,6
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	65,0 \| 89,7 \| 64,6 \| 40,5
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	61,4 \| 85,1 \| 61,4 \| 37,7
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	61,6 \| 91,3 \| 59,0 \| 34,6
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	58,9 \| 92,7 \| 54,4 \| 29,5
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	61,5 \| 91,0 \| 59,0 \| 34,6
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	51,9 \| 84,3 \| 48,3 \| 23,2
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	56,7 \| 91,5 \| 51,8 \| 26,8
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	51,5 \| 84,3 \| 48,0 \| 22,3
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	49,3 \| 85,2 \| 43,6 \| 19,0

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-238CI

Paese d'origine: DE, German; Molla di estensione Z-238CI
