Molla di estensione Z-241I Acciaio per molle Ø 5 x 50 x 237 mm / 180°

Prezzi a scalare - Molla di estensione Z-241I

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	6,2800 EUR
37	6,2800 EUR
75	6,2800 EUR
125	6,2800 EUR
175	6,2800 EUR
250	6,2800 EUR
350	6,2800 EUR

Molla di estensione Acquistare

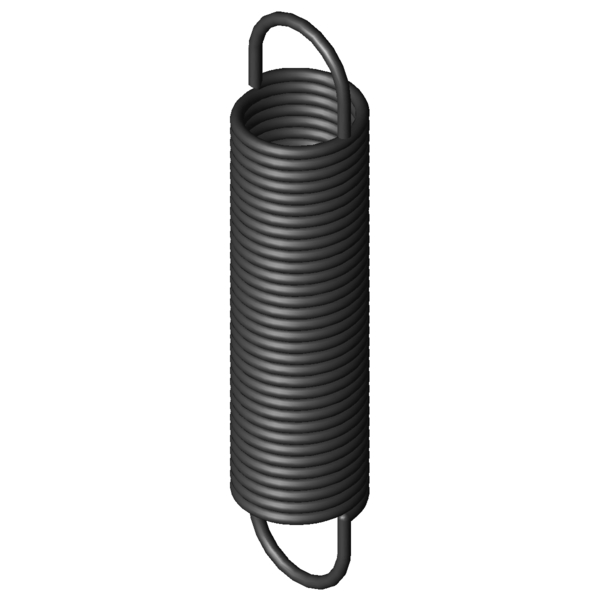

Immagine del prodotto Molla di estensione Z-241I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-241I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	50	mm	Diametro esterno delle spire
Dh	58,3	mm	Diametro minore del cono
L0	237	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	172,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	553,87	mm	Lunghezza massima a carico statico
sn	316,87	mm	Escursione elastica massima a carico statico
Fn	707,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	32,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	2,086	N/mm	Costante della molla
F0	47	N	Forza di precompressione interna
Fntol	33,9	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	35	gradi	Tolleranza posizione occhiello
Gew	773,6953	g	Peso dell’articolo
PG	###AO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-241I Acciaio per molle Ø 5 x 50 x 237 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-241I Acciaio per molle Ø 5 x 50 x 237 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-241I Acciaio per molle Ø 5 x 50 x 237 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-241I Acciaio per molle Ø 5 x 50 x 237 mm / 180°

calcolo del percorso della forza Molla di estensione Z-241I

Modulo di richiesta Molla di estensione Z-241I Acciaio per molle Ø 5 x 50 x 237 mm / 180°

Modulo di richiesta Molla di estensione Z-241I

Molle di estensione simili per Molla di estensione Z-241I Acciaio per molle Ø 5 x 50 x 237 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-241I	EN 10270-1	5	50	237	707,9	553,87	316,87	2,086	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-06I	40	242	0,265	EN 10270-1	214,2	1007,28	765,28	42,6 \| 79,3 \| 35,8 \| 12,5
Z-165AI	43,2	234	0,312	EN 10270-1	238,4	960,34	726,34	45,5 \| 83,0 \| 38,7 \| 14,7
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	61,3 \| 90,8 \| 58,6 \| 34,3
Z-181I	44	249	0,876	EN 10270-1	436,3	718,93	469,93	54,7 \| 86,0 \| 51,6 \| 26,6
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	82,8 \| 91,0 \| 85,4 \| 72,0
Z-180I	44	225	1,006	EN 10270-1	436,3	634,3	409,3	68,3 \| 87,6 \| 69,5 \| 47,7
Z-212I	50	252	1,095	EN 10270-1	532,3	712,57	460,57	72,8 \| 94,7 \| 72,0 \| 51,7
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	78,7 \| 94,3 \| 79,2 \| 62,5
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	79,5 \| 92,5 \| 80,8 \| 65,3
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	84,6 \| 90,6 \| 86,9 \| 76,2
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	85,7 \| 93,6 \| 87,9 \| 75,7
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	100,0 \| 100,0 \| 100,0 \| 100,0
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	93,5 \| 91,3 \| 90,7 \| 98,6
Z-219I	40	236	2,306	EN 10270-1	658,2	497	261	82,9 \| 90,8 \| 85,6 \| 72,2
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	89,6 \| 95,8 \| 91,0 \| 82,1
Z-279I	50	290	2,612	EN 10270-1	921,2	612,08	322,08	70,5 \| 92,3 \| 70,2 \| 48,9
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	80,0 \| 95,0 \| 80,5 \| 64,6
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	73,5 \| 94,6 \| 72,9 \| 53,0
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	64,3 \| 89,2 \| 64,1 \| 39,5
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	52,3 \| 87,3 \| 47,4 \| 22,2
Z-285I	40	236	6,777	EN 10270-1	1134	385,66	149,66	68,6 \| 91,1 \| 68,4 \| 46,1
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	58,6 \| 92,7 \| 53,9 \| 29,1
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	53,1 \| 83,4 \| 50,5 \| 25,4
Z-352I	50	300	9,184	EN 10270-1	1763	470,25	170,25	50,7 \| 83,5 \| 46,9 \| 21,6
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	52,0 \| 87,4 \| 47,0 \| 21,7
Z-351I	50	258	11,187	EN 10270-1	1763	397,75	139,75	49,2 \| 87,8 \| 42,1 \| 17,7
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	44,1 \| 81,5 \| 37,2 \| 13,7

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202085; Molla di estensione Z-241I

Paese d'origine: DE, German; Molla di estensione Z-241I
