Molla di estensione Z-239AI Acciaio per molle Ø 5 x 50 x 172 mm / 180°

Prezzi a scalare - Molla di estensione Z-239AI

Quantità	Prezzo singolo [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	5,7700 EUR
37	5,7700 EUR
75	5,7700 EUR
125	5,7700 EUR
175	5,7700 EUR
250	5,7700 EUR
350	5,7700 EUR

Molla di estensione Acquistare

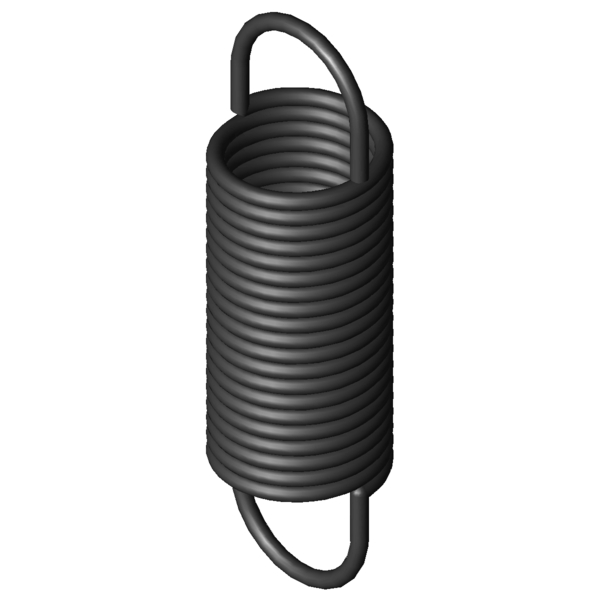

Immagine del prodotto Molla di estensione Z-239AI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-239AI

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	50	mm	Diametro esterno delle spire
Dh	58,3	mm	Diametro minore del cono
L0	172	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	107,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	365,9	mm	Lunghezza massima a carico statico
sn	193,9	mm	Escursione elastica massima a carico statico
Fn	707,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	32,2	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	3,41	N/mm	Costante della molla
F0	47	N	Forza di precompressione interna
Fntol	34,7	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	26	gradi	Tolleranza posizione occhiello
Gew	488,3609	g	Peso dell’articolo
PG	###AM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-239AI Acciaio per molle Ø 5 x 50 x 172 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-239AI Acciaio per molle Ø 5 x 50 x 172 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-239AI Acciaio per molle Ø 5 x 50 x 172 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-239AI Acciaio per molle Ø 5 x 50 x 172 mm / 180°

calcolo del percorso della forza Molla di estensione Z-239AI

Modulo di richiesta Molla di estensione Z-239AI Acciaio per molle Ø 5 x 50 x 172 mm / 180°

Modulo di richiesta Molla di estensione Z-239AI

Molle di estensione simili per Molla di estensione Z-239AI Acciaio per molle Ø 5 x 50 x 172 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-239AI	EN 10270-1	5	50	172	707,9	365,9	193,9	3,41	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-03I	40	179	0,402	EN 10270-1	214,2	682,96	503,96	41,6 \| 78,7 \| 34,4 \| 11,6
Z-165I	43,2	190	0,423	EN 10270-1	238,4	725,5	535,5	42,5 \| 80,3 \| 34,9 \| 12,2
Z-162U-02I	40	158	0,486	EN 10270-1	214,2	574,86	416,86	43,2 \| 77,3 \| 38,4 \| 14,1
Z-164I	43,2	142	0,681	EN 10270-1	238,4	474,62	332,62	47,8 \| 77,7 \| 46,0 \| 19,6
Z-168I	35,2	177	0,825	EN 10270-1	290,5	506,35	329,35	50,4 \| 77,2 \| 50,0 \| 24,2
Z-209BI	60	180	1,19	EN 10270-1	438	529,8	349,8	60,9 \| 89,6 \| 58,7 \| 34,3
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	63,6 \| 89,4 \| 63,0 \| 38,3
Z-179I	44	173	1,482	EN 10270-1	436,3	450,92	277,92	65,9 \| 89,1 \| 65,7 \| 43,0
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	69,4 \| 92,9 \| 68,6 \| 46,6
Z-238BI	60	189	1,86	EN 10270-1	585	487,8	298,8	72,9 \| 91,4 \| 73,8 \| 53,6
Z-178AI	44	145	1,99	EN 10270-1	436,3	352,2	207,2	73,1 \| 84,1 \| 77,6 \| 57,7
Z-209MI	50	162	2,16	EN 10270-1	532,3	395,1	233,1	78,8 \| 94,7 \| 79,2 \| 62,5
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	85,4 \| 94,4 \| 87,3 \| 74,5
Z-217I	40	178	3,395	EN 10270-1	658,2	355,22	177,22	93,1 \| 88,9 \| 92,2 \| 98,3
Z-239AI	50	172	3,41	EN 10270-1	707,9	365,9	193,9	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209LI	50	126	3,55	EN 10270-1	532,3	268,1	142,1	86,5 \| 87,8 \| 74,2 \| 97,5
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	86,4 \| 89,7 \| 82,8 \| 86,7
Z-260HI	60	154	4,6	EN 10270-1	774,5	313,9	159,9	83,4 \| 87,9 \| 86,9 \| 75,4
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	80,1 \| 95,1 \| 80,5 \| 64,6
Z-247I	40	191	5,4	EN 10270-1	873,5	338,87	147,87	76,8 \| 90,0 \| 78,7 \| 61,8
Z-239I	50	132	5,59	EN 10270-1	707,9	250,3	118,3	77,9 \| 92,2 \| 80,5 \| 61,0
Z-246JI	40	156	7,24	EN 10270-1	873,5	266,2	110,2	68,4 \| 90,2 \| 68,9 \| 46,1
Z-306HI	60	162	8,29	EN 10270-1	1122	287,7	125,7	63,5 \| 85,6 \| 64,0 \| 40,9
Z-276HI	50	138	8,46	EN 10270-1	921,2	237,4	99,4	64,6 \| 90,4 \| 64,1 \| 39,4
Z-313JI	50	196	9,38	EN 10270-1	1331	325,1	129,1	61,4 \| 89,0 \| 59,9 \| 35,4
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	57,8 \| 88,9 \| 54,8 \| 29,5
Z-350HI	50	210	15	EN 10270-1	1763	314,2	104,2	51,0 \| 84,4 \| 46,9 \| 21,6
Z-313HI	50	146	15,38	EN 10270-1	1331	224	78	52,1 \| 88,1 \| 46,7 \| 21,4
Z-320JI	40	180	20,45	EN 10270-1	1632	250	70	46,8 \| 85,0 \| 39,7 \| 15,7
Z-380HI	50	227	27,47	EN 10270-1	2515	307,6	80,6	42,0 \| 79,4 \| 34,9 \| 11,7

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-239AI

Paese d'origine: DE, German; Molla di estensione Z-239AI

Immagine del prodotto - Molle a trazione Z-239AI

QR-Code: Molla di estensione Z-239AI
