Sprężyna dociskowa D-206C Stal sprężynowa Ø 1,4 x 22,6 x 157 mm

Ceny progresywne - Sprężyna dociskowa D-206C

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

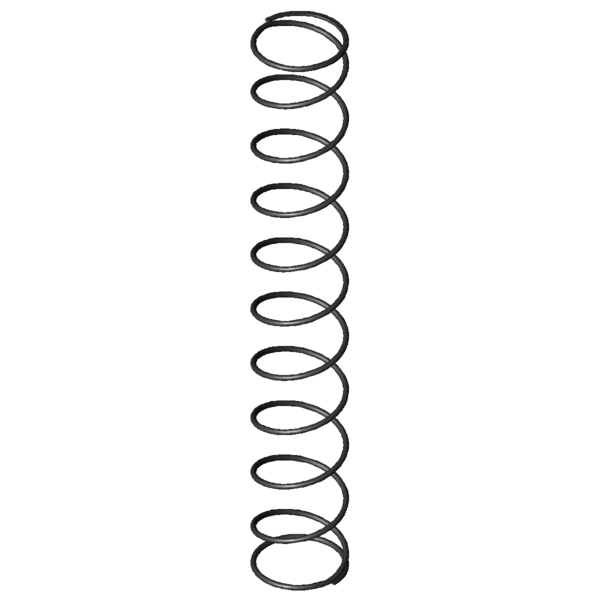

Obraz produktu Sprężyna dociskowa D-206C

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-206C

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,4	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	22,6	mm	Średnia średnica zwoju
De	24	mm	Zewnętrzna średnica zwoju
Dd	20,5	mm	Maksymalna średnica trzpienia
Dh	25,8	mm	Minimalna średnica tulei
L0	157	mm	Długość swobodna
Lk	114	mm	Długość wyboczenia
Fn	47,955	N	Maksymalna siła przy obciążeniu statycznym
Ln	22,63	mm	Minimalna długość przy obciążeniu statycznym
sn	134,37	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	45,61	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	29,2	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	45,13	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	16,379	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	9,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,357	N/mm	Sztywnosc sprezyny
Gew	9,9353	g	Waga artykułu
Fntol	3,02	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	6,44	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-206C Stal sprężynowa Ø 1,4 x 22,6 x 157 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-206C Stal sprężynowa Ø 1,4 x 22,6 x 157 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-206C Stal sprężynowa Ø 1,4 x 22,6 x 157 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-206C Stal sprężynowa Ø 1,4 x 22,6 x 157 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-206C

Formularz zapytania Sprężyna dociskowa D-206C Stal sprężynowa Ø 1,4 x 22,6 x 157 mm

Formularz zapytania Sprężyna dociskowa D-206C

Podobne sprężyny naciskowe do Sprężyna dociskowa D-206C Stal sprężynowa Ø 1,4 x 22,6 x 157 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-206C	EN 10270-1	1,4	24	157	47,955	22,63	134,37	9,5	0,357	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206C	1.4310	1,4	24	157	41,189	22,63	134,37	9,5	0,307	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DE	24	150	0,045	EN 10270-1	5,113	37,03	112,97	49,7 \| 89,0 \| 47,4 \| 12,7
D-145D-04	18,5	157	0,141	EN 10270-1	18,861	23,05	133,95	63,9 \| 82,8 \| 69,5 \| 39,5
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	81,9 \| 93,6 \| 78,1 \| 74,0
D-207JU	22	162	0,324	EN 10270-1	39,058	41,3	120,7	90,1 \| 94,0 \| 85,6 \| 90,7
D-206C	24	157	0,357	EN 10270-1	47,955	22,63	134,37	100,0 \| 100,0 \| 100,0 \| 100,0
D-211A	21,6	165	0,451	EN 10270-1	55,172	42,7	122,3	86,3 \| 90,9 \| 89,0 \| 79,1
D-207J-80	20	152	0,603	EN 10270-1	73,674	29,9	122,1	76,1 \| 91,2 \| 78,0 \| 59,1
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	73,2 \| 90,9 \| 75,2 \| 53,5
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	63,4 \| 81,6 \| 65,8 \| 42,8
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	59,4 \| 85,0 \| 60,1 \| 33,3
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	57,4 \| 82,6 \| 57,2 \| 32,4
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	55,9 \| 81,6 \| 57,1 \| 29,1
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	56,5 \| 85,5 \| 56,7 \| 27,1
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	53,5 \| 79,5 \| 55,1 \| 25,9
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	55,9 \| 87,5 \| 56,1 \| 24,0
D-243	22	135	1,63	EN 10270-1	156,48	39	96	51,8 \| 82,6 \| 51,0 \| 21,9
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	50,0 \| 79,5 \| 53,1 \| 17,5
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	48,2 \| 79,8 \| 48,8 \| 16,1
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	47,3 \| 79,8 \| 48,7 \| 13,3
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	43,7 \| 76,0 \| 43,9 \| 11,1

Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-206C

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-206C
