Sprężyna dociskowa D-239A-05 Stal sprężynowa Ø 2 x 23 x 139,5 mm

Ceny progresywne - Sprężyna dociskowa D-239A-05

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

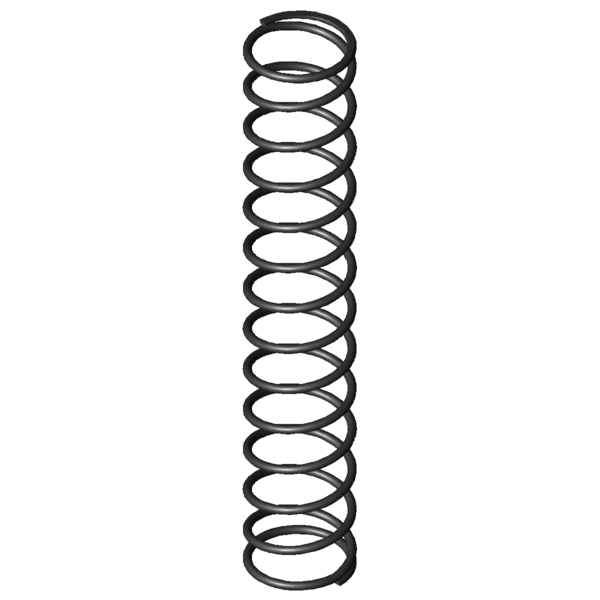

Obraz produktu Sprężyna dociskowa D-239A-05

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-239A-05

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	23	mm	Średnia średnica zwoju
De	25	mm	Zewnętrzna średnica zwoju
Dd	20,2	mm	Maksymalna średnica trzpienia
Dh	26,5	mm	Minimalna średnica tulei
L0	139,5	mm	Długość swobodna
Lk	84,7	mm	Długość wyboczenia
Fn	110,434	N	Maksymalna siła przy obciążeniu statycznym
Ln	36,46	mm	Minimalna długość przy obciążeniu statycznym
sn	103,04	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	106,436	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	40,19	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	47,36	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	11	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,072	N/mm	Sztywnosc sprezyny
Gew	26,0181	g	Waga artykułu
Fntol	6,12	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	6,06	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	4,16	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-239A-05 Stal sprężynowa Ø 2 x 23 x 139,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-239A-05 Stal sprężynowa Ø 2 x 23 x 139,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-239A-05 Stal sprężynowa Ø 2 x 23 x 139,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-239A-05 Stal sprężynowa Ø 2 x 23 x 139,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-239A-05

Formularz zapytania Sprężyna dociskowa D-239A-05 Stal sprężynowa Ø 2 x 23 x 139,5 mm

Formularz zapytania Sprężyna dociskowa D-239A-05

Podobne sprężyny naciskowe do Sprężyna dociskowa D-239A-05 Stal sprężynowa Ø 2 x 23 x 139,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-239A-05	EN 10270-1	2	25	139,5	110,434	36,46	103,04	12,5	1,072	86,2 \| 96,5 \| 84,3 \| 77,9
VD-239A-05	1.4310	2	25	139,5	94,851	36,46	103,04	12,5	0,921	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DE	24	150	0,045	EN 10270-1	5,113	37,03	112,97	42,7 \| 76,3 \| 46,4 \| 5,4
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	59,7 \| 87,3 \| 60,0 \| 31,6
D-180L	20	130	0,335	EN 10270-1	37,101	19,14	110,86	57,4 \| 77,7 \| 63,3 \| 31,2
D-206C	24	157	0,357	EN 10270-1	47,955	22,63	134,37	58,3 \| 80,1 \| 62,6 \| 32,4
D-207M-01	28	130	0,427	EN 10270-1	45,373	23,71	106,29	71,9 \| 90,9 \| 73,8 \| 51,1
D-236D	27	125	0,719	EN 10270-1	59,213	42,7	82,3	87,4 \| 97,5 \| 78,5 \| 86,2
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	86,2 \| 96,5 \| 84,3 \| 77,9
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	85,6 \| 93,8 \| 87,0 \| 75,8
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	93,4 \| 89,9 \| 96,8 \| 93,6
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	82,8 \| 100,0 \| 80,4 \| 68,0
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	85,8 \| 91,5 \| 82,0 \| 83,8
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	82,6 \| 87,4 \| 86,4 \| 74,1
D-243	22	135	1,63	EN 10270-1	156,48	39	96	80,2 \| 89,2 \| 83,7 \| 67,6
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	66,1 \| 87,1 \| 66,9 \| 44,3
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	62,9 \| 85,3 \| 63,4 \| 39,9
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	52,5 \| 86,1 \| 48,7 \| 22,6
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	55,6 \| 85,3 \| 54,6 \| 26,9
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	54,3 \| 86,1 \| 57,1 \| 19,8
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	49,6 \| 84,4 \| 46,8 \| 17,5
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	50,7 \| 86,1 \| 50,7 \| 15,3
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	46,7 \| 78,3 \| 43,2 \| 18,6
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	45,1 \| 78,3 \| 41,7 \| 15,3

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-239A-05

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-239A-05
