Sprężyna dociskowa D-207M-01 Stal sprężynowa Ø 1,6 x 26,4 x 130 mm

Ceny progresywne - Sprężyna dociskowa D-207M-01

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

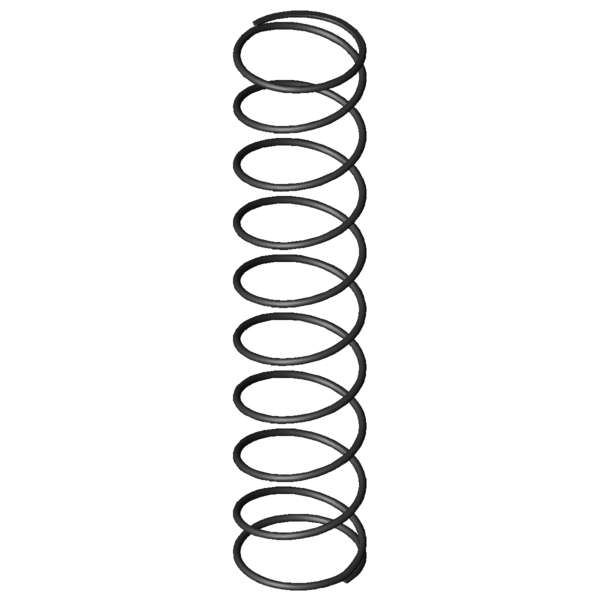

Obraz produktu Sprężyna dociskowa D-207M-01

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207M-01

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1	-	N	Siła sprężyny z napięciem wstępnym
L1	-	mm	Długość sprężyny z napięciem wstępnym
s1	-	mm	Ugięcie sprężyny z napięciem wstępnym
F2	-	N	Siła sprężyny obciążonej siłą
L2	-	mm	Długość sprężyny obciążonej siłą
s2	-	mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di	-	mm	Wewnętrzna średnica zwoju
D	26,4	mm	Średnia średnica zwoju
De	28	mm	Zewnętrzna średnica zwoju
Dd	24	mm	Maksymalna średnica trzpienia
Dh	29,5	mm	Minimalna średnica tulei
L0	130	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	45,373	N	Maksymalna siła przy obciążeniu statycznym
Ln	23,71	mm	Minimalna długość przy obciążeniu statycznym
sn	106,29	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	43,897	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	27,17	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	61,04	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	15,106	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt	-	szt.	Całkowita ilość zwojów
R	0,427	N/mm	Sztywnosc sprezyny
Gew	13,8406	g	Waga artykułu
Fntol	3,6	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,58	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	6,84	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol	-	N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol	-	N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207M-01 Stal sprężynowa Ø 1,6 x 26,4 x 130 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207M-01 Stal sprężynowa Ø 1,6 x 26,4 x 130 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207M-01 Stal sprężynowa Ø 1,6 x 26,4 x 130 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207M-01 Stal sprężynowa Ø 1,6 x 26,4 x 130 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207M-01

Formularz zapytania Sprężyna dociskowa D-207M-01 Stal sprężynowa Ø 1,6 x 26,4 x 130 mm

Formularz zapytania Sprężyna dociskowa D-207M-01

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207M-01 Stal sprężynowa Ø 1,6 x 26,4 x 130 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207M-01	EN 10270-1	1,6	28	130	45,373	23,71	106,29	8,5	0,427	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207M-01	1.4310	1,6	28	130	38,97	23,71	106,29	8,5	0,367	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	77,4 \| 91,3 \| 79,2 \| 61,9
D-207JN	26,5	105	0,388	EN 10270-1	32,1	22,34	82,66	85,0 \| 89,7 \| 74,3 \| 91,0
D-207M-01	28	130	0,427	EN 10270-1	45,373	23,71	106,29	100,0 \| 100,0 \| 100,0 \| 100,0
D-207M	28	106	0,66	EN 10270-1	59,064	16,47	89,53	79,7 \| 93,8 \| 80,5 \| 64,7
D-236D	27	125	0,719	EN 10270-1	59,213	42,7	82,3	75,7 \| 90,9 \| 77,0 \| 59,3
D-237A	27	135	0,835	EN 10270-1	81,487	37,36	97,64	71,9 \| 90,9 \| 73,8 \| 51,1
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	69,0 \| 87,3 \| 70,8 \| 48,9
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	65,4 \| 87,5 \| 69,0 \| 39,8
D-237	27	135	1,227	EN 10270-1	125,245	32,95	102,05	63,9 \| 90,9 \| 66,1 \| 34,8
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	51,8 \| 82,3 \| 50,6 \| 22,6
D-271	27,5	115	2,996	EN 10270-1	233,713	37	78	48,1 \| 83,6 \| 46,4 \| 14,2
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	46,5 \| 80,4 \| 46,1 \| 13,0
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	43,8 \| 81,9 \| 37,9 \| 11,6
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	46,8 \| 81,6 \| 48,6 \| 10,1
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	42,4 \| 79,9 \| 38,3 \| 8,9
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	40,4 \| 78,7 \| 34,1 \| 8,4
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	44,3 \| 81,9 \| 43,2 \| 7,8
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	35,9 \| 78,9 \| 24,0 \| 4,7

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207M-01

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207M-01
