Sprężyna dociskowa D-207M Stal sprężynowa Ø 1,6 x 26,4 x 106 mm

Ceny progresywne - Sprężyna dociskowa D-207M

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

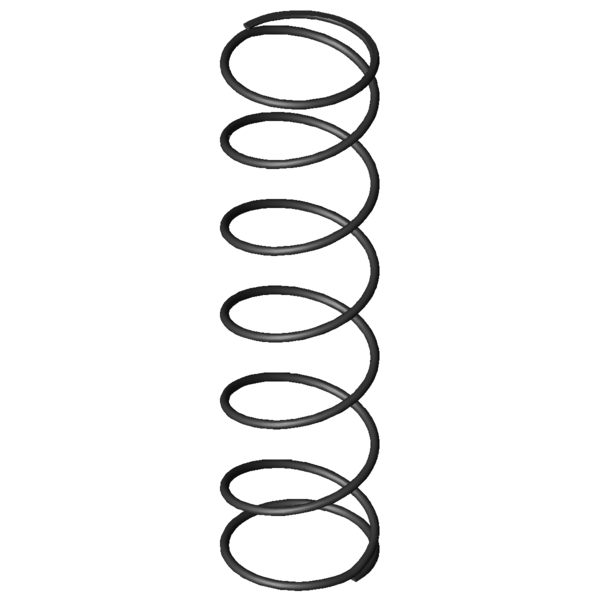

Obraz produktu Sprężyna dociskowa D-207M

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207M

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	26,4	mm	Średnia średnica zwoju
De	28	mm	Zewnętrzna średnica zwoju
Dd	24	mm	Maksymalna średnica trzpienia
Dh	29,5	mm	Minimalna średnica tulei
L0	106	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	59,064	N	Maksymalna siła przy obciążeniu statycznym
Ln	16,47	mm	Minimalna długość przy obciążeniu statycznym
sn	89,53	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	57,589	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	18,71	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	31,1	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	18,982	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,66	N/mm	Sztywnosc sprezyny
Gew	9,8861	g	Waga artykułu
Fntol	4,09	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,07	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	4,86	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207M Stal sprężynowa Ø 1,6 x 26,4 x 106 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207M Stal sprężynowa Ø 1,6 x 26,4 x 106 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207M Stal sprężynowa Ø 1,6 x 26,4 x 106 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207M Stal sprężynowa Ø 1,6 x 26,4 x 106 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207M

Formularz zapytania Sprężyna dociskowa D-207M Stal sprężynowa Ø 1,6 x 26,4 x 106 mm

Formularz zapytania Sprężyna dociskowa D-207M

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207M Stal sprężynowa Ø 1,6 x 26,4 x 106 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207M	EN 10270-1	1,6	28	106	59,064	16,47	89,53	5,5	0,66	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207M	1.4310	1,6	28	106	50,73	16,47	89,53	5,5	0,567	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DD	24	101	0,067	EN 10270-1	5,046	25,67	75,33	45,9 \| 81,2 \| 46,3 \| 10,2
D-207JN	26,5	105	0,388	EN 10270-1	32,1	22,34	82,66	76,0 \| 95,8 \| 73,3 \| 58,9
D-207M	28	106	0,66	EN 10270-1	59,064	16,47	89,53	100,0 \| 100,0 \| 100,0 \| 100,0
D-236D	27	125	0,719	EN 10270-1	59,213	42,7	82,3	91,5 \| 87,1 \| 95,8 \| 91,7
D-232G	30	107	0,867	EN 10270-1	77,051	18,13	88,87	85,9 \| 93,8 \| 88,0 \| 76,1
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	83,8 \| 88,5 \| 87,5 \| 75,5
D-268A-05	32	100	1,55	EN 10270-1	96,538	37,72	62,28	63,3 \| 81,9 \| 65,4 \| 42,6
D-239A-04	25	95,5	1,576	EN 10270-1	109,425	26,07	69,43	64,7 \| 86,5 \| 65,8 \| 41,9
D-236	27	88,5	1,897	EN 10270-1	125,184	22,5	66	60,6 \| 86,6 \| 60,5 \| 34,8
D-268D	31	103	2,022	EN 10270-1	142,546	32,52	70,48	58,8 \| 83,8 \| 60,1 \| 32,6
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	55,7 \| 83,9 \| 56,0 \| 27,2
D-271	27,5	115	2,996	EN 10270-1	233,713	37	78	54,3 \| 84,8 \| 56,2 \| 22,0
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	52,0 \| 80,1 \| 55,7 \| 20,1
D-288Z-22	33	108	3,596	EN 10270-1	252,141	37,88	70,13	49,3 \| 78,8 \| 50,9 \| 18,3
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	46,7 \| 80,1 \| 46,3 \| 13,8
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	45,1 \| 81,0 \| 41,4 \| 13,0
D-288Z-33	28	97	6,213	EN 10270-1	374,616	36,71	60,29	44,6 \| 81,6 \| 41,6 \| 10,6
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	38,9 \| 77,3 \| 30,4 \| 9,1

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207M

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207M
