Sprężyna dociskowa D-288Z-22 Stal sprężynowa Ø 3 x 30 x 108 mm

Ceny progresywne - Sprężyna dociskowa D-288Z-22

Ilość Cena jednostkowa [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Sprężyna dociskowa Kupić

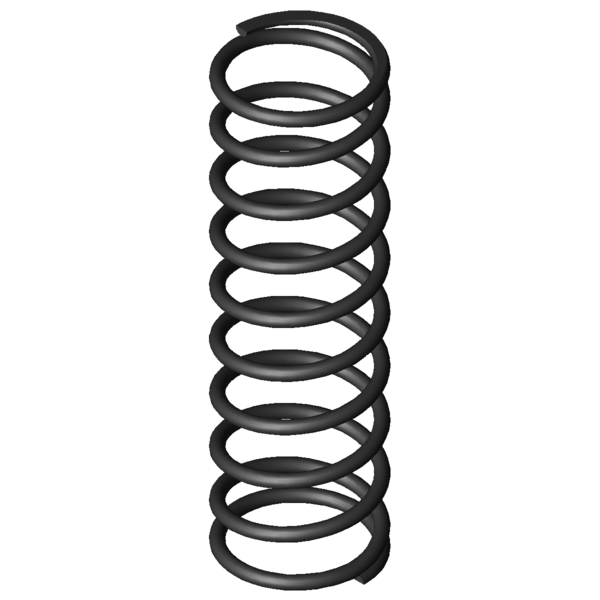

Obraz produktu Sprężyna dociskowa D-288Z-22
Obraz produktu Sprężyna dociskowa D-288Z-22
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z-22

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 3 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 30 mm Średnia średnica zwoju
De 33 mm Zewnętrzna średnica zwoju
Dd 26,2 mm Maksymalna średnica trzpienia
Dh 34,2 mm Minimalna średnica tulei
L0 108 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 252,141 N Maksymalna siła przy obciążeniu statycznym
Ln 37,88 mm Minimalna długość przy obciążeniu statycznym
sn 70,13 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 240,653 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 41,07 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 34,62 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 12,353 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 8,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 3,596 N/mm Sztywnosc sprezyny
Gew 55,2934 g Waga artykułu
Fntol 14,05 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 13,88 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,5 mm (+/-) Tolerancja średnicy zwoju
L0tol 2,86 mm (+/-) Tolerancja długości swobodnej sprężyny
PG M - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z-22 Stal sprężynowa Ø 3 x 30 x 108 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z-22 Stal sprężynowa Ø 3 x 30 x 108 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z-22 Stal sprężynowa Ø 3 x 30 x 108 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-22 Stal sprężynowa Ø 3 x 30 x 108 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-22

Formularz zapytania Sprężyna dociskowa D-288Z-22 Stal sprężynowa Ø 3 x 30 x 108 mm

Formularz zapytania Sprężyna dociskowa D-288Z-22

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z-22 Stal sprężynowa Ø 3 x 30 x 108 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-288Z-22 EN 10270-1 3 33 108 252,141 37,88 70,13 8,5 3,596 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-22 1.4310 3 33 108 216,563 37,88 70,13 8,5 3,088 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-206A-21 34 103 0,09 EN 10270-1 6,029 36,28 66,72 43,7 | 79,7 | 48,8 | 2,5
D-207JB 35,5 115 0,239 EN 10270-1 23,039 18,43 96,57 42,2 | 79,0 | 40,9 | 6,6
D-207JG 34 107 0,273 EN 10270-1 24,343 17,88 89,12 44,6 | 82,0 | 44,2 | 7,6
D-207JN 26,5 105 0,388 EN 10270-1 32,1 22,34 82,66 45,1 | 75,8 | 48,8 | 10,8
D-207M 28 106 0,66 EN 10270-1 59,064 16,47 89,53 49,3 | 78,8 | 50,9 | 18,3
D-232G 30 107 0,867 EN 10270-1 77,051 18,13 88,87 54,1 | 83,3 | 54,7 | 24,1
D-234N 30 115 0,874 EN 10270-1 76,264 27,7 87,3 54,5 | 83,8 | 55,3 | 24,3
D-234H 34 120 0,904 EN 10270-1 90,15 20,32 99,68 54,3 | 84,6 | 53,1 | 25,2
D-268A-05 32 100 1,55 EN 10270-1 96,538 37,72 62,28 65,9 | 91,0 | 63,5 | 43,1
D-268D 31 103 2,022 EN 10270-1 142,546 32,52 70,48 75,1 | 90,9 | 78,0 | 56,3
D-265 34,5 110 2,208 EN 10270-1 183,271 27 83 77,5 | 92,4 | 78,6 | 61,4
D-288K-12 33 100 2,842 EN 10270-1 187,134 34,15 65,85 86,1 | 95,3 | 84,1 | 79,0
D-288N 30 118 3,275 EN 10270-1 259,987 38,63 79,37 91,9 | 91,9 | 92,7 | 91,1
D-288Z-22 33 108 3,596 EN 10270-1 252,141 37,88 70,13 100,0 | 100,0 | 100,0 | 100,0
D-298D 33 96 4,749 EN 10270-1 266,616 39,86 56,14 85,7 | 94,2 | 87,3 | 75,7
D-301A 28,2 113 5,064 EN 10270-1 279,165 57,88 55,12 82,3 | 91,6 | 84,5 | 71,0
D-313J-05 31,6 92 9,17 EN 10270-1 443,507 43,64 48,36 63,4 | 88,1 | 62,9 | 39,2
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 64,0 | 85,6 | 68,0 | 38,4
D-313J-10 28,6 109 9,523 EN 10270-1 507,228 55,73 53,27 63,4 | 89,7 | 62,8 | 37,8
D-334A-04 27 112 17,148 EN 10270-1 797,726 65,48 46,52 51,5 | 84,4 | 49,0 | 21,0
D-339Q 32 97,7 21,144 EN 10270-1 830,558 58,42 39,28 48,3 | 84,7 | 43,2 | 17,0
D-359A-05 34 127 21,756 EN 10270-1 1043,672 79,03 47,97 47,8 | 80,7 | 46,3 | 16,5
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 48,4 | 82,5 | 47,0 | 15,7
D-359A-04 34 107 26,107 EN 10270-1 1030,618 67,52 39,48 46,5 | 85,4 | 40,4 | 13,8
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 44,0 | 79,0 | 40,3 | 12,6
D-362A 30 110 30,185 EN 10270-1 700,862 86,78 23,22 43,2 | 83,0 | 34,5 | 11,9
D-359A-03 34 88 32,634 EN 10270-1 1043,672 56,02 31,98 41,8 | 79,5 | 34,9 | 11,0
D-364R-49 33,6 125 39,687 EN 10270-1 1609,108 84,46 40,55 41,7 | 79,4 | 36,7 | 9,1
D-387 38,3 110 57,618 EN 10270-1 2098,612 73,58 36,42 38,5 | 77,3 | 32,0 | 6,2
Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288Z-22

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-288Z-22

Obraz produktu - Sprezyny naciskowe D-288Z-22

Obraz produktu - Sprezyny naciskowe D-288Z-22

QR-Code: Sprężyna dociskowa D-288Z-22
