Sprężyna dociskowa D-207JB Stal sprężynowa Ø 1,5 x 34 x 115 mm

Ceny progresywne - Sprężyna dociskowa D-207JB

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

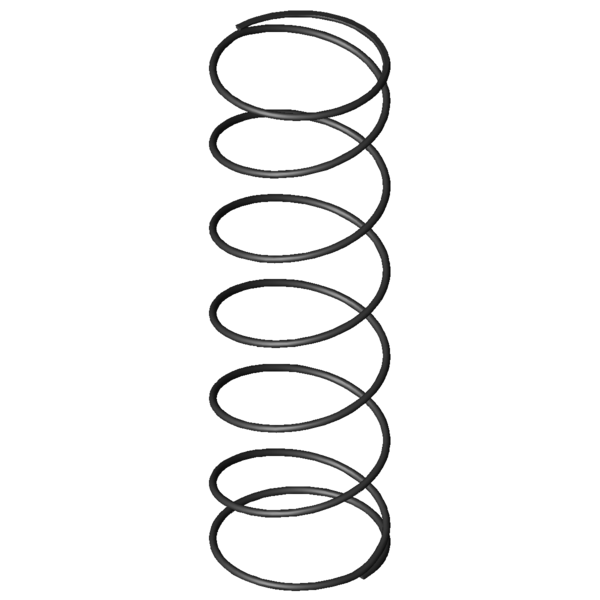

Obraz produktu Sprężyna dociskowa D-207JB

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JB

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	34	mm	Średnia średnica zwoju
De	35,5	mm	Zewnętrzna średnica zwoju
Dd	31	mm	Maksymalna średnica trzpienia
Dh	36,8	mm	Minimalna średnica tulei
L0	115	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	23,039	N	Maksymalna siła przy obciążeniu statycznym
Ln	18,43	mm	Minimalna długość przy obciążeniu statycznym
sn	96,57	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	22,183	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	22,02	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	83,34	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	20,636	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,239	N/mm	Sztywnosc sprezyny
Gew	11,1903	g	Waga artykułu
Fntol	3,45	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,32	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1	mm	(+/-) Tolerancja średnicy zwoju
L0tol	11,5	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JB Stal sprężynowa Ø 1,5 x 34 x 115 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JB Stal sprężynowa Ø 1,5 x 34 x 115 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JB Stal sprężynowa Ø 1,5 x 34 x 115 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JB Stal sprężynowa Ø 1,5 x 34 x 115 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JB

Formularz zapytania Sprężyna dociskowa D-207JB Stal sprężynowa Ø 1,5 x 34 x 115 mm

Formularz zapytania Sprężyna dociskowa D-207JB

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JB Stal sprężynowa Ø 1,5 x 34 x 115 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JB	EN 10270-1	1,5	35,5	115	23,039	18,43	96,57	5,5	0,239	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JB	1.4310	1,5	35,5	115	19,788	18,43	96,57	5,5	0,205	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-206A-21	34	103	0,09	EN 10270-1	6,029	36,28	66,72	59,5 \| 92,9 \| 47,6 \| 37,9
D-207JB	35,5	115	0,239	EN 10270-1	23,039	18,43	96,57	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JG	34	107	0,273	EN 10270-1	24,343	17,88	89,12	92,4 \| 96,3 \| 93,5 \| 87,3
D-234N	30	115	0,874	EN 10270-1	76,264	27,7	87,3	58,0 \| 86,5 \| 60,3 \| 27,3
D-234H	34	120	0,904	EN 10270-1	90,15	20,32	99,68	58,8 \| 88,9 \| 61,2 \| 26,4
D-265	34,5	110	2,208	EN 10270-1	183,271	27	83	48,1 \| 84,3 \| 49,3 \| 10,8
D-288Z-13	37	131	2,47	EN 10270-1	227,331	38,96	92,04	46,8 \| 77,9 \| 52,7 \| 9,7
D-288K-12	33	100	2,842	EN 10270-1	187,134	34,15	65,85	42,2 \| 77,8 \| 40,3 \| 8,4
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	43,8 \| 78,5 \| 45,5 \| 7,3
D-288Z-22	33	108	3,596	EN 10270-1	252,141	37,88	70,13	42,2 \| 79,0 \| 40,9 \| 6,6
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	45,1 \| 77,1 \| 52,2 \| 6,2
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	37,4 \| 74,9 \| 32,7 \| 4,7
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	40,0 \| 72,9 \| 44,0 \| 3,1
D-327	36	120	9,364	EN 10270-1	667,955	48,66	71,34	39,5 \| 77,3 \| 38,7 \| 2,5
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	33,3 \| 72,0 \| 25,3 \| 2,5
D-339N-05	41	115	10,107	EN 10270-1	607,933	54,85	60,15	36,2 \| 73,3 \| 33,0 \| 2,4
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	33,0 \| 72,1 \| 25,9 \| 1,1

Liczba podobnych metalowych sprężyn: 16

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JB

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207JB
