Sprężyna dociskowa D-288Z-13 Stal sprężynowa Ø 3 x 34 x 131 mm

Ceny progresywne - Sprężyna dociskowa D-288Z-13

Ilość	Cena jednostkowa [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Sprężyna dociskowa Kupić

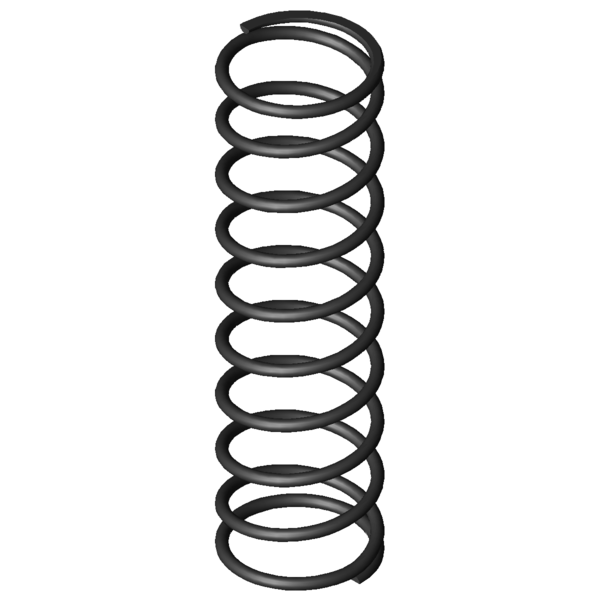

Obraz produktu Sprężyna dociskowa D-288Z-13

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z-13

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	34	mm	Średnia średnica zwoju
De	37	mm	Zewnętrzna średnica zwoju
Dd	30,1	mm	Maksymalna średnica trzpienia
Dh	38,5	mm	Minimalna średnica tulei
L0	131	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	227,331	N	Maksymalna siła przy obciążeniu statycznym
Ln	38,96	mm	Minimalna długość przy obciążeniu statycznym
sn	92,04	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	218,126	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	42,69	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	44,75	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	15,059	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,47	N/mm	Sztywnosc sprezyny
Gew	62,6658	g	Waga artykułu
Fntol	12,91	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	12,77	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	3,85	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	N	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z-13 Stal sprężynowa Ø 3 x 34 x 131 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z-13 Stal sprężynowa Ø 3 x 34 x 131 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z-13 Stal sprężynowa Ø 3 x 34 x 131 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-13 Stal sprężynowa Ø 3 x 34 x 131 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-13

Formularz zapytania Sprężyna dociskowa D-288Z-13 Stal sprężynowa Ø 3 x 34 x 131 mm

Formularz zapytania Sprężyna dociskowa D-288Z-13

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z-13 Stal sprężynowa Ø 3 x 34 x 131 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z-13	EN 10270-1	3	37	131	227,331	38,96	92,04	8,5	2,47	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-13	1.4310	3	37	131	195,254	38,96	92,04	8,5	2,121	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JB	35,5	115	0,239	EN 10270-1	23,039	18,43	96,57	46,8 \| 77,9 \| 52,7 \| 9,7
D-234H	34	120	0,904	EN 10270-1	90,15	20,32	99,68	62,0 \| 83,4 \| 66,0 \| 36,6
D-263F	38	134	0,946	EN 10270-1	105,429	22,52	111,48	64,1 \| 89,5 \| 64,5 \| 38,3
D-263X	42	141	1,174	EN 10270-1	135,864	25,27	115,73	68,4 \| 88,1 \| 69,6 \| 47,5
D-288N-10	30	135	1,886	EN 10270-1	135,858	62,96	72,04	78,6 \| 90,5 \| 69,0 \| 76,4
D-288Z-13	37	131	2,47	EN 10270-1	227,331	38,96	92,04	100,0 \| 100,0 \| 100,0 \| 100,0
D-290	43,2	125	3,035	EN 10270-1	288,652	29,89	95,12	86,9 \| 91,6 \| 87,8 \| 81,4
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	79,9 \| 95,3 \| 80,0 \| 64,4
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	70,8 \| 88,5 \| 73,3 \| 50,7
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	65,2 \| 88,4 \| 65,3 \| 41,9
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	61,8 \| 90,7 \| 62,5 \| 32,3
D-327	36	120	9,364	EN 10270-1	667,955	48,66	71,34	56,7 \| 88,0 \| 55,8 \| 26,4
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	48,4 \| 83,7 \| 44,4 \| 17,2
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	45,0 \| 80,3 \| 41,5 \| 13,2
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	43,7 \| 82,9 \| 37,0 \| 11,4
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	44,5 \| 79,9 \| 42,6 \| 11,0
D-357	37	110	22,86	EN 10270-1	1157,61	59,36	50,64	43,2 \| 81,3 \| 37,3 \| 10,8
D-364R-93	39	152	27,214	EN 10270-1	1285,185	104,78	47,22	40,2 \| 77,0 \| 34,5 \| 9,1
D-364M	38	113	28,585	EN 10270-1	1194,538	71,21	41,79	40,1 \| 79,4 \| 32,2 \| 8,6
D-364R-09	39	152	30,004	EN 10270-1	1845,233	90,5	61,5	41,8 \| 77,6 \| 39,6 \| 8,2
D-364R-08	39	127	36,005	EN 10270-1	1843,433	75,8	51,2	40,7 \| 81,2 \| 34,0 \| 6,9

Liczba podobnych metalowych sprężyn: 20
