Sprężyna dociskowa D-207JF Stal sprężynowa Ø 1,5 x 32,5 x 69,1 mm

Ceny progresywne - Sprężyna dociskowa D-207JF

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

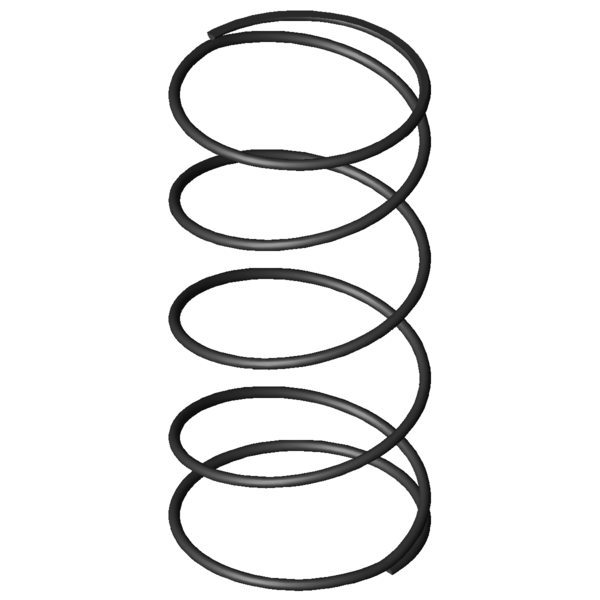

Obraz produktu Sprężyna dociskowa D-207JF

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JF

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	32,5	mm	Średnia średnica zwoju
De	34	mm	Zewnętrzna średnica zwoju
Dd	30	mm	Maksymalna średnica trzpienia
Dh	35,2	mm	Minimalna średnica tulei
L0	69,1	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	24,308	N	Maksymalna siła przy obciążeniu statycznym
Ln	12,47	mm	Minimalna długość przy obciążeniu statycznym
sn	56,63	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	23,403	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	14,58	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	48,14	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	19,314	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,429	N/mm	Sztywnosc sprezyny
Gew	7,8442	g	Waga artykułu
Fntol	3,64	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,51	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1	mm	(+/-) Tolerancja średnicy zwoju
L0tol	5,9	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JF Stal sprężynowa Ø 1,5 x 32,5 x 69,1 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JF Stal sprężynowa Ø 1,5 x 32,5 x 69,1 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JF Stal sprężynowa Ø 1,5 x 32,5 x 69,1 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JF Stal sprężynowa Ø 1,5 x 32,5 x 69,1 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JF

Formularz zapytania Sprężyna dociskowa D-207JF Stal sprężynowa Ø 1,5 x 32,5 x 69,1 mm

Formularz zapytania Sprężyna dociskowa D-207JF

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JF Stal sprężynowa Ø 1,5 x 32,5 x 69,1 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JF	EN 10270-1	1,5	34	69,1	24,308	12,47	56,63	3,5	0,429	92,3 \| 96,2 \| 93,5 \| 87,3
VD-207JF	1.4310	1,5	34	69,1	20,878	12,47	56,63	3,5	0,369	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-206A-20	34	54	0,174	EN 10270-1	5,872	20,21	33,79	57,6 \| 90,5 \| 41,9 \| 40,5
D-207JA	35,5	74,5	0,375	EN 10270-1	23,124	12,82	61,68	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JF	34	69,1	0,429	EN 10270-1	24,308	12,47	56,63	92,3 \| 96,2 \| 93,5 \| 87,3
D-207L	28	68,5	1,037	EN 10270-1	58,942	11,65	56,85	67,9 \| 91,7 \| 70,4 \| 41,4
D-234M	30	76	1,35	EN 10270-1	76,502	19,33	56,67	58,2 \| 85,8 \| 61,1 \| 27,8
D-232F	30	69,1	1,363	EN 10270-1	76,642	12,85	56,25	62,5 \| 90,5 \| 65,5 \| 31,5
D-234G	34	78,1	1,421	EN 10270-1	90,551	14,39	63,71	58,8 \| 88,7 \| 61,2 \| 26,4
D-264B	34,5	71,5	2,208	EN 10270-1	105,979	23,5	48	50,4 \| 84,4 \| 49,8 \| 17,0
D-268C	31	69	3,126	EN 10270-1	144,385	22,81	46,19	45,8 \| 80,0 \| 45,5 \| 12,0
D-264	34,5	71,5	3,47	EN 10270-1	182,514	18,9	52,6	48,1 \| 84,4 \| 49,0 \| 10,8
D-288Z-21	33	72,5	5,557	EN 10270-1	254,919	26,63	45,88	42,9 \| 80,1 \| 41,7 \| 6,7
D-288M	30	70,7	5,658	EN 10270-1	260,136	24,72	45,98	42,0 \| 77,7 \| 41,7 \| 6,6
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	38,0 \| 75,2 \| 33,5 \| 5,1
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	39,2 \| 76,0 \| 37,1 \| 4,6
D-313J-04	31,6	72,2	10,393	EN 10270-1	341,411	39,35	32,85	36,5 \| 75,9 \| 30,0 \| 3,6
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	35,6 \| 75,1 \| 28,1 \| 3,6
D-329B	35	76	12,506	EN 10270-1	433,681	41,32	34,68	37,3 \| 78,0 \| 30,8 \| 3,0
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	33,3 \| 72,7 \| 24,6 \| 2,6

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JF

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207JF
