Sprężyna dociskowa D-288Z-21 Stal sprężynowa Ø 3 x 30 x 72,5 mm

Ceny progresywne - Sprężyna dociskowa D-288Z-21

Ilość	Cena jednostkowa [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Sprężyna dociskowa Kupić

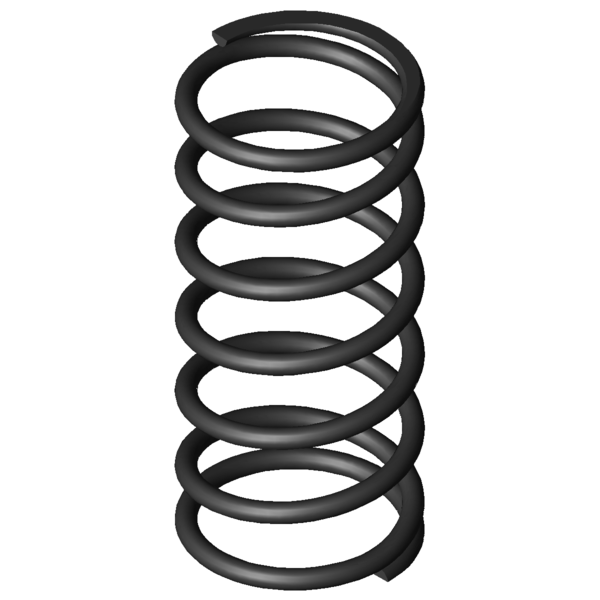

Obraz produktu Sprężyna dociskowa D-288Z-21

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z-21

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	30	mm	Średnia średnica zwoju
De	33	mm	Zewnętrzna średnica zwoju
Dd	26,2	mm	Maksymalna średnica trzpienia
Dh	34,2	mm	Minimalna średnica tulei
L0	72,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	254,919	N	Maksymalna siła przy obciążeniu statycznym
Ln	26,63	mm	Minimalna długość przy obciążeniu statycznym
sn	45,88	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	243,389	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	28,7	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	22,22	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	12,636	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	5,557	N/mm	Sztywnosc sprezyny
Gew	39,4953	g	Waga artykułu
Fntol	15,09	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	14,92	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,03	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	L	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z-21 Stal sprężynowa Ø 3 x 30 x 72,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z-21 Stal sprężynowa Ø 3 x 30 x 72,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z-21 Stal sprężynowa Ø 3 x 30 x 72,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-21 Stal sprężynowa Ø 3 x 30 x 72,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-21

Formularz zapytania Sprężyna dociskowa D-288Z-21 Stal sprężynowa Ø 3 x 30 x 72,5 mm

Formularz zapytania Sprężyna dociskowa D-288Z-21

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z-21 Stal sprężynowa Ø 3 x 30 x 72,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z-21	EN 10270-1	3	33	72,5	254,919	26,63	45,88	5,5	5,557	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-21	1.4310	3	33	72,5	218,949	26,63	45,88	5,5	4,773	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JA	35,5	74,5	0,375	EN 10270-1	23,124	12,82	61,68	42,9 \| 80,1 \| 41,7 \| 6,7
D-207JF	34	69,1	0,429	EN 10270-1	24,308	12,47	56,63	44,6 \| 80,8 \| 45,3 \| 7,7
D-207L	28	68,5	1,037	EN 10270-1	58,942	11,65	56,85	49,4 \| 77,6 \| 51,9 \| 18,7
D-234M	30	76	1,35	EN 10270-1	76,502	19,33	56,67	54,7 \| 84,3 \| 55,5 \| 24,3
D-232F	30	69,1	1,363	EN 10270-1	76,642	12,85	56,25	54,1 \| 82,1 \| 55,8 \| 24,5
D-234G	34	78,1	1,421	EN 10270-1	90,551	14,39	63,71	55,0 \| 85,5 \| 53,8 \| 25,6
D-264B	34,5	71,5	2,208	EN 10270-1	105,979	23,5	48	67,0 \| 92,5 \| 68,6 \| 39,7
D-268C	31	69	3,126	EN 10270-1	144,385	22,81	46,19	75,0 \| 90,8 \| 78,0 \| 56,3
D-264	34,5	71,5	3,47	EN 10270-1	182,514	18,9	52,6	78,1 \| 92,5 \| 79,4 \| 62,4
D-270	27,5	74,5	4,631	EN 10270-1	233,849	24	50,5	87,5 \| 88,0 \| 91,3 \| 83,3
D-288Z-21	33	72,5	5,557	EN 10270-1	254,919	26,63	45,88	100,0 \| 100,0 \| 100,0 \| 100,0
D-288M	30	70,7	5,658	EN 10270-1	260,136	24,72	45,98	97,0 \| 93,9 \| 98,9 \| 98,2
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	85,7 \| 94,0 \| 87,5 \| 75,7
D-313J-04	31,6	72,2	10,393	EN 10270-1	341,411	39,35	32,85	73,2 \| 92,9 \| 73,1 \| 53,5
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	67,8 \| 88,5 \| 68,6 \| 46,3
D-329B	35	76	12,506	EN 10270-1	433,681	41,32	34,68	66,6 \| 88,2 \| 67,2 \| 44,4
D-326	36	79,5	14,471	EN 10270-1	653,91	34,31	45,19	64,4 \| 86,0 \| 68,7 \| 38,4
D-313J-08	28,6	74,6	14,601	EN 10270-1	521,957	38,85	35,75	63,5 \| 89,1 \| 63,4 \| 38,1
D-329B-01	30	70	22,828	EN 10270-1	724,851	38,25	31,75	54,7 \| 87,5 \| 52,2 \| 24,3
D-356	37	75	35,329	EN 10270-1	1168,001	41,94	33,06	48,2 \| 82,0 \| 46,9 \| 15,7
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	45,9 \| 82,3 \| 40,2 \| 15,2
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	44,8 \| 83,6 \| 38,1 \| 12,8
D-361A	30	72	47,941	EN 10270-1	654,697	58,34	13,66	43,1 \| 83,4 \| 34,4 \| 11,6
D-339R-10	27	70	48,9	EN 10270-1	1105,598	47,39	22,61	43,1 \| 81,7 \| 36,2 \| 11,4
D-364L	38	70	49,375	EN 10270-1	1191,939	45,86	24,14	42,5 \| 79,3 \| 37,0 \| 11,3
D-364R-04	39	76	60,008	EN 10270-1	1764,728	46,59	29,41	41,9 \| 77,2 \| 39,3 \| 9,3

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288Z-21

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-288Z-21
