Sprężyna dociskowa D-207JQ Stal sprężynowa Ø 1,5 x 20,5 x 33,3 mm

Ceny progresywne - Sprężyna dociskowa D-207JQ

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

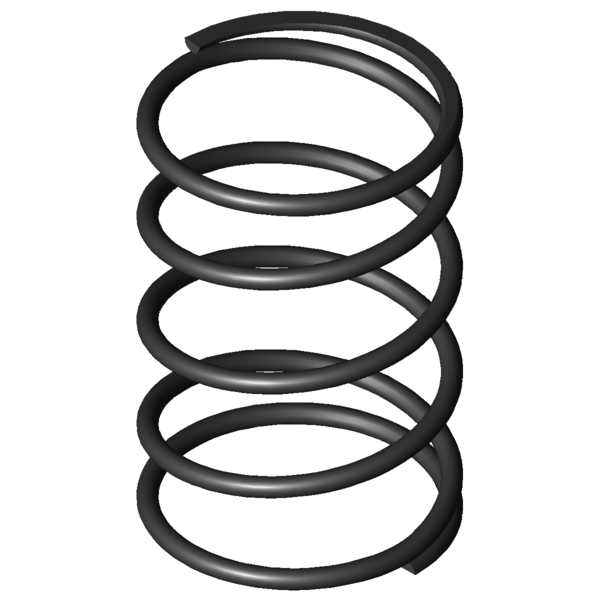

Obraz produktu Sprężyna dociskowa D-207JQ

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JQ

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	20,5	mm	Średnia średnica zwoju
De	22	mm	Zewnętrzna średnica zwoju
Dd	18,2	mm	Maksymalna średnica trzpienia
Dh	23,1	mm	Minimalna średnica tulei
L0	33,3	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	39,432	N	Maksymalna siła przy obciążeniu statycznym
Ln	10,25	mm	Minimalna długość przy obciążeniu statycznym
sn	23,05	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	37,715	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	11,25	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	18,06	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	9,086	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,71	N/mm	Sztywnosc sprezyny
Gew	4,9479	g	Waga artykułu
Fntol	4,03	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,01	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JQ Stal sprężynowa Ø 1,5 x 20,5 x 33,3 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JQ Stal sprężynowa Ø 1,5 x 20,5 x 33,3 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JQ Stal sprężynowa Ø 1,5 x 20,5 x 33,3 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JQ Stal sprężynowa Ø 1,5 x 20,5 x 33,3 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JQ

Formularz zapytania Sprężyna dociskowa D-207JQ Stal sprężynowa Ø 1,5 x 20,5 x 33,3 mm

Formularz zapytania Sprężyna dociskowa D-207JQ

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JQ Stal sprężynowa Ø 1,5 x 20,5 x 33,3 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JQ	EN 10270-1	1,5	22	33,3	39,432	10,25	23,05	3,5	1,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JQ	1.4310	1,5	22	33,3	33,868	10,25	23,05	3,5	1,469	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DG	21	31,4	0,232	EN 10270-1	4,642	11,35	20,05	49,5 \| 85,5 \| 49,4 \| 13,5
D-145DA	24	28,5	0,239	EN 10270-1	4,754	8,63	19,87	48,1 \| 81,3 \| 49,1 \| 14,0
D-180Y-01	19	32	1,271	EN 10270-1	29,689	8,64	23,36	83,3 \| 88,6 \| 87,0 \| 74,3
D-207JQ	22	33,3	1,71	EN 10270-1	39,432	10,25	23,05	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-70	20	38	2,327	EN 10270-1	65,234	9,97	28,03	79,2 \| 92,8 \| 71,3 \| 73,5
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	72,7 \| 90,3 \| 73,8 \| 54,1
D-213	17,6	34	4,657	EN 10270-1	104,087	11,65	22,35	64,9 \| 90,6 \| 67,4 \| 36,7
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	63,5 \| 90,6 \| 66,2 \| 33,7
D-239B	22	36,7	5,821	EN 10270-1	139,423	12,75	23,95	60,1 \| 88,6 \| 62,3 \| 29,4
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	56,8 \| 85,4 \| 55,6 \| 29,4
D-274A	22,5	40	9,044	EN 10270-1	167,817	21,45	18,56	50,4 \| 80,3 \| 52,0 \| 18,9
D-273A-02	24	37,5	11,44	EN 10270-1	250,547	15,6	21,9	50,2 \| 80,2 \| 55,4 \| 15,0
D-288F	22,7	34	12,305	EN 10270-1	135,878	22,96	11,04	45,3 \| 83,5 \| 38,5 \| 13,9
D-274	22,5	36	14,212	EN 10270-1	291,853	15,47	20,54	48,9 \| 83,4 \| 51,3 \| 12,0
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	42,9 \| 79,6 \| 37,1 \| 12,0
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	44,2 \| 81,3 \| 39,8 \| 11,6
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	41,6 \| 80,1 \| 36,8 \| 7,9
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	38,0 \| 79,3 \| 30,2 \| 4,6
D-304	23,2	33,5	38,151	EN 10270-1	538,84	19,38	14,12	39,7 \| 80,4 \| 34,3 \| 4,5

Liczba podobnych metalowych sprężyn: 18
