Sprężyna dociskowa D-212B Stal sprężynowa Ø 1,6 x 18,2 x 29 mm

Ceny progresywne - Sprężyna dociskowa D-212B

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

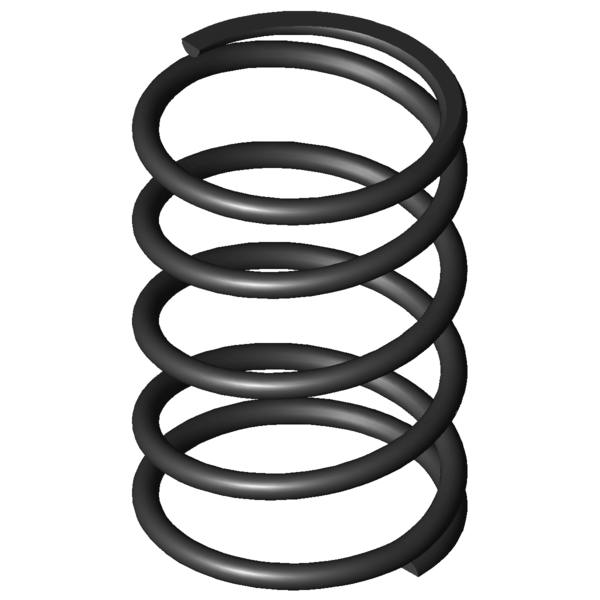

Obraz produktu Sprężyna dociskowa D-212B

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-212B

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	18,2	mm	Średnia średnica zwoju
De	19,8	mm	Zewnętrzna średnica zwoju
Dd	15,9	mm	Maksymalna średnica trzpienia
Dh	20,8	mm	Minimalna średnica tulei
L0	29	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	58,706	N	Maksymalna siła przy obciążeniu statycznym
Ln	10,45	mm	Minimalna długość przy obciążeniu statycznym
sn	18,55	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	56,07	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	11,28	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	12,23	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	7,829	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	3,164	N/mm	Sztywnosc sprezyny
Gew	4,998	g	Waga artykułu
Fntol	4,95	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,91	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,29	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-212B Stal sprężynowa Ø 1,6 x 18,2 x 29 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-212B Stal sprężynowa Ø 1,6 x 18,2 x 29 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-212B Stal sprężynowa Ø 1,6 x 18,2 x 29 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-212B Stal sprężynowa Ø 1,6 x 18,2 x 29 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-212B

Formularz zapytania Sprężyna dociskowa D-212B Stal sprężynowa Ø 1,6 x 18,2 x 29 mm

Formularz zapytania Sprężyna dociskowa D-212B

Podobne sprężyny naciskowe do Sprężyna dociskowa D-212B Stal sprężynowa Ø 1,6 x 18,2 x 29 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-212B	EN 10270-1	1,6	19,8	29	58,706	10,45	18,55	3,5	3,164	100,0 \| 100,0 \| 100,0 \| 100,0
VD-212B	1.4310	1,6	19,8	29	50,422	10,45	18,55	3,5	2,718	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DG	21	31,4	0,232	EN 10270-1	4,642	11,35	20,05	46,9 \| 83,0 \| 50,2 \| 7,3
D-180Y-01	19	32	1,271	EN 10270-1	29,689	8,64	23,36	64,5 \| 88,2 \| 65,0 \| 40,2
D-180M-10	17	31,5	1,53	EN 10270-1	35,788	8,11	23,39	67,6 \| 84,3 \| 70,1 \| 48,3
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	84,9 \| 90,3 \| 84,4 \| 80,1
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	89,9 \| 91,8 \| 83,0 \| 94,8
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	100,0 \| 100,0 \| 100,0 \| 100,0
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	73,4 \| 91,0 \| 66,7 \| 62,4
D-217B	17	28,7	5,223	EN 10270-1	96,948	10,14	18,56	78,6 \| 94,9 \| 80,3 \| 60,6
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	76,4 \| 90,7 \| 79,5 \| 58,9
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	70,0 \| 92,1 \| 70,6 \| 47,2
D-247A	20,5	27	7,355	EN 10270-1	105,929	12,6	14,4	66,5 \| 89,9 \| 66,5 \| 43,0
D-248	18	30	11,37	EN 10270-1	195,564	12,8	17,2	59,5 \| 89,2 \| 61,4 \| 27,8
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	51,0 \| 81,7 \| 49,0 \| 22,3
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	53,7 \| 88,1 \| 51,4 \| 21,5
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	51,7 \| 81,8 \| 51,8 \| 21,5
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	48,2 \| 82,7 \| 47,3 \| 14,7
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	45,8 \| 84,1 \| 41,8 \| 11,4
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	42,7 \| 83,3 \| 35,8 \| 9,0
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	42,6 \| 80,7 \| 38,6 \| 8,5
D-303B	23,2	28	38,151	EN 10270-1	329,007	19,38	8,62	39,2 \| 77,3 \| 32,2 \| 8,3
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	41,6 \| 82,0 \| 35,0 \| 7,8

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-212B

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-212B
