Sprężyna dociskowa D-217B Stal sprężynowa Ø 1,6 x 15,4 x 28,7 mm

Ceny progresywne - Sprężyna dociskowa D-217B

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

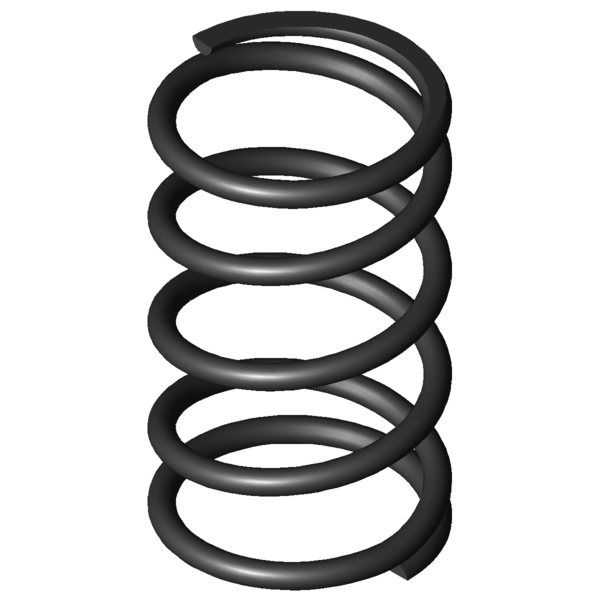

Obraz produktu Sprężyna dociskowa D-217B

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-217B

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	15,4	mm	Średnia średnica zwoju
De	17	mm	Zewnętrzna średnica zwoju
Dd	13,2	mm	Maksymalna średnica trzpienia
Dh	17,9	mm	Minimalna średnica tulei
L0	28,7	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	96,948	N	Maksymalna siła przy obciążeniu statycznym
Ln	10,14	mm	Minimalna długość przy obciążeniu statycznym
sn	18,56	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	93,439	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	10,81	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	6,37	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	7,743	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	5,223	N/mm	Sztywnosc sprezyny
Gew	4,2291	g	Waga artykułu
Fntol	6	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	5,95	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,87	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-217B Stal sprężynowa Ø 1,6 x 15,4 x 28,7 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-217B Stal sprężynowa Ø 1,6 x 15,4 x 28,7 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-217B Stal sprężynowa Ø 1,6 x 15,4 x 28,7 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-217B Stal sprężynowa Ø 1,6 x 15,4 x 28,7 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-217B

Formularz zapytania Sprężyna dociskowa D-217B Stal sprężynowa Ø 1,6 x 15,4 x 28,7 mm

Formularz zapytania Sprężyna dociskowa D-217B

Podobne sprężyny naciskowe do Sprężyna dociskowa D-217B Stal sprężynowa Ø 1,6 x 15,4 x 28,7 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-217B	EN 10270-1	1,6	17	28,7	96,948	10,14	18,56	3,5	5,223	100,0 \| 100,0 \| 100,0 \| 100,0
VD-217B	1.4310	1,6	17	28,7	83,268	10,14	18,56	3,5	4,486	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-180M-10	17	31,5	1,53	EN 10270-1	35,788	8,11	23,39	58,7 \| 88,7 \| 58,1 \| 29,3
D-206D-01	17,4	34,3	2,73	EN 10270-1	68,658	9,15	25,15	71,4 \| 89,6 \| 72,3 \| 52,3
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	72,0 \| 91,6 \| 67,1 \| 57,4
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	78,6 \| 94,9 \| 80,3 \| 60,6
D-207J-01	16,5	23,3	4,366	EN 10270-1	59,979	9,56	13,74	80,7 \| 90,7 \| 67,9 \| 83,6
D-207J-31	14	28	4,401	EN 10270-1	62,329	13,84	14,16	81,9 \| 91,2 \| 70,3 \| 84,3
D-206E	15	25,8	4,445	EN 10270-1	75,197	8,88	16,92	86,0 \| 88,5 \| 84,4 \| 85,1
D-217B	17	28,7	5,223	EN 10270-1	96,948	10,14	18,56	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	96,8 \| 94,6 \| 98,6 \| 97,3
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	86,6 \| 93,6 \| 88,3 \| 77,9
D-248	18	30	11,37	EN 10270-1	195,564	12,8	17,2	69,0 \| 90,0 \| 71,1 \| 45,9
D-252A-33	15	28,5	14,132	EN 10270-1	173,539	16,22	12,28	62,4 \| 89,2 \| 61,0 \| 37,0
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	60,1 \| 83,8 \| 60,9 \| 35,6
D-257C	14	28,5	17,151	EN 10270-1	202,481	16,69	11,81	57,8 \| 87,2 \| 55,8 \| 30,5
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	54,1 \| 85,3 \| 51,7 \| 25,3
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	53,2 \| 81,9 \| 53,6 \| 24,2
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	50,0 \| 83,9 \| 47,4 \| 18,8
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	44,6 \| 82,1 \| 37,7 \| 14,1
D-288T	17	33	39,762	EN 10270-1	392,291	23,13	9,87	44,5 \| 81,4 \| 38,9 \| 13,1
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	45,5 \| 84,2 \| 39,2 \| 13,0
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	44,1 \| 81,0 \| 39,3 \| 12,2
D-288Z-61	17	34,3	54,677	EN 10270-1	525,502	24,69	9,61	41,2 \| 79,0 \| 35,1 \| 9,6
D-313AB	17	32	73,904	EN 10270-1	424,875	26,25	5,75	38,0 \| 79,9 \| 26,9 \| 7,1

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-217B

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-217B
