Sprężyna dociskowa D-207JX Stal sprężynowa Ø 1,5 x 17 x 59,5 mm

Ceny progresywne - Sprężyna dociskowa D-207JX

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

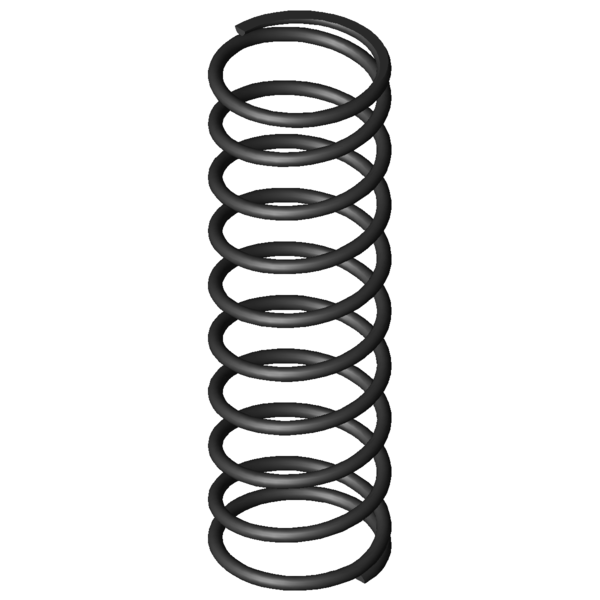

Obraz produktu Sprężyna dociskowa D-207JX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JX

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	17	mm	Średnia średnica zwoju
De	18,5	mm	Zewnętrzna średnica zwoju
Dd	14,7	mm	Maksymalna średnica trzpienia
Dh	19,5	mm	Minimalna średnica tulei
L0	59,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	49,423	N	Maksymalna siła przy obciążeniu statycznym
Ln	19,48	mm	Minimalna długość przy obciążeniu statycznym
sn	40,02	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	47,115	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	21,35	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	28,75	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	6,824	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,235	N/mm	Sztywnosc sprezyny
Gew	7,8332	g	Waga artykułu
Fntol	3,67	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,63	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,37	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JX Stal sprężynowa Ø 1,5 x 17 x 59,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JX Stal sprężynowa Ø 1,5 x 17 x 59,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JX Stal sprężynowa Ø 1,5 x 17 x 59,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JX Stal sprężynowa Ø 1,5 x 17 x 59,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JX

Formularz zapytania Sprężyna dociskowa D-207JX Stal sprężynowa Ø 1,5 x 17 x 59,5 mm

Formularz zapytania Sprężyna dociskowa D-207JX

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JX Stal sprężynowa Ø 1,5 x 17 x 59,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JX	EN 10270-1	1,5	18,5	59,5	49,423	19,48	40,02	8,5	1,235	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JX	1.4310	1,5	18,5	59,5	42,449	19,48	40,02	8,5	1,061	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	56,6 \| 86,1 \| 55,8 \| 28,0
D-206D-14	20,4	58	1,037	EN 10270-1	46,269	13,4	44,6	89,8 \| 93,8 \| 91,7 \| 84,0
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	90,1 \| 90,8 \| 90,1 \| 89,4
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	100,0 \| 100,0 \| 100,0 \| 100,0
D-212D	19,8	66	1,303	EN 10270-1	58,892	20,8	45,2	91,2 \| 92,4 \| 86,2 \| 94,8
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	89,3 \| 95,0 \| 89,4 \| 83,4
D-247D-07	20	65	1,553	EN 10270-1	26,437	47,97	17,03	71,3 \| 86,3 \| 48,0 \| 79,6
D-206D-02	17,4	53,9	1,737	EN 10270-1	71,437	12,78	41,12	82,3 \| 92,7 \| 83,3 \| 71,1
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	68,8 \| 90,0 \| 71,1 \| 45,3
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	65,4 \| 87,1 \| 68,4 \| 40,8
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	59,8 \| 88,4 \| 62,1 \| 28,9
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	57,1 \| 88,8 \| 56,2 \| 26,4
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	57,9 \| 86,6 \| 60,7 \| 26,4
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	56,5 \| 84,4 \| 59,4 \| 25,8
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	53,2 \| 87,1 \| 51,7 \| 20,9
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	53,1 \| 85,1 \| 53,7 \| 20,4
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	49,1 \| 81,3 \| 51,9 \| 14,1
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	47,6 \| 85,8 \| 46,0 \| 10,8
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	43,6 \| 79,6 \| 41,6 \| 9,5

Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JX
