Sprężyna dociskowa D-250 Stal sprężynowa Ø 2 x 16 x 68 mm

Ceny progresywne - Sprężyna dociskowa D-250

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

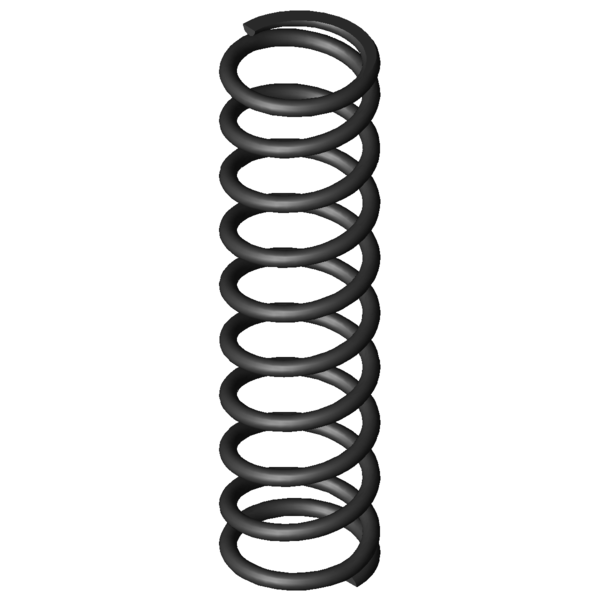

Obraz produktu Sprężyna dociskowa D-250

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-250

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	16	mm	Średnia średnica zwoju
De	18	mm	Zewnętrzna średnica zwoju
Dd	13,5	mm	Maksymalna średnica trzpienia
Dh	18,6	mm	Minimalna średnica tulei
L0	68	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	194,995	N	Maksymalna siła przy obciążeniu statycznym
Ln	26,35	mm	Minimalna długość przy obciążeniu statycznym
sn	41,65	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	163,393	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	33,1	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	13,36	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	7,765	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	4,682	N/mm	Sztywnosc sprezyny
Gew	13,1066	g	Waga artykułu
Fntol	9,66	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	9,54	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,3	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,41	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-250 Stal sprężynowa Ø 2 x 16 x 68 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-250 Stal sprężynowa Ø 2 x 16 x 68 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-250 Stal sprężynowa Ø 2 x 16 x 68 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-250 Stal sprężynowa Ø 2 x 16 x 68 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-250

Formularz zapytania Sprężyna dociskowa D-250 Stal sprężynowa Ø 2 x 16 x 68 mm

Formularz zapytania Sprężyna dociskowa D-250

Podobne sprężyny naciskowe do Sprężyna dociskowa D-250 Stal sprężynowa Ø 2 x 16 x 68 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-250	EN 10270-1	2	18	68	194,995	26,35	41,65	8,5	4,682	100,0 \| 100,0 \| 100,0 \| 100,0
VD-250	1.4310	2	18	68	167,48	26,35	41,65	8,5	4,021	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	43,8 \| 81,0 \| 43,1 \| 7,4
D-145F	17	68,1	0,452	EN 10270-1	26,2	10,16	57,94	44,6 \| 81,4 \| 42,7 \| 9,7
D-180Y-03	19	75	0,523	EN 10270-1	30,138	17,4	57,6	45,9 \| 82,6 \| 43,9 \| 11,2
D-180M-12	17	72,8	0,63	EN 10270-1	35,617	16,27	56,53	47,3 \| 82,6 \| 46,0 \| 13,5
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	54,8 \| 83,2 \| 57,6 \| 23,6
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	57,9 \| 86,6 \| 60,7 \| 26,4
D-212D	19,8	66	1,303	EN 10270-1	58,892	20,8	45,2	59,4 \| 89,3 \| 61,2 \| 27,8
D-247D-07	20	65	1,553	EN 10270-1	26,437	47,97	17,03	51,9 \| 95,2 \| 27,2 \| 33,2
D-215	17,6	77,5	1,918	EN 10270-1	103,841	23,35	54,15	64,9 \| 88,5 \| 65,1 \| 41,0
D-217D	17	72,4	1,924	EN 10270-1	96,92	22,03	50,37	65,6 \| 89,5 \| 66,2 \| 41,1
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	69,1 \| 92,9 \| 69,8 \| 44,6
D-232R	16	64	3,248	EN 10270-1	115,94	28,3	35,7	77,7 \| 91,0 \| 72,6 \| 69,4
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	94,9 \| 98,1 \| 95,4 \| 91,2
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	100,0 \| 100,0 \| 100,0 \| 100,0
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	93,6 \| 95,2 \| 87,9 \| 97,7
D-263P-02	15	68	8,429	EN 10270-1	248,008	38,58	29,42	73,9 \| 91,4 \| 74,6 \| 55,5
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	72,0 \| 88,5 \| 73,9 \| 53,6
D-287A	15	67,5	11,014	EN 10270-1	108,931	57,61	9,89	56,6 \| 87,5 \| 39,8 \| 42,5
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	64,9 \| 89,0 \| 64,8 \| 41,0
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	60,6 \| 85,3 \| 60,5 \| 36,1
D-287	15	67,5	16,3	EN 10270-1	439,336	40,55	26,95	56,9 \| 87,5 \| 54,5 \| 28,7
D-288X-07	19,4	64	19,443	EN 10270-1	540,504	36,2	27,8	53,6 \| 85,3 \| 51,4 \| 24,1
D-288S-10	18,9	65	23,084	EN 10270-1	498,612	43,4	21,6	51,1 \| 87,4 \| 45,5 \| 20,3
D-288Z-63	17	70,4	24,058	EN 10270-1	527,47	48,48	21,93	50,1 \| 85,9 \| 44,8 \| 19,5
D-313A-30	18,6	65	27,856	EN 10270-1	570,285	44,53	20,47	47,8 \| 85,0 \| 41,7 \| 16,8
D-313A-07	19,5	64	29,146	EN 10270-1	607,524	43,16	20,84	46,5 \| 82,3 \| 41,1 \| 16,1
D-313AD	17	70	30,109	EN 10270-1	447,868	55,13	14,87	46,6 \| 84,7 \| 39,6 \| 15,5
D-313Q	18	58,3	60,321	EN 10270-1	763,612	45,64	12,66	38,7 \| 80,4 \| 28,0 \| 7,8
D-339D	20	64,4	67,023	EN 10270-1	917,411	50,71	13,69	37,4 \| 78,2 \| 27,1 \| 7,0

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-250

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-250
