Sprężyna dociskowa D-207K Stal sprężynowa Ø 1,5 x 12,3 x 23 mm

Ceny progresywne - Sprężyna dociskowa D-207K

Ilość Cena jednostkowa [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Sprężyna dociskowa Kupić

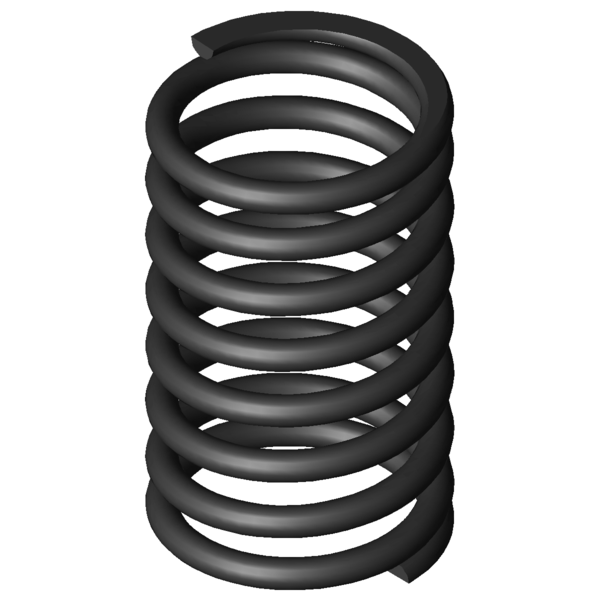

Obraz produktu Sprężyna dociskowa D-207K
Obraz produktu Sprężyna dociskowa D-207K
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207K

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,5 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 12,3 mm Średnia średnica zwoju
De 13,8 mm Zewnętrzna średnica zwoju
Dd 10,2 mm Maksymalna średnica trzpienia
Dh 14,4 mm Minimalna średnica tulei
L0 23 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 35,354 N Maksymalna siła przy obciążeniu statycznym
Ln 14,71 mm Minimalna długość przy obciążeniu statycznym
sn 8,29 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 31,169 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 15,69 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 7,29 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 3,308 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 6,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 4,264 N/mm Sztywnosc sprezyny
Gew 4,588 g Waga artykułu
Fntol 4,65 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 4,59 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,35 mm (+/-) Tolerancja średnicy zwoju
L0tol 0,97 mm (+/-) Tolerancja długości swobodnej sprężyny
PG F - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207K Stal sprężynowa Ø 1,5 x 12,3 x 23 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207K Stal sprężynowa Ø 1,5 x 12,3 x 23 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207K Stal sprężynowa Ø 1,5 x 12,3 x 23 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207K Stal sprężynowa Ø 1,5 x 12,3 x 23 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207K

Formularz zapytania Sprężyna dociskowa D-207K Stal sprężynowa Ø 1,5 x 12,3 x 23 mm

Formularz zapytania Sprężyna dociskowa D-207K

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207K Stal sprężynowa Ø 1,5 x 12,3 x 23 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-207K EN 10270-1 1,5 13,8 23 35,354 14,71 8,29 6,5 4,264 100,0 | 100,0 | 100,0 | 100,0
VD-207K 1.4310 1,5 13,8 23 30,366 14,71 8,29 6,5 3,662 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-063H-11 11,5 22,4 0,087 EN 10270-1 1,425 6,02 16,38 33,6 | 71,4 | 27,3 | 2,0
D-117N 12 23 0,849 EN 10270-1 14,848 5,5 17,5 48,2 | 80,1 | 44,7 | 19,9
D-117H-10 12 22 0,906 EN 10270-1 16,123 4,2 17,8 48,3 | 77,5 | 46,1 | 21,2
D-179J-11 15,9 22 1,315 EN 10270-1 19,088 7,48 14,52 57,2 | 85,3 | 55,5 | 30,8
D-146 13,5 24 1,49 EN 10270-1 25,826 6,67 17,33 60,7 | 86,8 | 60,4 | 34,9
D-150B 12,5 21 1,914 EN 10270-1 27,666 6,54 14,46 65,2 | 82,9 | 67,8 | 44,9
D-179J-01 14 27 1,985 EN 10270-1 39,249 7,23 19,77 66,1 | 85,7 | 66,0 | 46,6
D-180M-21 15 25 2,297 EN 10270-1 39,387 7,85 17,15 70,3 | 88,0 | 69,0 | 53,9
D-185C 15 23,5 2,734 EN 10270-1 42,097 8,1 15,4 74,7 | 91,1 | 68,9 | 64,1
D-179K 12 23 3,291 EN 10270-1 52,645 7 16 74,5 | 86,8 | 59,5 | 77,2
D-186 13,75 27 3,638 EN 10270-1 66,219 8,8 18,2 74,7 | 89,4 | 49,5 | 85,3
D-180N 13 22,8 3,673 EN 10270-1 55,73 7,63 15,17 78,8 | 91,1 | 59,0 | 86,1
D-207K 13,8 23 4,264 EN 10270-1 35,354 14,71 8,29 100,0 | 100,0 | 100,0 | 100,0
D-206E 15 25,8 4,445 EN 10270-1 75,197 8,88 16,92 78,5 | 91,5 | 48,0 | 96,0
D-207 13,4 23 4,53 EN 10270-1 53,126 11,27 11,73 86,5 | 96,8 | 68,6 | 94,2
D-218A 14,1 26 6,215 EN 10270-1 76,536 13,69 12,31 72,9 | 93,4 | 56,8 | 68,6
D-207J-30 14 20,5 7,545 EN 10270-1 84,334 9,32 11,18 70,2 | 95,9 | 58,0 | 56,5
D-218 14,1 24 9,767 EN 10270-1 133,316 10,35 13,65 61,0 | 95,8 | 43,6 | 43,7
D-252A-02 14,8 25 17,272 EN 10270-1 182,17 14,45 10,55 53,5 | 86,7 | 49,0 | 24,7
D-233B 12 24,6 18,323 EN 10270-1 176,507 14,97 9,63 54,8 | 87,9 | 53,1 | 23,3
D-253 14,5 22,5 23,845 EN 10270-1 247,741 12,11 10,39 51,4 | 89,3 | 47,0 | 17,9
D-257B 14 19,6 26,951 EN 10270-1 202,726 12,08 7,52 52,1 | 86,3 | 54,1 | 15,8
D-257E-02 12,3 25 27,121 EN 10270-1 229,512 16,54 8,46 52,6 | 85,4 | 56,7 | 15,7
D-263V-10 15,2 25 29,304 EN 10270-1 149,94 19,88 5,12 46,3 | 81,8 | 42,7 | 14,6
D-263N 15 20,8 32,513 EN 10270-1 245,118 13,26 7,54 49,8 | 83,5 | 52,7 | 13,1
D-263Q-02 12,3 25 38,605 EN 10270-1 218,608 19,34 5,66 45,5 | 83,1 | 42,2 | 11,0
D-263V-02 12,35 25 56,491 EN 10270-1 323,772 19,27 5,73 43,1 | 81,8 | 40,0 | 7,5
D-284 15 22 58,214 EN 10270-1 410,229 14,95 7,05 45,6 | 82,6 | 46,8 | 7,3
Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207K

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207K
