Sprężyna dociskowa D-207J-30 Stal sprężynowa Ø 1,5 x 12,5 x 20,5 mm

Ceny progresywne - Sprężyna dociskowa D-207J-30

Ilość Cena jednostkowa [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Sprężyna dociskowa Kupić

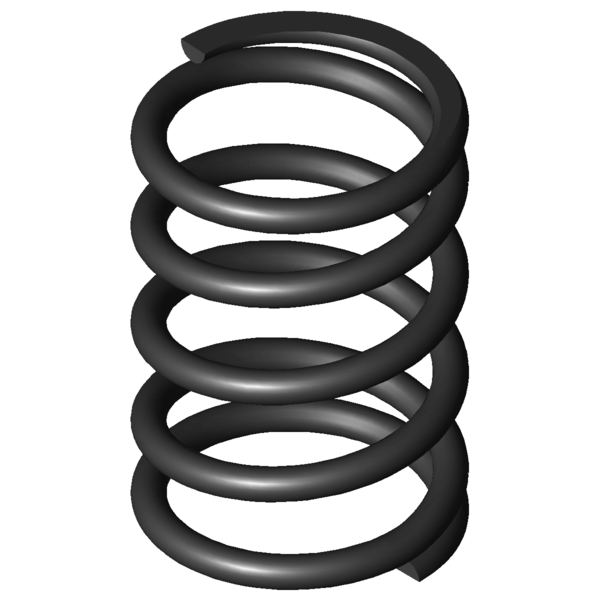

Obraz produktu Sprężyna dociskowa D-207J-30
Obraz produktu Sprężyna dociskowa D-207J-30
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207J-30

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,5 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 12,5 mm Średnia średnica zwoju
De 14 mm Zewnętrzna średnica zwoju
Dd 10,3 mm Maksymalna średnica trzpienia
Dh 14,9 mm Minimalna średnica tulei
L0 20,5 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 84,334 N Maksymalna siła przy obciążeniu statycznym
Ln 9,32 mm Minimalna długość przy obciążeniu statycznym
sn 11,18 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 80,274 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 9,86 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 5,12 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 5,429 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 3,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 7,545 N/mm Sztywnosc sprezyny
Gew 3,017 g Waga artykułu
Fntol 6,04 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 5,98 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,35 mm (+/-) Tolerancja średnicy zwoju
L0tol 0,63 mm (+/-) Tolerancja długości swobodnej sprężyny
PG F - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207J-30 Stal sprężynowa Ø 1,5 x 12,5 x 20,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207J-30 Stal sprężynowa Ø 1,5 x 12,5 x 20,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207J-30 Stal sprężynowa Ø 1,5 x 12,5 x 20,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207J-30 Stal sprężynowa Ø 1,5 x 12,5 x 20,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207J-30

Formularz zapytania Sprężyna dociskowa D-207J-30 Stal sprężynowa Ø 1,5 x 12,5 x 20,5 mm

Formularz zapytania Sprężyna dociskowa D-207J-30

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207J-30 Stal sprężynowa Ø 1,5 x 12,5 x 20,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-207J-30 EN 10270-1 1,5 14 20,5 84,334 9,32 11,18 3,5 7,545 100,0 | 100,0 | 100,0 | 100,0
VD-207J-30 1.4310 1,5 14 20,5 72,434 9,32 11,18 3,5 6,48 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-118 10,8 20 1,192 EN 10270-1 17,483 5,34 14,66 46,8 | 76,0 | 48,5 | 15,8
D-179J-11 15,9 22 1,315 EN 10270-1 19,088 7,48 14,52 50,7 | 84,9 | 49,8 | 17,4
D-146 13,5 24 1,49 EN 10270-1 25,826 6,67 17,33 50,1 | 82,8 | 47,6 | 19,8
D-150B 12,5 21 1,914 EN 10270-1 27,666 6,54 14,46 55,0 | 84,5 | 55,1 | 25,4
D-185C 15 23,5 2,734 EN 10270-1 42,097 8,1 15,4 61,8 | 88,0 | 61,3 | 36,2
D-151A 11 21,4 2,911 EN 10270-1 43,733 6,38 15,03 60,7 | 80,3 | 63,1 | 38,6
D-180M-20 15 17 3,573 EN 10270-1 39,619 5,91 11,09 68,6 | 85,4 | 73,1 | 47,4
D-180N 13 22,8 3,673 EN 10270-1 55,73 7,63 15,17 68,7 | 87,6 | 69,9 | 48,7
D-207K 13,8 23 4,264 EN 10270-1 35,354 14,71 8,29 70,2 | 95,9 | 58,0 | 56,5
D-190B 13 18 4,381 EN 10270-1 44,277 7,89 10,11 72,5 | 88,0 | 71,5 | 58,1
D-207 13,4 23 4,53 EN 10270-1 53,126 11,27 11,73 77,3 | 92,7 | 79,2 | 60,0
D-185K 13,75 16 5,66 EN 10270-1 56,031 6,1 9,9 79,7 | 86,5 | 77,5 | 75,0
D-195A-15 11 20 5,963 EN 10270-1 64,403 9,2 10,8 84,0 | 86,5 | 86,5 | 79,1
D-191 11,25 20 7,106 EN 10270-1 82,788 8,35 11,65 92,8 | 87,1 | 97,1 | 94,2
D-207J-30 14 20,5 7,545 EN 10270-1 84,334 9,32 11,18 100,0 | 100,0 | 100,0 | 100,0
D-218 14,1 24 9,767 EN 10270-1 133,316 10,35 13,65 80,9 | 92,8 | 72,6 | 77,2
D-217G 14,1 17 9,767 EN 10270-1 69,611 9,87 7,13 80,8 | 92,0 | 73,2 | 77,3
D-207KA 12,5 17,8 11,071 EN 10270-1 95,227 9,2 8,6 81,0 | 92,0 | 82,7 | 68,1
D-207K-12 11,5 19,5 11,461 EN 10270-1 98,793 10,88 8,62 79,8 | 92,4 | 81,2 | 65,8
D-233T-14 13 19 16,916 EN 10270-1 101,833 12,98 6,02 67,5 | 89,6 | 68,3 | 44,6
D-253 14,5 22,5 23,845 EN 10270-1 247,741 12,11 10,39 60,9 | 87,6 | 63,5 | 31,6
D-257B 14 19,6 26,951 EN 10270-1 202,726 12,08 7,52 57,5 | 90,2 | 54,4 | 28,0
D-252A-32 15 17 26,979 EN 10270-1 178,061 10,4 6,6 55,0 | 83,8 | 53,2 | 28,0
D-263N 15 20,8 32,513 EN 10270-1 245,118 13,26 7,54 53,6 | 86,7 | 50,9 | 23,2
D-262A-10 11 20 44,719 EN 10270-1 210,011 15,3 4,7 47,2 | 83,7 | 41,1 | 16,9
D-283B 15 19 58,214 EN 10270-1 235,586 14,95 4,05 43,7 | 82,0 | 36,0 | 13,0
D-284 15 22 58,214 EN 10270-1 410,229 14,95 7,05 45,6 | 82,2 | 41,8 | 13,0
D-288B 13 18,8 98,218 EN 10270-1 387,321 14,86 3,94 39,2 | 81,5 | 28,5 | 7,7
D-288U 14 20,5 127,344 EN 10270-1 494,705 16,62 3,88 38,8 | 84,5 | 25,9 | 5,9
Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207J-30

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207J-30
