Sprężyna dociskowa D-207KP Stal sprężynowa Ø 1,5 x 8,5 x 75 mm

Ceny progresywne - Sprężyna dociskowa D-207KP

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

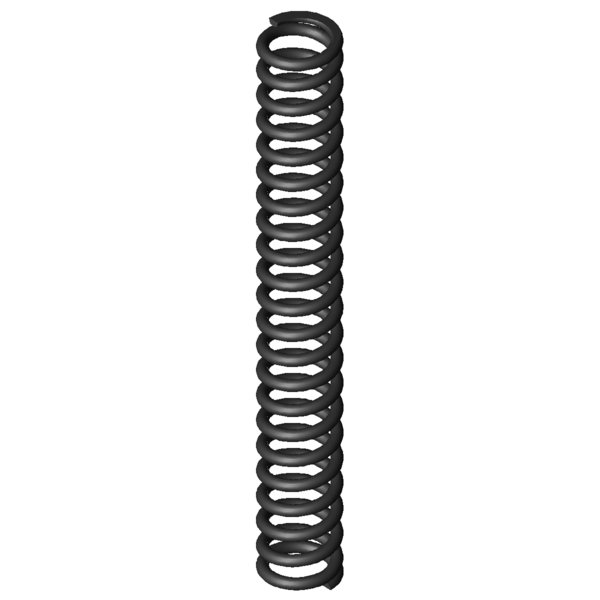

Obraz produktu Sprężyna dociskowa D-207KP

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KP

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	8,5	mm	Średnia średnica zwoju
De	10	mm	Zewnętrzna średnica zwoju
Dd	6,4	mm	Maksymalna średnica trzpienia
Dh	10,7	mm	Minimalna średnica tulei
L0	75	mm	Długość swobodna
Lk	63,28	mm	Długość wyboczenia
Fn	150,32	N	Maksymalna siła przy obciążeniu statycznym
Ln	38,31	mm	Minimalna długość przy obciążeniu statycznym
sn	36,69	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	126,994	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	44	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	11,15	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	3,585	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	20,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	4,097	N/mm	Sztywnosc sprezyny
Gew	8,3927	g	Waga artykułu
Fntol	8,96	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	8,82	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,64	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KP Stal sprężynowa Ø 1,5 x 8,5 x 75 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KP Stal sprężynowa Ø 1,5 x 8,5 x 75 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KP Stal sprężynowa Ø 1,5 x 8,5 x 75 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KP Stal sprężynowa Ø 1,5 x 8,5 x 75 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KP

Formularz zapytania Sprężyna dociskowa D-207KP Stal sprężynowa Ø 1,5 x 8,5 x 75 mm

Formularz zapytania Sprężyna dociskowa D-207KP

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KP Stal sprężynowa Ø 1,5 x 8,5 x 75 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KP	EN 10270-1	1,5	10	75	150,32	38,31	36,69	20,5	4,097	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207KP	1.4310	1,5	10	75	129,109	38,31	36,69	20,5	3,519	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	46,5 \| 83,2 \| 42,9 \| 13,4
D-143D	10	76,3	0,572	EN 10270-1	32,627	19,28	57,02	47,7 \| 86,1 \| 43,0 \| 14,0
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	49,5 \| 82,3 \| 50,2 \| 16,0
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	50,0 \| 80,6 \| 50,6 \| 19,0
D-180-07	8,3	76	1,332	EN 10270-1	47,127	40,62	35,38	60,5 \| 85,0 \| 63,9 \| 32,5
D-180-14	9	74	1,635	EN 10270-1	73,014	29,35	44,65	64,2 \| 87,3 \| 65,4 \| 39,9
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	66,1 \| 89,2 \| 66,9 \| 42,3
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	66,7 \| 87,5 \| 68,8 \| 43,8
D-200A	9,25	69	2,159	EN 10270-1	73,049	35,17	33,83	70,8 \| 89,3 \| 70,4 \| 52,7
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	76,0 \| 92,1 \| 77,4 \| 58,4
D-200	9,25	69	2,626	EN 10270-1	103,064	29,75	39,25	78,1 \| 89,3 \| 81,0 \| 64,1
D-207KF	11	81	2,673	EN 10270-1	103,85	42,16	38,84	80,5 \| 94,5 \| 81,8 \| 65,3
D-227A-08	11,5	76	3,277	EN 10270-1	111,111	42,09	33,91	85,4 \| 93,1 \| 83,2 \| 80,0
D-207D-08	8,6	76	3,745	EN 10270-1	106,819	47,48	28,52	86,2 \| 92,7 \| 74,4 \| 91,4
D-207KP	10	75	4,097	EN 10270-1	150,32	38,31	36,69	100,0 \| 100,0 \| 100,0 \| 100,0
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	86,9 \| 94,0 \| 76,5 \| 90,3
D-232A	9,6	65,5	5,796	EN 10270-1	123,735	44,15	21,35	77,8 \| 92,4 \| 70,3 \| 70,7
D-232A-08	9	76	6,102	EN 10270-1	145,806	52,11	23,89	80,8 \| 94,1 \| 81,1 \| 67,1
D-234BE	11	67	7,043	EN 10270-1	164,91	43,59	23,41	74,5 \| 87,9 \| 77,5 \| 58,2
D-232	9,6	65,5	7,049	EN 10270-1	201,803	36,87	28,63	75,6 \| 92,4 \| 76,3 \| 58,1
D-234B-08	9,2	76	10,557	EN 10270-1	229,702	54,24	21,76	64,2 \| 91,3 \| 62,4 \| 38,8

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KP

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KP
