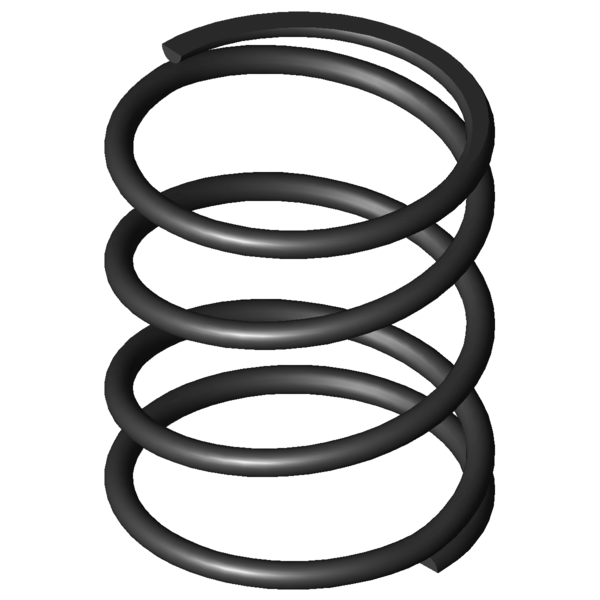

| Materialu |
EN 10270-1 |
- |
Rodzaj materialu |
| Stan końców sprężyny |
Przyłożone i zeszlifowane |
- |
Stan końców sprężyny |
| F1 |
|
N |
Siła sprężyny z napięciem wstępnym |
| L1 |
|
mm |
Długość sprężyny z napięciem wstępnym |
| s1 |
|
mm |
Ugięcie sprężyny z napięciem wstępnym |
| F2 |
|
N |
Siła sprężyny obciążonej siłą |
| L2 |
|
mm |
Długość sprężyny obciążonej siłą |
| s2 |
|
mm |
Ugięcie sprężyny przy obciążeniu siłą |
| d |
1,6 |
mm |
Srednica drutu |
| Di |
|
mm |
Wewnętrzna średnica zwoju |
| D |
20 |
mm |
Średnia średnica zwoju |
| De |
21,6 |
mm |
Zewnętrzna średnica zwoju |
| Dd |
17,7 |
mm |
Maksymalna średnica trzpienia |
| Dh |
23 |
mm |
Minimalna średnica tulei |
| L0 |
25 |
mm |
Długość swobodna |
| Lk |
|
mm |
Długość wyboczenia |
| Fn |
54,947 |
N |
Maksymalna siła przy obciążeniu statycznym |
| Ln |
8,54 |
mm |
Minimalna długość przy obciążeniu statycznym |
| sn |
16,46 |
mm |
Maksymalne ugięcie sprężyny przy obciążeniu statycznym |
| Fndyn |
52,41 |
N |
Maksymalna siła przy obciążeniu dynamicznym |
| Lndyn |
9,3 |
mm |
Minimalna długość przy obciążeniu dynamicznym |
| shdyn |
10,4 |
mm |
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym |
| S |
9,36 |
mm |
Skok zwoju sprężyny (od środka zwoju do środka zwoju) |
| n |
2,5 |
szt. |
Ilość zwojów sprężynujących |
| nt |
|
szt. |
Całkowita ilość zwojów |
| R |
3,338 |
N/mm |
Sztywnosc sprezyny |
| Gew |
4,4937 |
g |
Waga artykułu |
| Fntol |
5,25 |
N |
(+/-) Tolerancja statycznej siły maksymalnej |
| Fndtol |
5,2 |
N |
(+/-) Tolerancja maksymalnej siły dynamicznej |
| Detol |
0,45 |
mm |
(+/-) Tolerancja średnicy zwoju |
| L0tol |
1,3 |
mm |
(+/-) Tolerancja długości swobodnej sprężyny |
| PG |
F |
- |
Grupa cenowa tego artykulu |
| F1tol |
|
N |
(+/-) Tolerancja siły sprężyny z napęciem wstępnym |
| F2tol |
|
N |
(+/-) Tolerancja siły sprężyny obciążonej siłą |
