Sprężyna dociskowa D-212E Stal sprężynowa Ø 1,6 x 18,2 x 104 mm

Ceny progresywne - Sprężyna dociskowa D-212E

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

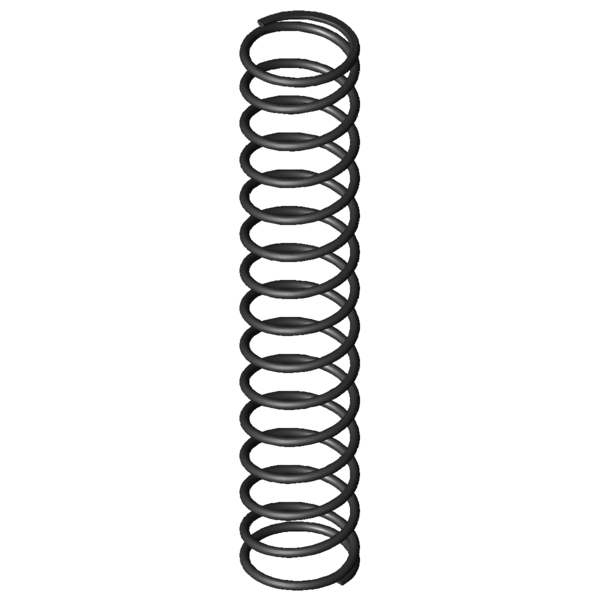

Obraz produktu Sprężyna dociskowa D-212E

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-212E

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	18,2	mm	Średnia średnica zwoju
De	19,8	mm	Zewnętrzna średnica zwoju
Dd	15,9	mm	Maksymalna średnica trzpienia
Dh	20,8	mm	Minimalna średnica tulei
L0	104	mm	Długość swobodna
Lk	54,88	mm	Długość wyboczenia
Fn	59,761	N	Maksymalna siła przy obciążeniu statycznym
Ln	31,15	mm	Minimalna długość przy obciążeniu statycznym
sn	72,85	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	57,154	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	34,33	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	46,65	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	7,585	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	13,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,82	N/mm	Sztywnosc sprezyny
Gew	14,0852	g	Waga artykułu
Fntol	3,93	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,89	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	3,7	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-212E Stal sprężynowa Ø 1,6 x 18,2 x 104 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-212E Stal sprężynowa Ø 1,6 x 18,2 x 104 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-212E Stal sprężynowa Ø 1,6 x 18,2 x 104 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-212E Stal sprężynowa Ø 1,6 x 18,2 x 104 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-212E

Formularz zapytania Sprężyna dociskowa D-212E Stal sprężynowa Ø 1,6 x 18,2 x 104 mm

Formularz zapytania Sprężyna dociskowa D-212E

Podobne sprężyny naciskowe do Sprężyna dociskowa D-212E Stal sprężynowa Ø 1,6 x 18,2 x 104 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-212E	EN 10270-1	1,6	19,8	104	59,761	31,15	72,85	13,5	0,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-212E	1.4310	1,6	19,8	104	51,328	31,15	72,85	13,5	0,705	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	49,0 \| 85,3 \| 53,2 \| 8,4
D-145D-03	18,5	100	0,224	EN 10270-1	18,952	15,25	84,75	56,7 \| 84,0 \| 58,8 \| 27,3
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	64,5 \| 87,9 \| 65,3 \| 40,2
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	70,7 \| 86,3 \| 73,6 \| 52,2
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	91,6 \| 95,2 \| 85,1 \| 94,6
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	100,0 \| 100,0 \| 100,0 \| 100,0
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	94,7 \| 94,5 \| 96,5 \| 93,1
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	85,9 \| 95,4 \| 78,7 \| 83,6
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	86,7 \| 95,7 \| 82,2 \| 82,1
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	77,9 \| 92,0 \| 74,5 \| 67,1
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	77,2 \| 94,5 \| 74,3 \| 62,9
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	76,7 \| 94,7 \| 77,7 \| 57,8
D-247	21	115	1,76	EN 10270-1	136,68	37,36	77,64	67,9 \| 88,2 \| 68,8 \| 46,6
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	69,2 \| 89,4 \| 71,9 \| 46,3
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	66,7 \| 90,0 \| 67,3 \| 43,0
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	62,9 \| 88,4 \| 62,1 \| 38,1
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	57,6 \| 88,9 \| 56,9 \| 26,9
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	57,2 \| 88,4 \| 57,4 \| 25,8
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	54,3 \| 86,7 \| 52,5 \| 23,6
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	53,2 \| 83,7 \| 53,6 \| 22,3
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	50,9 \| 84,3 \| 48,4 \| 19,9

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-212E

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-212E
