Sprężyna dociskowa D-216A Stal sprężynowa Ø 1,6 x 16 x 110 mm

Ceny progresywne - Sprężyna dociskowa D-216A

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

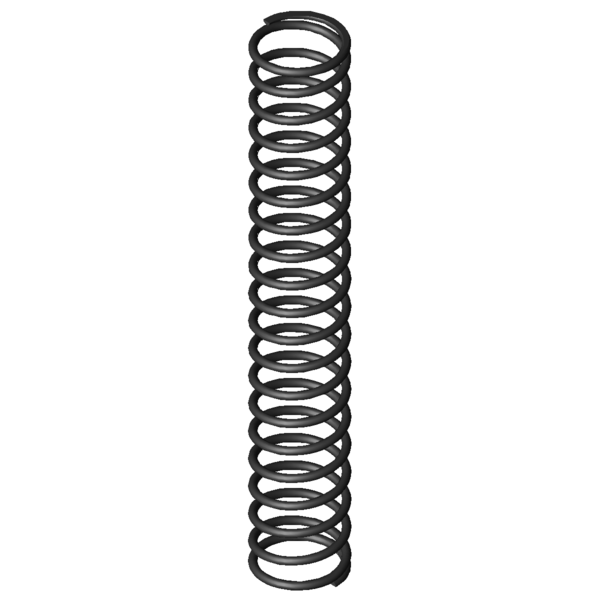

Obraz produktu Sprężyna dociskowa D-216A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-216A

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	16	mm	Średnia średnica zwoju
De	17,6	mm	Zewnętrzna średnica zwoju
Dd	13,8	mm	Maksymalna średnica trzpienia
Dh	18,6	mm	Minimalna średnica tulei
L0	110	mm	Długość swobodna
Lk	79,11	mm	Długość wyboczenia
Fn	61,499	N	Maksymalna siła przy obciążeniu statycznym
Ln	40,2	mm	Minimalna długość przy obciążeniu statycznym
sn	69,8	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	58,239	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	43,9	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	51,28	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	5,859	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,881	N/mm	Sztywnosc sprezyny
Gew	16,377	g	Waga artykułu
Fntol	4,1	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,05	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	3,6	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-216A Stal sprężynowa Ø 1,6 x 16 x 110 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-216A Stal sprężynowa Ø 1,6 x 16 x 110 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-216A Stal sprężynowa Ø 1,6 x 16 x 110 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-216A Stal sprężynowa Ø 1,6 x 16 x 110 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-216A

Formularz zapytania Sprężyna dociskowa D-216A Stal sprężynowa Ø 1,6 x 16 x 110 mm

Formularz zapytania Sprężyna dociskowa D-216A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-216A Stal sprężynowa Ø 1,6 x 16 x 110 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-216A	EN 10270-1	1,6	17,6	110	61,499	40,2	69,8	18,5	0,881	100,0 \| 100,0 \| 100,0 \| 100,0
VD-216A	1.4310	1,6	17,6	110	52,822	40,2	69,8	18,5	0,757	92,9 \| 100,0 \| 92,9 \| 85,9
VD-216	1.4310	1,6	17,6	110	88,872	30,65	79,35	12,5	1,12	85,7 \| 100,0 \| 78,6 \| 78,7

Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145D-03	18,5	100	0,224	EN 10270-1	18,952	15,25	84,75	54,9 \| 82,8 \| 56,6 \| 25,4
D-145G	17	115	0,262	EN 10270-1	25,893	16,1	98,9	57,0 \| 84,9 \| 56,3 \| 29,7
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	62,9 \| 88,5 \| 62,9 \| 37,4
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	69,6 \| 89,3 \| 70,9 \| 48,6
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	74,4 \| 87,2 \| 77,3 \| 58,7
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	73,6 \| 85,3 \| 76,7 \| 58,9
D-183	17,25	94	0,714	EN 10270-1	51,9	21,35	72,65	86,2 \| 87,2 \| 90,2 \| 81,1
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	86,4 \| 92,2 \| 80,4 \| 86,8
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	88,7 \| 93,3 \| 84,6 \| 88,0
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	94,7 \| 94,5 \| 96,5 \| 93,1
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	95,5 \| 95,8 \| 96,8 \| 93,8
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	88,0 \| 94,5 \| 81,4 \| 88,1
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	88,1 \| 89,4 \| 87,1 \| 87,8
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	82,0 \| 97,1 \| 74,3 \| 74,7
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	78,5 \| 90,0 \| 73,5 \| 72,0
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	80,3 \| 100,0 \| 73,2 \| 67,6
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	64,8 \| 89,0 \| 64,4 \| 41,0
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	58,4 \| 87,2 \| 59,1 \| 28,9
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	58,8 \| 89,0 \| 59,7 \| 27,7
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	48,5 \| 84,9 \| 47,5 \| 13,1
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	44,8 \| 81,5 \| 41,9 \| 11,1
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	44,3 \| 80,5 \| 43,7 \| 8,7
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	42,5 \| 79,5 \| 40,1 \| 8,0
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	38,8 \| 77,8 \| 31,1 \| 7,6
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	40,6 \| 77,8 \| 37,9 \| 6,2
D-288Z-64	17	101	16,255	EN 10270-1	522,399	68,86	32,14	38,3 \| 80,6 \| 28,9 \| 5,4

Liczba podobnych metalowych sprężyn: 26

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-216A

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-216A
