Sprężyna dociskowa D-217E Stal sprężynowa Ø 1,6 x 15,4 x 116 mm

Ceny progresywne - Sprężyna dociskowa D-217E

Ilość Cena jednostkowa [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Sprężyna dociskowa Kupić

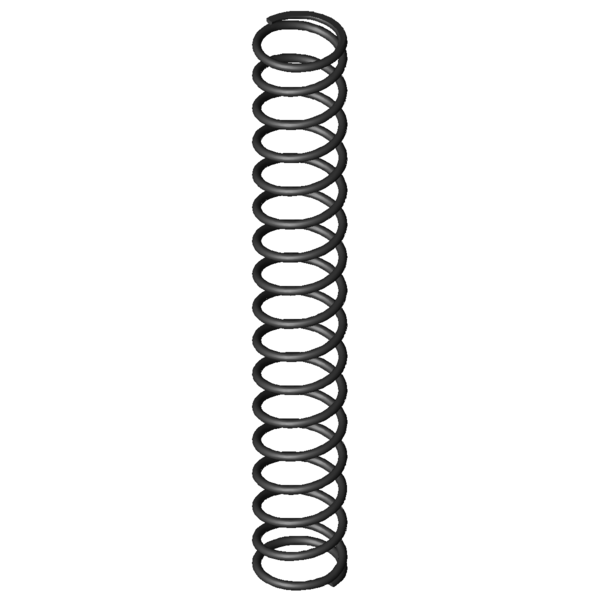

Obraz produktu Sprężyna dociskowa D-217E
Obraz produktu Sprężyna dociskowa D-217E
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-217E

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,6 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 15,4 mm Średnia średnica zwoju
De 17 mm Zewnętrzna średnica zwoju
Dd 13,2 mm Maksymalna średnica trzpienia
Dh 17,9 mm Minimalna średnica tulei
L0 116 mm Długość swobodna
Lk 89,93 mm Długość wyboczenia
Fn 96,796 N Maksymalna siła przy obciążeniu statycznym
Ln 33,93 mm Minimalna długość przy obciążeniu statycznym
sn 82,07 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 93,289 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 36,9 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 28,28 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 7,381 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 15,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 1,179 N/mm Sztywnosc sprezyny
Gew 13,4561 g Waga artykułu
Fntol 4,79 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 4,74 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,35 mm (+/-) Tolerancja średnicy zwoju
L0tol 2,83 mm (+/-) Tolerancja długości swobodnej sprężyny
PG H - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-217E Stal sprężynowa Ø 1,6 x 15,4 x 116 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-217E Stal sprężynowa Ø 1,6 x 15,4 x 116 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-217E Stal sprężynowa Ø 1,6 x 15,4 x 116 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-217E Stal sprężynowa Ø 1,6 x 15,4 x 116 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-217E

Formularz zapytania Sprężyna dociskowa D-217E Stal sprężynowa Ø 1,6 x 15,4 x 116 mm

Formularz zapytania Sprężyna dociskowa D-217E

Podobne sprężyny naciskowe do Sprężyna dociskowa D-217E Stal sprężynowa Ø 1,6 x 15,4 x 116 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-217E EN 10270-1 1,6 17 116 96,796 33,93 82,07 15,5 1,179 100,0 | 100,0 | 100,0 | 100,0
VD-217E 1.4310 1,6 17 116 83,138 33,93 82,07 15,5 1,013 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-180Y-04 19 116 0,329 EN 10270-1 29,595 26,17 89,83 59,4 | 89,2 | 61,0 | 27,9
D-179J-14 15,9 125 0,368 EN 10270-1 38,258 21,06 103,94 58,5 | 85,0 | 59,2 | 31,2
D-180M-14 17 106 0,428 EN 10270-1 35,648 22,8 83,2 64,3 | 88,8 | 67,7 | 36,3
D-185J 15 125 0,467 EN 10270-1 41,817 35,4 89,6 64,5 | 86,4 | 67,4 | 39,6
D-185H 15 112 0,517 EN 10270-1 41,27 32,2 79,8 67,1 | 87,6 | 69,9 | 43,8
D-180M-25 15 115 0,519 EN 10270-1 45,869 26,55 88,45 67,2 | 87,5 | 70,1 | 44,0
D-207JZ 18,5 129 0,567 EN 10270-1 51,142 38,87 90,13 70,6 | 91,9 | 71,9 | 48,1
D-183 17,25 94 0,714 EN 10270-1 51,9 21,35 72,65 72,5 | 85,9 | 71,1 | 60,6
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 79,7 | 93,4 | 80,8 | 64,8
D-207J-73 20 112 0,776 EN 10270-1 68,329 23,92 88,08 79,8 | 91,8 | 81,9 | 65,8
D-207J-06 16,5 110 0,826 EN 10270-1 59,731 37,69 72,31 80,1 | 95,2 | 74,9 | 70,0
D-216A 17,6 110 0,881 EN 10270-1 61,499 40,2 69,8 82,0 | 97,1 | 74,3 | 74,7
D-207J-90 18,5 104 1 EN 10270-1 80,621 23,36 80,64 89,1 | 91,8 | 90,8 | 84,8
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 86,2 | 88,8 | 84,9 | 85,1
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 100,0 | 100,0 | 100,0 | 100,0
D-232M-02 20 118 1,223 EN 10270-1 99,938 36,31 81,69 95,1 | 90,7 | 98,2 | 96,4
D-216 17,6 110 1,304 EN 10270-1 104,19 30,1 79,9 94,2 | 97,1 | 95,1 | 90,4
D-222A 14,1 115 1,519 EN 10270-1 104,684 46,1 68,9 86,6 | 94,0 | 88,2 | 77,6
D-222 14,1 115 1,848 EN 10270-1 133,408 42,8 72,2 79,4 | 94,0 | 80,3 | 63,8
D-263M-05 19 106 3,05 EN 10270-1 178,428 47,51 58,49 62,0 | 84,5 | 62,8 | 38,7
D-252AF 15 120 3,297 EN 10270-1 209,875 56,35 63,65 62,0 | 88,3 | 61,8 | 35,8
D-283A 18,5 130 4,318 EN 10270-1 257,652 70,33 59,67 54,7 | 81,7 | 55,1 | 27,3
D-283 18,5 130 5,252 EN 10270-1 366,04 60,3 69,7 53,3 | 81,7 | 55,7 | 22,5
D-282B 18,5 105 6,7 EN 10270-1 366,176 50,35 54,65 48,8 | 82,1 | 46,5 | 17,6
D-288X-11 19,4 115 10,184 EN 10270-1 540,781 61,9 53,1 44,5 | 80,6 | 41,3 | 11,6
D-313A 19,2 120 11,591 EN 10270-1 367,438 88,3 31,7 40,4 | 78,4 | 32,5 | 10,2
D-313 19,2 120 14,097 EN 10270-1 652,141 73,74 46,26 40,8 | 78,4 | 35,6 | 8,4
D-288Z-64 17 101 16,255 EN 10270-1 522,399 68,86 32,14 38,7 | 80,1 | 28,8 | 7,3
D-313A-11 19,5 115 16,716 EN 10270-1 746,566 70,34 44,66 39,7 | 78,3 | 33,7 | 7,1
D-288Z-10 15,5 102 25,305 EN 10270-1 704,864 74,15 27,85 35,1 | 76,9 | 23,8 | 4,7
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-217E

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-217E
