Sprężyna dociskowa D-212G Stal sprężynowa Ø 1,6 x 16 x 15,5 mm

Ceny progresywne - Sprężyna dociskowa D-212G

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

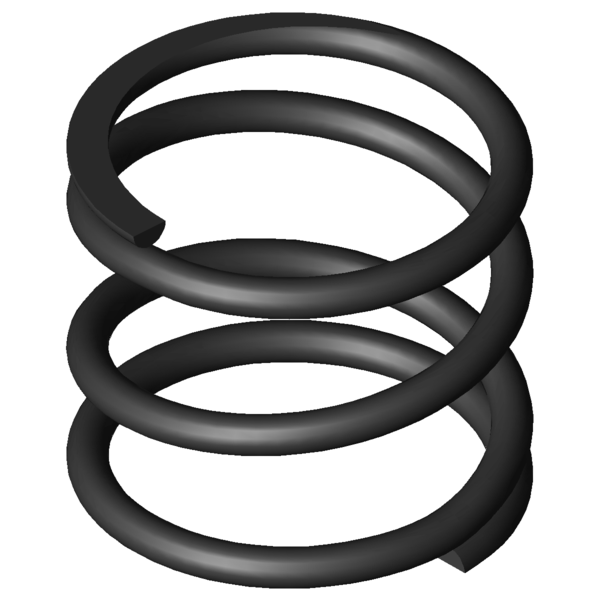

Obraz produktu Sprężyna dociskowa D-212G

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-212G

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1	-	N	Siła sprężyny z napięciem wstępnym
L1	-	mm	Długość sprężyny z napięciem wstępnym
s1	-	mm	Ugięcie sprężyny z napięciem wstępnym
F2	-	N	Siła sprężyny obciążonej siłą
L2	-	mm	Długość sprężyny obciążonej siłą
s2	-	mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di	-	mm	Wewnętrzna średnica zwoju
D	16	mm	Średnia średnica zwoju
De	17,6	mm	Zewnętrzna średnica zwoju
Dd	13,8	mm	Maksymalna średnica trzpienia
Dh	18,6	mm	Minimalna średnica tulei
L0	15,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	81,966	N	Maksymalna siła przy obciążeniu statycznym
Ln	6,7	mm	Minimalna długość przy obciążeniu statycznym
sn	8,8	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	78,24	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	7,1	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	3,9	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	7,943	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	1,75	szt.	Ilość zwojów sprężynujących
nt	-	szt.	Całkowita ilość zwojów
R	9,314	N/mm	Sztywnosc sprezyny
Gew	2,9958	g	Waga artykułu
Fntol	6,98	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	6,9	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,6	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol	-	N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol	-	N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-212G Stal sprężynowa Ø 1,6 x 16 x 15,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-212G Stal sprężynowa Ø 1,6 x 16 x 15,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-212G Stal sprężynowa Ø 1,6 x 16 x 15,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-212G Stal sprężynowa Ø 1,6 x 16 x 15,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-212G

Formularz zapytania Sprężyna dociskowa D-212G Stal sprężynowa Ø 1,6 x 16 x 15,5 mm

Formularz zapytania Sprężyna dociskowa D-212G

Podobne sprężyny naciskowe do Sprężyna dociskowa D-212G Stal sprężynowa Ø 1,6 x 16 x 15,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-212G	EN 10270-1	1,6	17,6	15,5	81,966	6,7	8,8	1,75	9,314	100,0 \| 100,0 \| 100,0 \| 100,0
VD-212G	1.4310	1,6	17,6	15,5	70,4	6,7	8,8	1,75	8	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-063H-10	11,5	14,5	0,137	EN 10270-1	1,408	4,2	10,3	36,1 \| 63,4 \| 43,6 \| 1,5
D-090W-06	11,6	15	0,54	EN 10270-1	6,235	3,46	11,54	38,4 \| 67,4 \| 41,9 \| 5,8
D-090W-10	10,5	15	0,742	EN 10270-1	8,65	3,34	11,66	38,7 \| 65,3 \| 43,0 \| 8,0
D-117M-06	12	16	1,08	EN 10270-1	12,237	4,67	11,33	43,2 \| 71,7 \| 46,3 \| 11,6
D-117S	10,8	16,5	1,517	EN 10270-1	18,148	4,54	11,96	44,2 \| 68,4 \| 47,9 \| 16,3
D-179J-10	15,9	15	1,84	EN 10270-1	16,619	5,97	9,03	54,6 \| 85,3 \| 58,9 \| 19,8
D-180Y-08	19	20	1,977	EN 10270-1	26,803	6,44	13,56	59,6 \| 86,5 \| 61,8 \| 30,3
D-180M-20	15	17	3,573	EN 10270-1	39,619	5,91	11,09	62,0 \| 83,8 \| 63,8 \| 38,4
D-185B	15	16	4,252	EN 10270-1	42,097	6,1	9,9	67,5 \| 86,7 \| 70,1 \| 45,7
D-190B	13	18	4,381	EN 10270-1	44,277	7,89	10,11	65,6 \| 79,4 \| 70,5 \| 47,0
D-207U	21,6	17,5	4,769	EN 10270-1	50,36	6,94	10,56	71,2 \| 90,0 \| 72,4 \| 51,2
D-185K	13,75	16	5,66	EN 10270-1	56,031	6,1	9,9	74,6 \| 84,4 \| 78,6 \| 60,8
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	96,8 \| 98,1 \| 94,3 \| 98,1
D-212G	17,6	15,5	9,314	EN 10270-1	81,966	6,7	8,8	100,0 \| 100,0 \| 100,0 \| 100,0
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	89,6 \| 90,4 \| 83,0 \| 95,4
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	78,9 \| 90,4 \| 81,4 \| 64,8
D-217A-10	17	14,5	10,446	EN 10270-1	81,792	6,67	7,83	93,4 \| 96,7 \| 94,4 \| 89,2
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	86,7 \| 84,0 \| 91,9 \| 84,1
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	78,8 \| 87,8 \| 81,7 \| 66,8
D-217F-10	14,1	12,5	15,193	EN 10270-1	76,115	7,49	5,01	74,4 \| 86,9 \| 74,9 \| 61,3
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	65,9 \| 91,1 \| 65,7 \| 41,0
D-227C	11	15,7	22,967	EN 10270-1	138,949	9,65	6,05	63,8 \| 87,1 \| 63,9 \| 40,6
D-222H	11,6	14	26,706	EN 10270-1	164,776	7,83	6,17	60,1 \| 85,4 \| 59,9 \| 34,9
D-252A-32	15	17	26,979	EN 10270-1	178,061	10,4	6,6	60,2 \| 85,5 \| 60,5 \| 34,5
D-233A	12	16,9	28,793	EN 10270-1	174,675	10,83	6,07	57,7 \| 82,9 \| 58,0 \| 32,4
D-278E	18,5	16,5	43,18	EN 10270-1	213,742	11,55	4,9	50,9 \| 84,4 \| 47,0 \| 21,4
D-288O-10	20	18,5	54,693	EN 10270-1	306,828	12,89	5,61	46,2 \| 76,3 \| 45,2 \| 17,0
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	44,5 \| 76,9 \| 40,4 \| 16,0
D-283A-12	15,5	17	72,453	EN 10270-1	352,847	12,13	4,87	44,4 \| 81,1 \| 39,3 \| 12,9

Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-212G

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-212G
