Sprężyna dociskowa D-212H Stal sprężynowa Ø 1,6 x 16 x 22,5 mm

Ceny progresywne - Sprężyna dociskowa D-212H

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

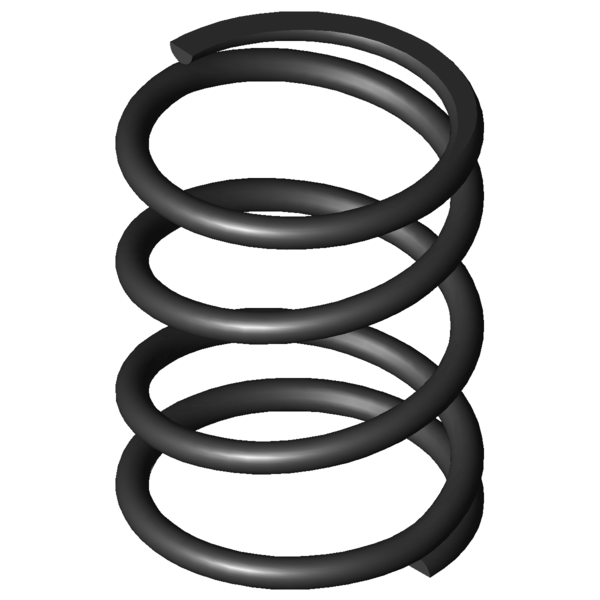

Obraz produktu Sprężyna dociskowa D-212H

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-212H

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	16	mm	Średnia średnica zwoju
De	17,6	mm	Zewnętrzna średnica zwoju
Dd	13,8	mm	Maksymalna średnica trzpienia
Dh	18,6	mm	Minimalna średnica tulei
L0	22,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	93,236	N	Maksymalna siła przy obciążeniu statycznym
Ln	8,2	mm	Minimalna długość przy obciążeniu statycznym
sn	14,3	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	89,324	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	8,8	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	5	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	8,36	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	2,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	6,52	N/mm	Sztywnosc sprezyny
Gew	3,5949	g	Waga artykułu
Fntol	6,37	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,1	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,7	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-212H Stal sprężynowa Ø 1,6 x 16 x 22,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-212H Stal sprężynowa Ø 1,6 x 16 x 22,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-212H Stal sprężynowa Ø 1,6 x 16 x 22,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-212H Stal sprężynowa Ø 1,6 x 16 x 22,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-212H

Formularz zapytania Sprężyna dociskowa D-212H Stal sprężynowa Ø 1,6 x 16 x 22,5 mm

Formularz zapytania Sprężyna dociskowa D-212H

Podobne sprężyny naciskowe do Sprężyna dociskowa D-212H Stal sprężynowa Ø 1,6 x 16 x 22,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-212H	EN 10270-1	1,6	17,6	22,5	93,236	8,2	14,3	2,5	6,52	100,0 \| 100,0 \| 100,0 \| 100,0
VD-212H	1.4310	1,6	17,6	22,5	80,08	8,2	14,3	2,5	5,6	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-179J-11	15,9	22	1,315	EN 10270-1	19,088	7,48	14,52	55,1 \| 85,6 \| 59,5 \| 20,2
D-180Y-08	19	20	1,977	EN 10270-1	26,803	6,44	13,56	59,6 \| 86,5 \| 61,8 \| 30,3
D-180M-21	15	25	2,297	EN 10270-1	39,387	7,85	17,15	60,5 \| 83,4 \| 62,8 \| 35,2
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	63,9 \| 87,9 \| 64,8 \| 38,9
D-185C	15	23,5	2,734	EN 10270-1	42,097	8,1	15,4	65,8 \| 86,4 \| 69,0 \| 41,9
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	69,6 \| 92,3 \| 70,7 \| 46,0
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	72,0 \| 82,5 \| 77,0 \| 56,3
D-207K	13,8	23	4,264	EN 10270-1	35,354	14,71	8,29	67,8 \| 90,0 \| 47,9 \| 65,4
D-207J-01	16,5	23,3	4,366	EN 10270-1	59,979	9,56	13,74	80,6 \| 94,7 \| 80,2 \| 67,0
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	75,4 \| 87,2 \| 69,5 \| 69,5
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	96,8 \| 98,1 \| 94,3 \| 98,1
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	91,2 \| 89,0 \| 87,3 \| 97,2
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	92,2 \| 91,6 \| 93,2 \| 91,9
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	81,2 \| 86,7 \| 85,0 \| 72,0
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	80,2 \| 91,3 \| 82,7 \| 66,8
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	78,9 \| 90,4 \| 81,4 \| 64,8
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	65,9 \| 91,1 \| 65,7 \| 41,0
D-252A-02	14,8	25	17,272	EN 10270-1	182,17	14,45	10,55	61,6 \| 84,7 \| 62,5 \| 37,8
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	56,7 \| 87,5 \| 55,1 \| 27,3
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	53,5 \| 80,3 \| 56,8 \| 23,5
D-263V-10	15,2	25	29,304	EN 10270-1	149,94	19,88	5,12	50,8 \| 81,0 \| 49,0 \| 22,3
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	49,6 \| 83,5 \| 45,4 \| 20,1
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	43,2 \| 82,3 \| 36,0 \| 11,2
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	43,6 \| 78,6 \| 41,0 \| 11,2
D-288T-02	15	25	76,632	EN 10270-1	397,043	19,82	5,18	38,6 \| 77,5 \| 29,9 \| 8,5

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-212H

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-212H
