Sprężyna dociskowa D-234BA-10 Stal sprężynowa Ø 1,8 x 9,2 x 12,5 mm

Ceny progresywne - Sprężyna dociskowa D-234BA-10

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

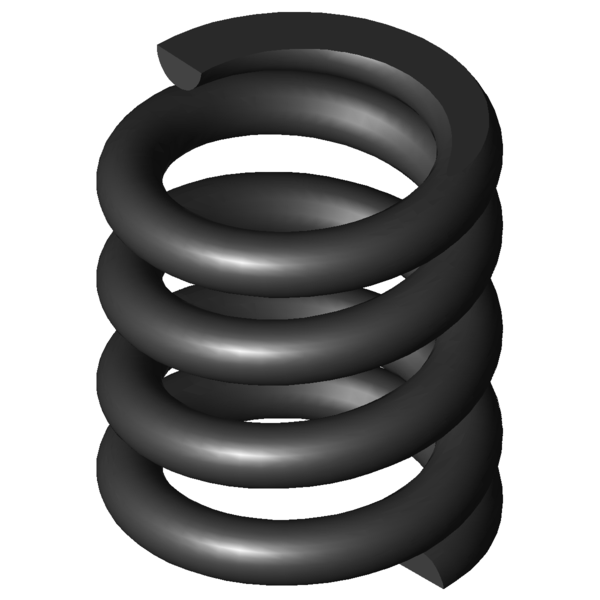

Obraz produktu Sprężyna dociskowa D-234BA-10

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-234BA-10

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,8	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	9,2	mm	Średnia średnica zwoju
De	11	mm	Zewnętrzna średnica zwoju
Dd	6,9	mm	Maksymalna średnica trzpienia
Dh	11,5	mm	Minimalna średnica tulei
L0	12,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	207,107	N	Maksymalna siła przy obciążeniu statycznym
Ln	8,73	mm	Minimalna długość przy obciążeniu statycznym
sn	3,77	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	190,077	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	9,04	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	1,3	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	4,28	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	2,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	54,936	N/mm	Sztywnosc sprezyny
Gew	2,6162	g	Waga artykułu
Fntol	21	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	20,8	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,3	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-234BA-10 Stal sprężynowa Ø 1,8 x 9,2 x 12,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-234BA-10 Stal sprężynowa Ø 1,8 x 9,2 x 12,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-234BA-10 Stal sprężynowa Ø 1,8 x 9,2 x 12,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-234BA-10 Stal sprężynowa Ø 1,8 x 9,2 x 12,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-234BA-10

Formularz zapytania Sprężyna dociskowa D-234BA-10 Stal sprężynowa Ø 1,8 x 9,2 x 12,5 mm

Formularz zapytania Sprężyna dociskowa D-234BA-10

Podobne sprężyny naciskowe do Sprężyna dociskowa D-234BA-10 Stal sprężynowa Ø 1,8 x 9,2 x 12,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-234BA-10	EN 10270-1	1,8	11	12,5	207,107	8,73	3,77	2,5	54,936	100,0 \| 100,0 \| 100,0 \| 100,0
VD-234BA-10	1.4310	1,8	11	12,5	176,94	8,75	3,75	2,5	47,184	92,8 \| 100,0 \| 92,5 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-195B	9,25	12	13,879	EN 10270-1	61,329	7,58	4,42	55,3 \| 83,2 \| 57,5 \| 25,3
D-217F-10	14,1	12,5	15,193	EN 10270-1	76,115	7,49	5,01	57,5 \| 89,0 \| 56,0 \| 27,7
D-180R	8,5	12,4	15,515	EN 10270-1	79,854	7,25	5,15	55,1 \| 81,0 \| 55,9 \| 28,2
D-207A	10	14,4	17,58	EN 10270-1	104,295	8,47	5,93	58,0 \| 85,2 \| 57,0 \| 32,0
D-207K-10	11,5	12,75	20,63	EN 10270-1	110,781	7,38	5,37	63,9 \| 92,3 \| 61,8 \| 37,6
D-222A-10	12,7	12,5	21,697	EN 10270-1	110,22	7,42	5,08	65,0 \| 91,8 \| 63,7 \| 39,5
D-227C	11	15,7	22,967	EN 10270-1	138,949	9,65	6,05	65,3 \| 89,5 \| 64,7 \| 41,8
D-207KG	10	14	23,994	EN 10270-1	119,303	9,03	4,97	66,1 \| 87,8 \| 66,7 \| 43,7
D-222H	11,6	14	26,706	EN 10270-1	164,776	7,83	6,17	70,0 \| 91,0 \| 70,3 \| 48,6
D-233T-12	13	12	30,448	EN 10270-1	97,13	8,81	3,19	71,6 \| 93,5 \| 65,8 \| 55,4
D-227G	9,6	12	37,257	EN 10270-1	90,535	9,57	2,43	70,9 \| 90,7 \| 54,1 \| 67,8
D-222G	11,6	11,5	38,151	EN 10270-1	157,565	7,37	4,13	81,7 \| 91,9 \| 83,7 \| 69,4
D-207KR	8,5	12,3	42,961	EN 10270-1	144,068	8,95	3,35	81,3 \| 86,3 \| 79,2 \| 78,3
D-233A-05	12	12	44,789	EN 10270-1	167,96	8,25	3,75	89,2 \| 95,9 \| 90,3 \| 81,5
D-234BA-10	11	12,5	54,936	EN 10270-1	207,107	8,73	3,77	100,0 \| 100,0 \| 100,0 \| 100,0
D-262B	10,7	14	70,723	EN 10270-1	148,612	11,9	2,1	77,8 \| 92,2 \| 63,7 \| 77,6
D-234C	9	13,4	81,864	EN 10270-1	222,571	10,68	2,72	80,5 \| 91,7 \| 82,6 \| 67,1
D-263A	10	14,8	90,96	EN 10270-1	266,694	11,87	2,93	75,5 \| 88,5 \| 77,7 \| 60,4

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-234BA-10

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-234BA-10
